150KVA suchý izolační transformátor

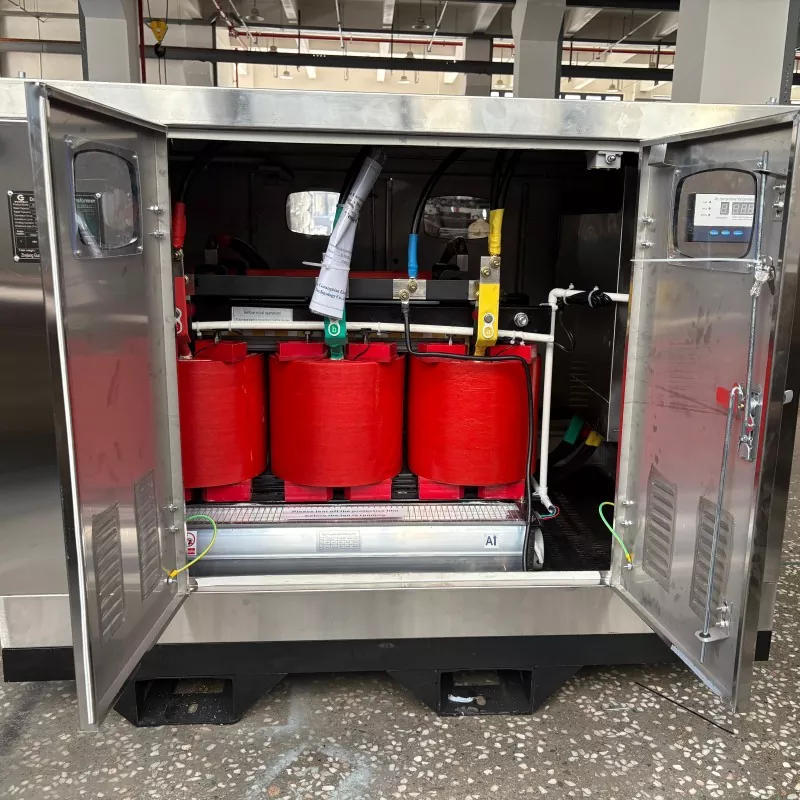

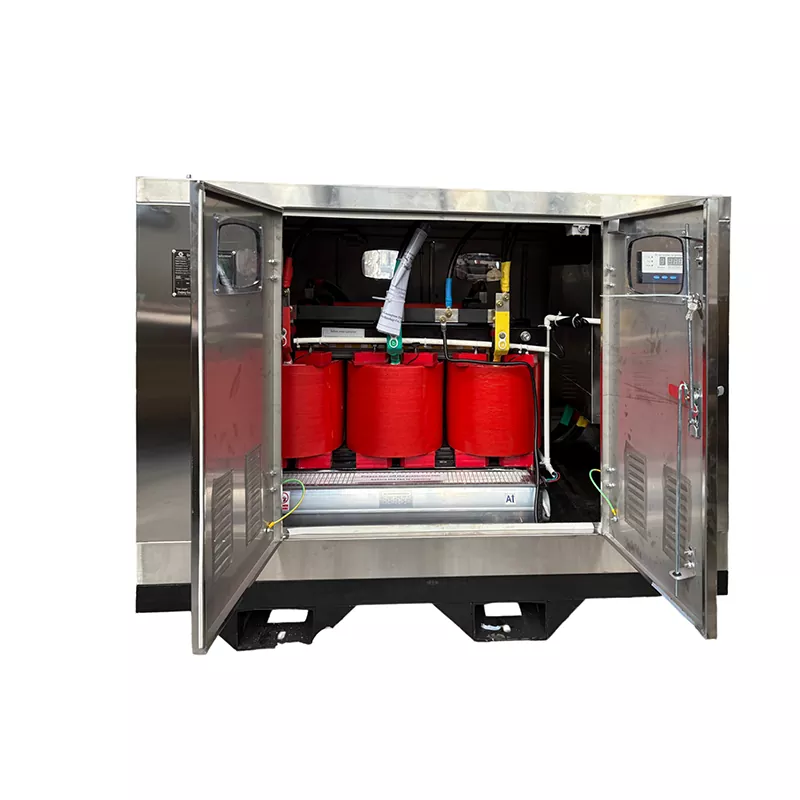

GUANGBIAN vyrábí tento 150kVA suchý izolační transformátor pro aplikace vyžadující elektrickou izolaci a nízkonapěťovou distribuci. Zde zobrazená jednotka byla postavena pro stavební projekt v Saúdské Arábii a je konfigurována s krytem z nerezové oceli, krytím IP43, plně měděným vinutím, připojením Delta-Star (Δ-Y), automatickým chlazením ventilátorem a dvěma dalšími MCCB.

Nízkonapěťová strana poskytuje 400V třífázové a 230V jednofázové napájení. To umožňuje napájet třífázová stavební zařízení a jednofázové pomocné zátěže ze stejného transformátoru v závislosti na výpočtu zatížení na místě a návrhu elektrického rozvodu.

Konfigurace pro zátěže 400V a 230V

Třífázové napájení 400V lze použít pro zařízení, jako jsou jeřáby, míchačky betonu, svářečky, čerpadla a další třífázové stroje. Napájení 230V je vhodné pro osvětlení, kancelářskou techniku, přenosné nářadí, klimatizační jednotky a další jednofázové zátěže.

Na staveništi může použití jednoho transformátoru pro oba typy zátěží zjednodušit uspořádání rozvodů. Jmenovitý výkon 150 kVA však neznamená, že každá připojená zátěž může pracovat současně s plným jmenovitým výkonem. Výběr transformátoru by měl vzít v úvahu maximální požadavek na místě, startovací proud motoru, faktor zatížení, účiník a očekávanou kombinaci zátěží.

Transformátor používá plné měděné vinutí. Měď má nižší elektrický odpor než hliník, takže ztráty vodičů lze řídit vhodnou velikostí vodičů a konstrukcí vinutí. Pro instalace v horkém klimatu je materiál vinutí pouze jednou částí tepelného designu; Je také třeba zvážit okolní teplotu, izolační systém, větrání, zatížení a způsob chlazení.

Pro primární a sekundární vinutí se používá zapojení Delta-Star (Δ-Y). Nízkonapěťová strana připojená do hvězdy poskytuje nulový bod pro jednofázové napájení 230 V, zatímco vinutí Delta poskytuje cestu pro cirkulaci trojitých harmonických proudů ve vinutí. Uspořádání nulového uzemnění by mělo odpovídat elektrickému návrhu projektu a platným místním požadavkům.

Chlazení a kryt

Teplotní senzory slouží ke sledování teploty vinutí. Po dosažení přednastavené teploty začnou automatické chladicí ventilátory zvyšovat odvod tepla. To je užitečné pro instalace, kde se zatížení během provozu mění nebo kde je okolní teplota relativně vysoká.

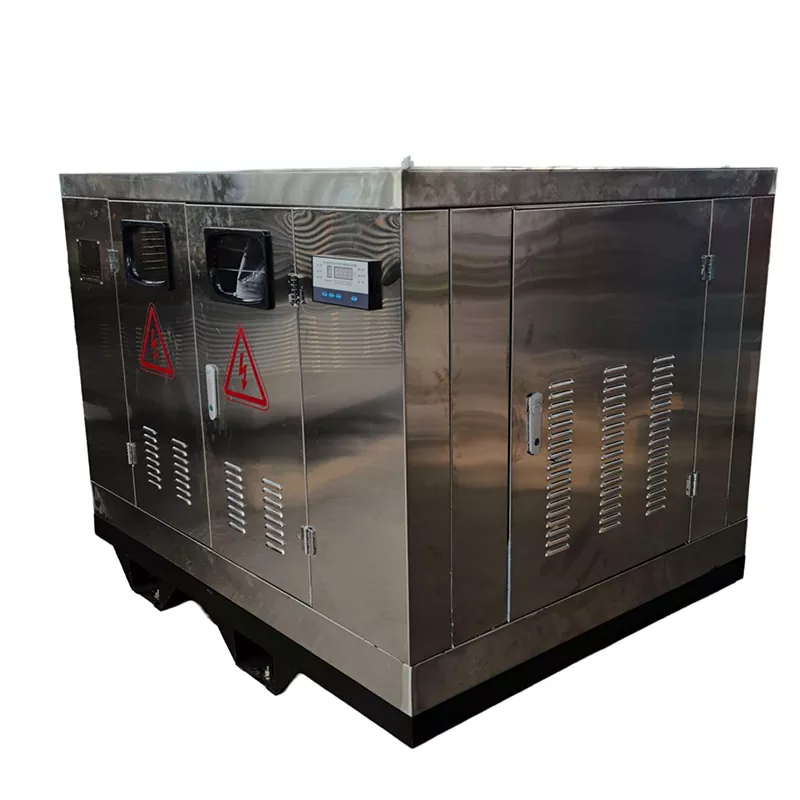

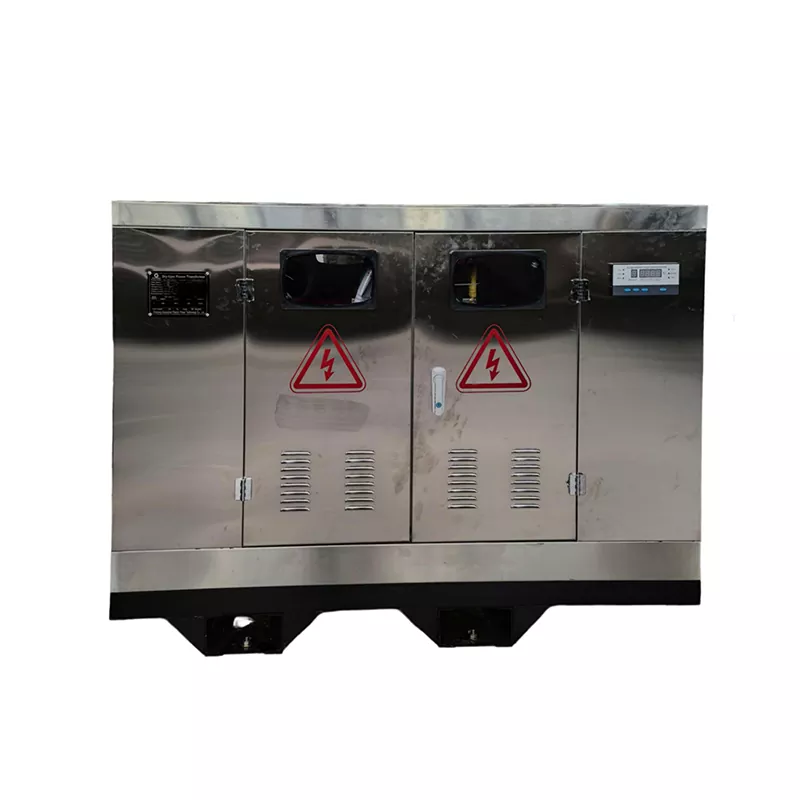

Kryt je vyroben z nerezové oceli a má krytí IP43. Podle IEC 60529 označuje první číslice IP43 ochranu proti pevným cizím předmětům větším než 1 mm, zatímco druhá číslice označuje ochranu proti stříkající vodě za podmínek specifikovaných pro IPX3. Hodnocení poskytuje ochranu pro zamýšlené prostředí instalace, ale nemělo by být interpretováno jako plně prachotěsné nebo vodotěsné.

Na venkovních nebo částečně exponovaných staveništích by instalace měla stále poskytovat vhodnou ochranu před přímým silným deštěm, stojatou vodou, nadměrným hromaděním prachu a dalšími podmínkami mimo specifikovanou úroveň ochrany krytu.

Technické detaily a výběr projektu

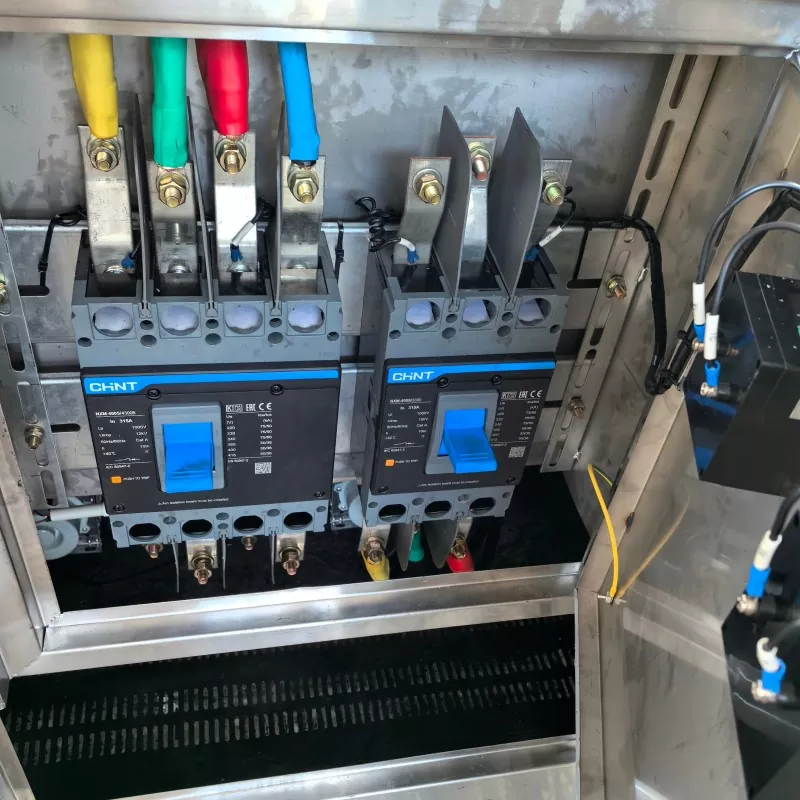

Dva další MCCB poskytují samostatnou ochranu a izolaci následného obvodu. Jejich jmenovité hodnoty by měly být zvoleny podle připojeného zařízení, velikosti kabelu, očekávaného proudu a požadavků na koordinaci ochrany. Jsou zvláště užitečné tam, kde je třeba k transformátoru připojit různé skupiny konstrukčních zátěží.

Před výrobou by mělo být potvrzeno požadované vstupní napětí, výstupní napětí, frekvence, konfigurace fáze, typ zátěže, okolní teplota, požadavky na kryt, uspořádání uzemnění a platná elektrická norma. Zařízení poháněné motorem by mělo být také identifikováno, protože startovací proud může ovlivnit dimenzování transformátoru, i když se normální provozní zatížení zdá být do 150 kVA.

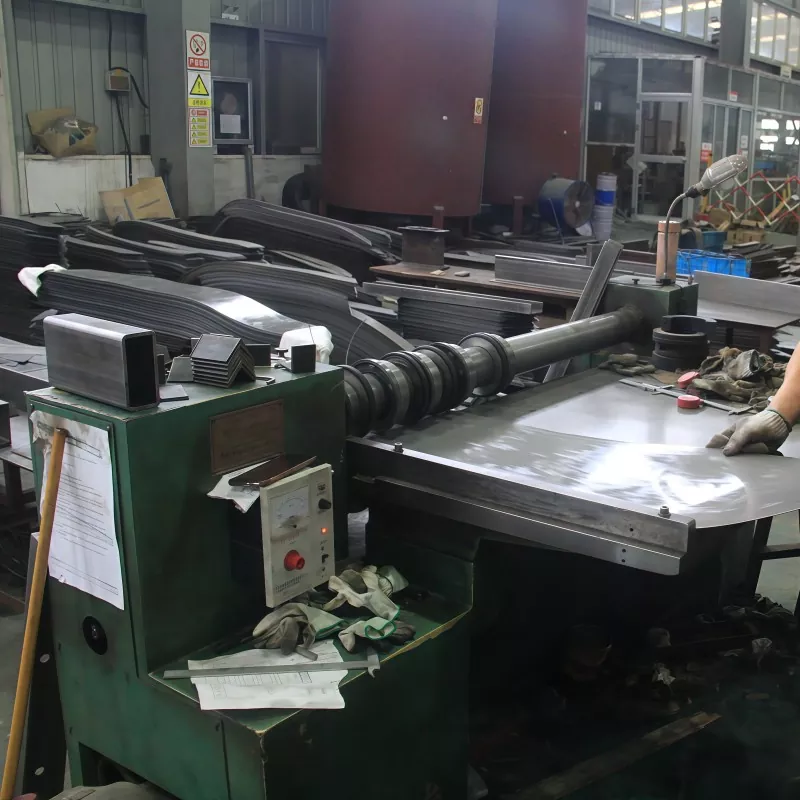

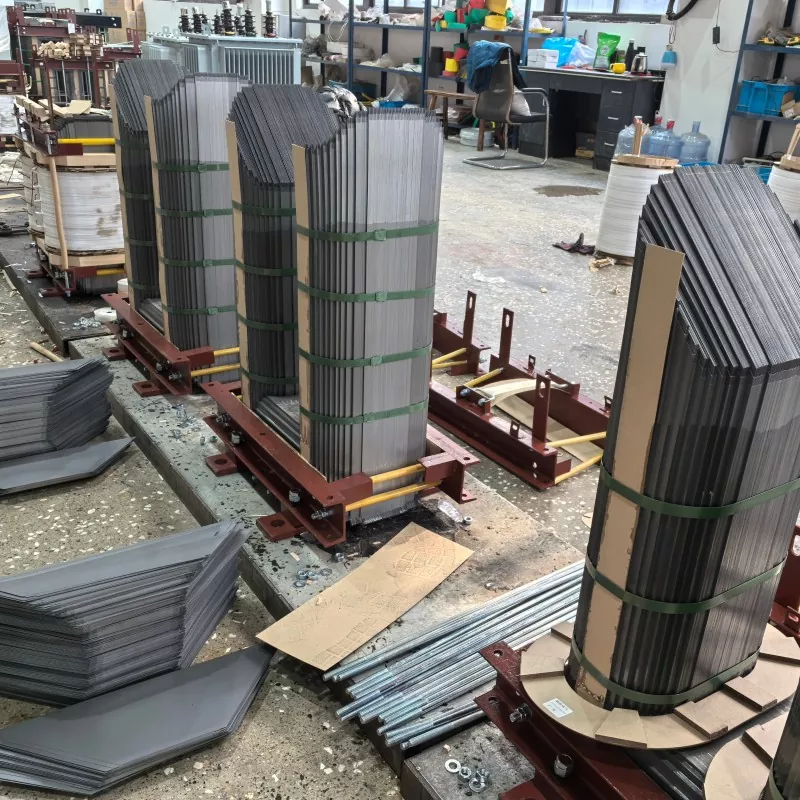

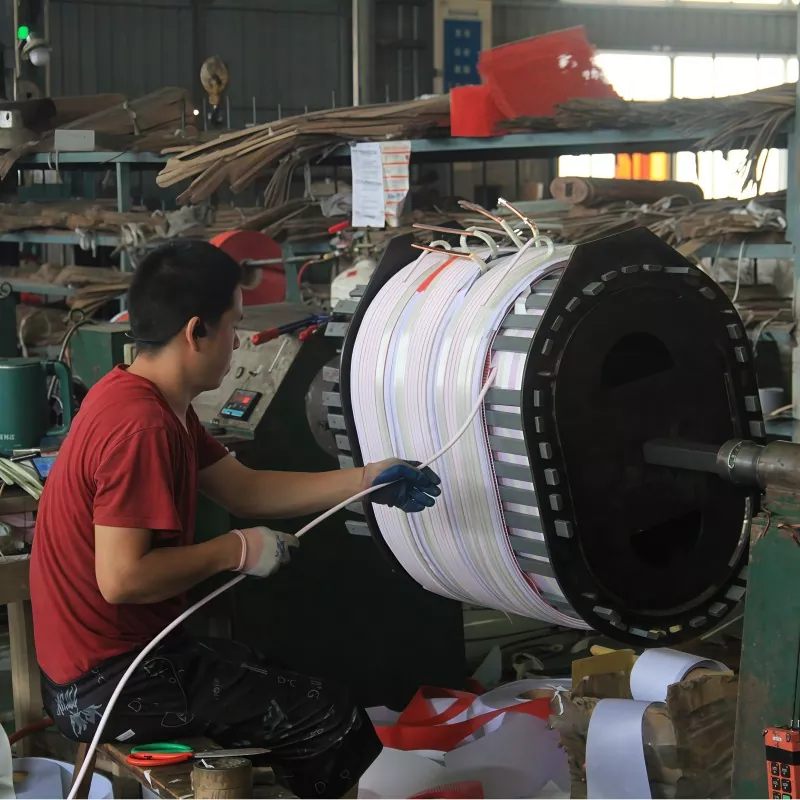

Výroba, testování a přizpůsobení

GUANGBIAN vyrábí 150KVA suchý izolační transformátor podle elektrické specifikace každého projektu. Pro tuto konfiguraci patří mezi hlavní požadavky kapacita 150 kVA, sekundární rozvod 400V/230V, měděná vinutí, zapojení Delta-Star, krytí IP43, automatické chlazení ventilátorem a další MCCB.

V případě potřeby lze změnit další specifikace, včetně vstupního a výstupního napětí, frekvence, uspořádání vinutí, konstrukce krytu, způsobu chlazení a konfigurace ochrany. Konečný návrh je založen na elektrickém systému a podmínkách instalace spíše než na použití stejné konfigurace pro každý projekt.

Tovární testování se provádí podle dohodnuté technické specifikace a platné normy. Pokud to projekt vyžaduje, mohou být uspořádány zkušební záznamy a kontrola třetí stranou.

FAQ

Jaké je výstupní napětí tohoto transformátoru?

Tato konfigurace poskytuje 400V třífázový a 230V jednofázový výstup. Jiné kombinace napětí lze vyrobit dle požadavků projektu.

Mohou být zátěže 400V a 230V napájeny stejným transformátorem?

Ano. Zapojení Delta-Star poskytuje třífázové sekundární napájení a nulový bod pro jednofázový rozvod. Připojené zátěže musí být správně rozloženy a musí zůstat v rámci jmenovité kapacity transformátoru.

Jak se ovládá chladicí ventilátor?

Snímače teploty vinutí monitorují provozní teplotu. Po dosažení přednastavené teploty řídicí systém spustí chladicí ventilátory. Regulační teplota se nastavuje podle tepelného provedení transformátoru.

Co znamená IP43?

IP43 označuje ochranu proti pevným cizím předmětům větším než 1 mm a ochranu proti stříkající vodě za podmínek testu IPX3. Nejedná se o plně prachotěsný nebo vodotěsný kryt.

Je 150 kVA vhodné na stavbu?

Záleží na skutečné zátěži. Výpočet by měl zahrnovat normální provozní proud i rozběhový proud motoru, zatížení svařováním, simultánní provoz a další dočasné špičkové zatížení. Kapacita transformátoru by měla být potvrzena z plánu zatížení projektu, nikoli pouze z počtu připojených strojů.

Lze transformátor vyrobit podle jiných specifikací?

Ano. Požadavky na vstupní a výstupní napětí, frekvenci, konfiguraci připojení, kryt, chlazení a ochranu lze specifikovat podle projektu. Kompletní elektrická specifikace by měla být potvrzena před výrobou.
