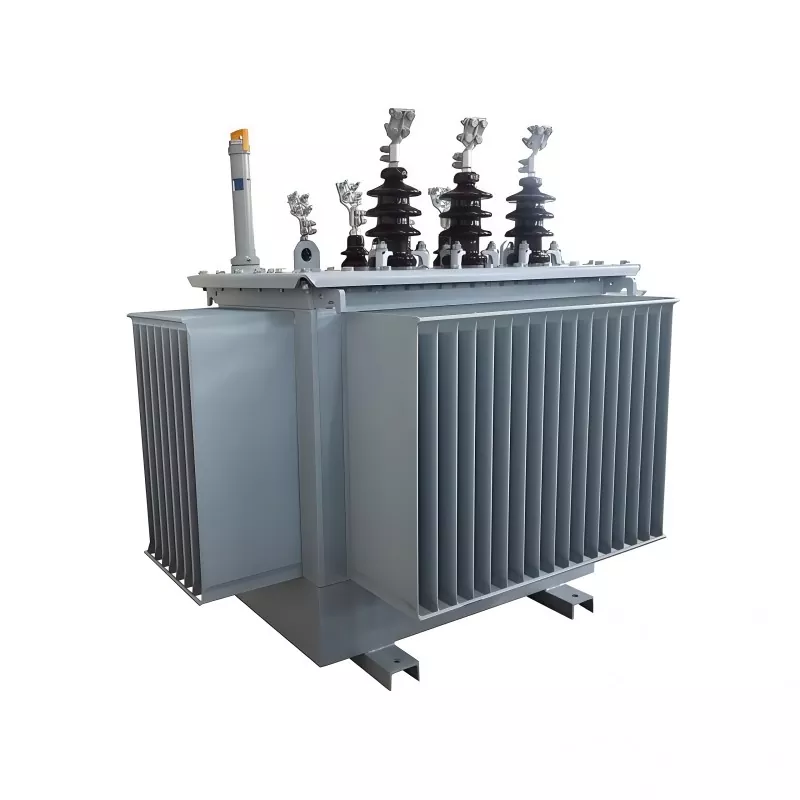

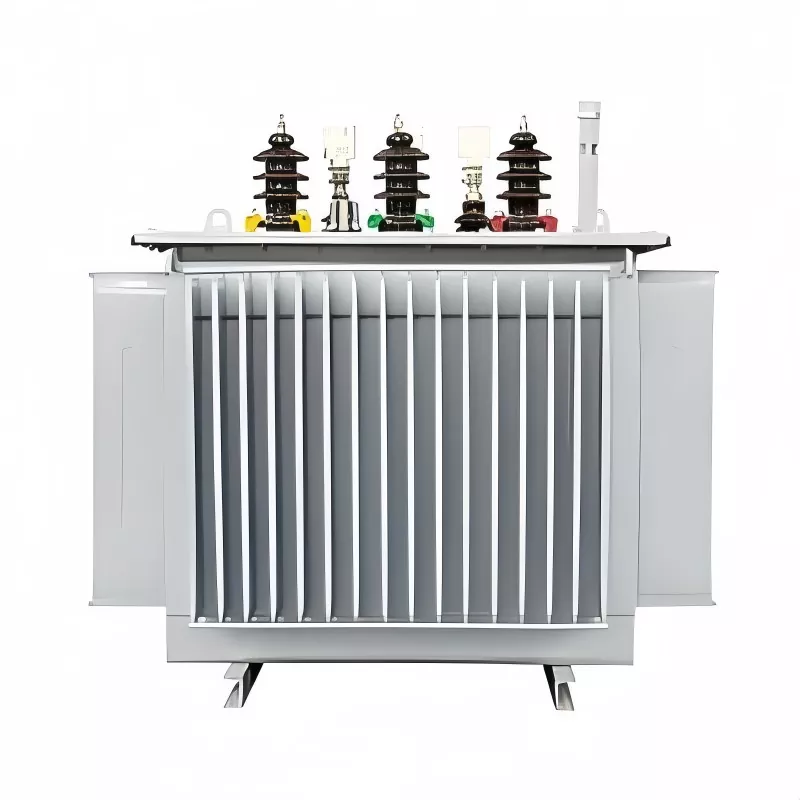

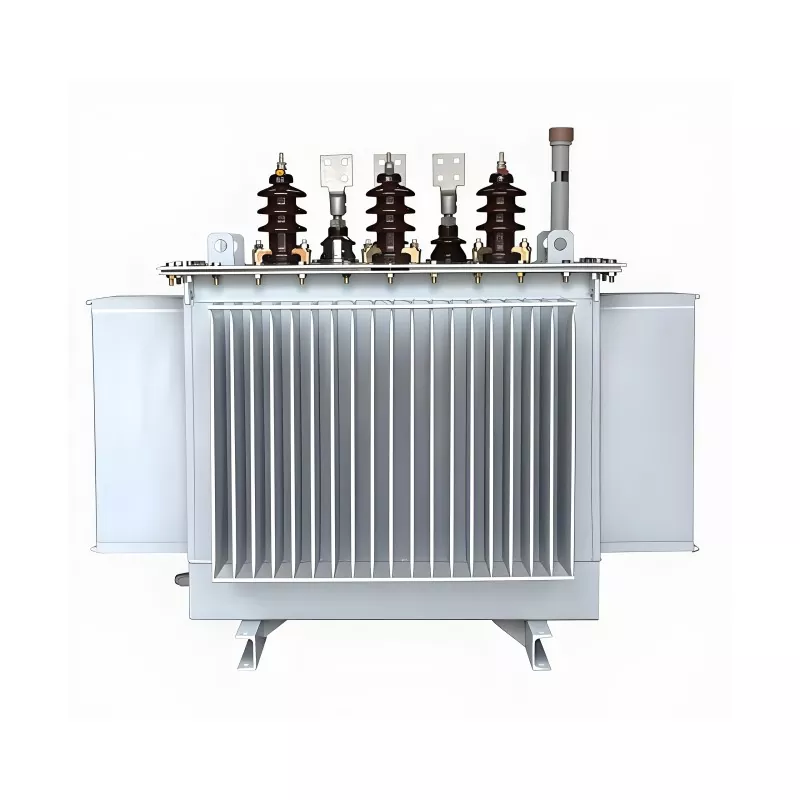

100KVA 20KV Třífázový olejový ponořený transformátor

Tento 100KVA 20KV třífázový olejový ponořený transformátor, vyrobený v Číně společností GUANGBIAN, vyniká díky své spojovací skupině Yzn5. Jedná se o konfiguraci zapojení, kde vysokonapěťové vinutí přijímá hvězdicové zapojení (zapojení Y), nízkonapěťové vinutí používá cik-cak spojení (odvozené z trojúhelníkového zapojení), neutrální bod na nízkonapěťové straně je vytažen a fázový vztah mezi vysokonapěťovým a nízkonapěťovým vinutím je identifikován pomocí „hodinové metody“.

Tento třífázový transformátor používají naši zákazníci v dílnách přesných obráběcích strojů, které požadují vysokou kvalitu napájení a slouží ke snížení poruch zařízení způsobených harmonickým rušením.

Běžně se instaluje v:

Průmyslové rozvody elektřiny

Projekty elektrifikace venkova

Malé rozvodny

Infrastruktura a staveniště

Obchodní a inženýrské energetické sítě

Ve srovnání se suchými transformátory poskytují olejové transformátory lepší chladicí výkon a vyšší odolnost proti přetížení, díky čemuž jsou vhodnější pro venkovní a těžké aplikace.

Klíčové vlastnosti a výhody

1. Stabilní výkon ve vysokonapěťových systémech 20 kV

Určeno pro 20KV distribuční sítě, zajišťující stabilní přeměnu napětí a spolehlivý provoz i za kolísavých podmínek sítě. Zlepšuje celkovou stabilitu napájecího systému a ochranu zařízení.

2. Vysoká účinnost s nízkou energetickou ztrátou

Optimalizovaná konstrukce jádra a vinutí výrazně snižuje ztráty naprázdno a zátěže, což pomáhá snížit dlouhodobou spotřebu energie a provozní náklady.

3. Chlazení ponořené do oleje pro silný odvod tepla

Olejový chladicí systém ONAN zajišťuje účinný odvod tepla, podporuje nepřetržitý provoz při plném zatížení a prodlužuje životnost izolace.

4. Vysoké přetížení a zkratová pevnost

Zkonstruován pro průmyslová prostředí, odolává rázům při rozběhu motoru a zkratovému namáhání a zajišťuje bezpečný a stabilní provoz při vysokém zatížení.

5. Kompaktní konstrukce, snadná instalace

Prostorově úsporný design s jednoduchou instalací a nízkými nároky na údržbu, díky čemuž je vhodný pro nové i modernizované projekty rozvodů energie.

Parametr produktu

Požadavky na provozní prostředí

1. Teplotní rozsah

◦ Standardní provoz: -25℃ ~ 45℃

◦ Okolní teplota nesmí překročit 40℃ pro dlouhodobý nepřetržitý provoz (pro zajištění chlazení ONAN účinnost).

2. Relativní vlhkost

◦ Maximálně 95 % (při okolní teplotě 25℃)

3. Nadmořská výška

◦ Standardní přizpůsobení: ≤1000 m nad mořem

◦ Přizpůsobení ve velké nadmořské výšce: ≤ 3000 m (s vylepšenou izolací a optimalizovaným odvodem tepla, volitelné).

4. Místo instalace

◦ Vnitřní nebo venkovní (venkovní instalace vyžaduje stupeň ochrany IP23, volitelné; vnitřní výchozí IP20).

- Držte se mimo dosah zdrojů hořlavých, výbušných, korozivních plynů a prachu.

◦ Žádné silné vibrace (zrychlení vibrací ≤0,1 g) nebo mechanické nárazy.

5. Stav ventilace

◦ Adekvátní větrací prostor: ≥0,5 m volný prostor kolem transformátoru pro přirozenou cirkulaci vzduchu (kritické pro chlazení ONAN).

◦ Vyhýbejte se uzavřeným prostorům bez proudění vzduchu, aby nedošlo k přehřátí.

6. Prostředí Power Grid

◦ Kmitočtová kompatibilita: 50Hz / 60Hz dvoufrekvenční adaptabilní.

◦ Kolísání napětí: ≤±5 % jmenovitého vstupního napětí (20KV) pro zajištění stabilního provozu.

Jaké problémy řeší?

Ve skutečných energetických distribučních systémech je selhání zařízení často způsobeno nestabilním napětím, přetížením a akumulací tepla.

Tento transformátor je určen k řešení:

● Nestabilita napětí ve 20KV sítích středního napětí

● Časté nárazy při spouštění motoru v průmyslových systémech

● Problémy s přehříváním během nepřetržitého provozu

● Energetické ztráty při dlouhodobé distribuci energie

● Nespolehlivý výkon v náročných venkovních prostředích

Řešením těchto problémů na systémové úrovni zajišťuje stabilní a efektivní dodávku energie v náročných aplikacích.

Naše továrna

Plechová dílna

Dílna na navíjení fólie

Navíjecí dílna

Dílna navíjecí pece

Montážní dílna transformátorů

Workshop pro uvedení transformátoru do provozu

Proč zvolit olejový transformátor?

Ve srovnání se suchými transformátory nabízejí olejové transformátory:

● Lepší výkon při odvodu tepla

● Vyšší přetížitelnost

● Delší provozní životnost

● Stabilnější výkon při velkém zatížení

Pro 20KV rozvody je často preferovaným řešením olejové provedení pro venkovní a průmyslové aplikace.

Kontrola kvality a zajištění výroby

Každý transformátor je vyroben podle přísných postupů kontroly kvality, aby byl zajištěn stabilní výkon a bezpečnost.

Testování zahrnuje:

● Rutinní testování elektrického výkonu

● Testování izolačního odporu

● Test nárůstu teploty

● Testování zátěže a ztráty naprázdno

● Vyhodnocení odolnosti proti zkratu

Výroba se řídí mezinárodními standardy, aby byla zajištěna spolehlivost na globálních trzích.

Údržba a životnost

100KVA 20KV Třífázový olejový ponořený transformátor je navržen pro nízké nároky na údržbu. Při správné instalaci a pravidelné kontrole může životnost přesáhnout 20–25 let.

Doporučená údržba zahrnuje:

● Pravidelné kontroly stavu oleje

● Kontrola připojení svorek

● Monitorování teploty

● Čištění vnějších součástí

FAQ

1. Může tento transformátor pracovat nepřetržitě po dobu 24 hodin?

Ano, je navržen pro nepřetržitý provoz za podmínek jmenovitého zatížení.

2. Je 100KVA transformátor vhodný pro venkovní instalaci?

Ano, olejové transformátory jsou vhodné pro vnitřní i venkovní prostředí.

3. Lze napětí přizpůsobit?

Ano, primární a sekundární napětí lze přizpůsobit na základě požadavků projektu.

4. Jaká je hlavní výhoda kompatibility 20KV systému?

Umožňuje stabilní integraci do distribučních sítí vysokého napětí se sníženými přenosovými ztrátami.

100KVA 20KV Třífázový olejový ponorný transformátor je spolehlivým a účinným řešením pro rozvody středního napětí. Díky své silné přetížitelnosti, designu s nízkými energetickými ztrátami a odolné chladicí struktuře ponořené do oleje poskytuje stabilní dlouhodobý výkon pro průmyslové a užitkové aplikace po celém světě.
