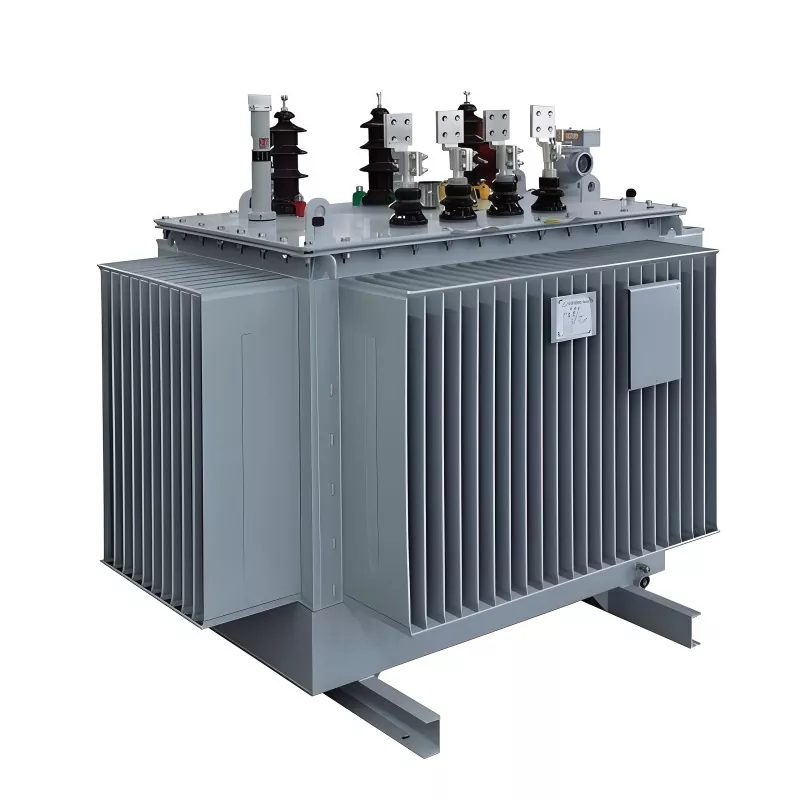

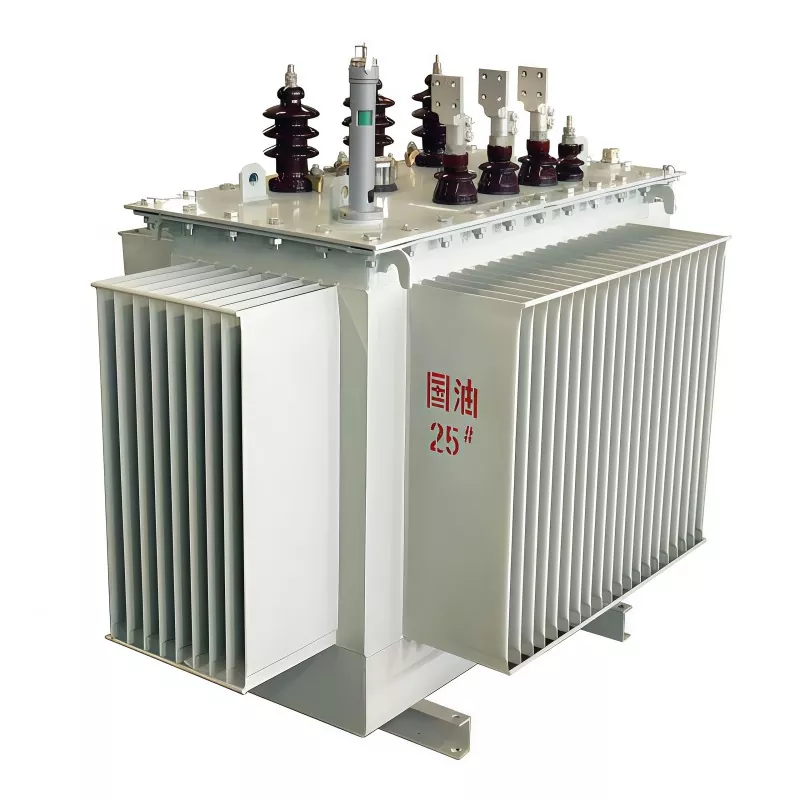

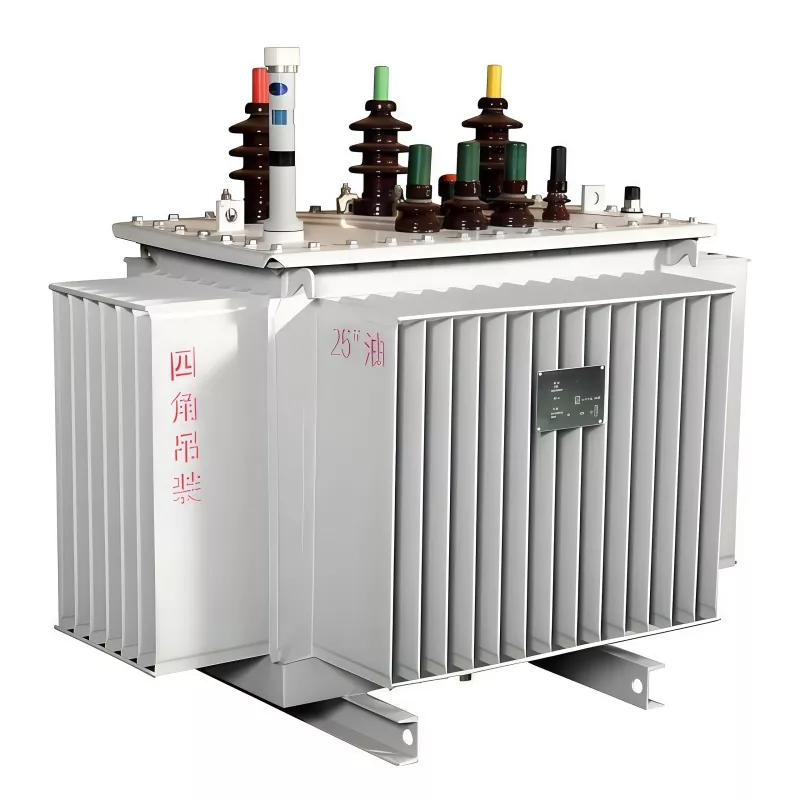

630 KVA 6KV transformátor ponořený do oleje

630KVA 6KV olejový ponořený transformátor od GUANGBIAN je spolehlivým řešením pro průmyslovou distribuci energie a byl použit jako primární zdroj energie v zařízeních na výrobu zemního plynu. Tento produkt čínského výrobce transformátorů, navržený tak, aby splňoval požadavky energetického systému Turkmenistánu, zajišťuje stabilní a efektivní provoz v náročných podmínkách.

Kapacita: 630 KVA
vstupní napětí: 6KV
výstupní napětí: 0,4KV
Frekvence: 50/60Hz
Připojení: Yyn0
Fáze: Tři
Způsob chlazení:ONAN
Materiál vinutí: hliník / měď
Impedanční napětí: 5,5 %
Bez zátěže: 1070W
Příkon: 7600W

Odeslat dotaz

Popis výrobku

GUANGBIAN jako čínský dodavatel výkonových transformátorů vyvinul tento 630KVA 6KV olejový transformátor založený na olejových transformátorech řady TM v Turkmenistánu s vylepšeními pro úplnou výměnu. Kdysi poskytoval efektivní a energeticky úsporné napájení zařízení na výrobu zemního plynu v Turkmenistánu.

Co je to 630KVA 6KV transformátor ponořený do oleje?

630KVA 6KV olejový ponořený transformátor je distribuční transformátor středního napětí, který používá izolační minerální olej pro chlazení a izolaci.

Převádí 6KV primární napětí na nízkonapěťový výstup, jako je 400V, 415V, 433V, nebo přizpůsobená napětí pro průmyslovou a komerční spotřebu elektřiny.

Izolační olej nejen zlepšuje účinnost odvodu tepla, ale také zvyšuje izolační pevnost, což pomáhá transformátoru udržovat stabilní výkon při dlouhodobém provozu s vysokým zatížením.

Struktura jádra transformátoru

Transformátorové jádro

Jádro transformátoru je vyrobeno z vysoce kvalitních plechů z křemíkové oceli CRGO se stupňovitou konstrukcí pro minimalizaci úniku magnetického toku a snížení energetických ztrát.

Vinutí transformátoru

Vinutí využívají bezkyslíkaté měděné vodiče s vícevrstvou izolační úpravou pro zlepšení elektrické vodivosti a odolnost proti zkratovým nárazům.

Nádrž na olej

Vlnitá olejová nádrž zlepšuje výkon odvádění tepla a zároveň kompenzuje expanzi a kontrakci oleje způsobené změnami teploty.

Izolační olej

Prémiový transformátorový olej poskytuje jak izolační, tak chladicí funkce a pomáhá udržovat bezpečný a stabilní provoz.

Technický dokument

Popis parametru	Specifikace
Jmenovitá kapacita	630 KVA
Vstupní napětí (primární napětí)	6 KV (±5% tolerance)
Výstupní napětí (sekundární napětí)	0,4 KV (380 V/220 V, tolerance ±5 %)
Jmenovitá frekvence	50 Hz
Skupina připojení	Yyn0
Počet fází	Třífázový
Způsob chlazení	ONAN (Oil Natural Air Natural)
Navíjecí materiál	Hliník / měď
Ztráta naprázdno (P0)	1070 W
Ztráta zkratem (Pk)	7600 W
Proud naprázdno (I0)	1 % jmenovitého primárního proudu
Zkratové napětí (Uk)	5,5 % jmenovitého primárního napětí
Impedanční napětí	5,5 % (ekvivalentní napětí nakrátko)
Třída izolace	F (mez zvýšení teploty: 105 °C)
Materiál nádrže	Vlnitá ocel (žárově zinkovaná antikorozní úprava)
Jmenovitý primární proud	60,62 A
Jmenovitý sekundární proud	909,35 A
Typ vinutí	Dvojité vinutí (primární: navíjení vrstvy; sekundární: navíjení fólie)
Typ izolačního oleje	Minerální izolační olej (splňuje normu IEC 60296)
Úroveň hluku	≤ 75 dB (ve vzdálenosti 1 m, jmenovité zatížení)
Účinnost (při jmenovité zátěži)	≥ 98,5 %
Dielektrická pevnost	Primární: 35 kV/1min; Sekundární: 10 kV/1min
Rozsah provozních teplot	-25°C až +40°C
Výšková adaptabilita	≤ 1000 m (nad 1000 m, je vyžadováno snížení výkonu)
Odolnost proti vibracím	≤ 0,1 g (10-100 Hz, vyhovuje IEC 60076-3)
Soulad se standardy	IEC 60076 (výkonové transformátory)
Kapacita přetížení	120% jmenovité zatížení po dobu 2 hodin (okolní teplota ≤ 40 °C)
Odolnost proti vinutí (20°C)	Primární: Přibl. 0,85 Ω; Sekundární: Přibl. 0,0032 Ω

Provozní prostředí

Teplotní podmínky:

Dlouhodobá provozní okolní teplota: -25℃ ~ +40℃.

Maximální provozní teplota okolí: Nepřesahující +50℃.

Skladovací a přepravní teplota:

-40 ℃ ~ +60 ℃.

Vlhkostní podmínky:

Relativní vlhkost: ≤95 % při 25℃

Požadavky na nadmořskou výšku:

Jmenovitý rozsah přizpůsobení nadmořské výšce: ≤1000 metrů

Výrobní proces

630KVA 6KV olejový ponořený transformátor podléhá přísným postupům kontroly kvality:

● Řezání jádra ze silikonové oceli

● Výroba vinutí cívek

● Ošetření vakuovým sušením

● Sestava jádra

● Vakuová olejová náplň

● Elektrické testování

● Tovární kontrola

● Balení a přeprava

Každý transformátor je před dodáním testován, aby byl zajištěn spolehlivý provoz a soulad s mezinárodními normami.

Naše továrna

Plechová dílna

Dílna na navíjení fólie

Navíjecí dílna

Dílna navíjecí pece

Montážní dílna transformátorů

Workshop pro uvedení transformátoru do provozu

Tipy na údržbu

Pro prodloužení životnosti transformátoru se doporučuje pravidelná údržba:

Pravidelně kontrolujte hladinu oleje

Sledujte provozní teplotu

Pravidelně testujte izolační odpor

Zkontrolujte průchodky a koncovky

V případě potřeby vyměňte stárnoucí transformátorový olej

Vyčistěte prach a vnější nečistoty

Správná údržba může výrazně zlepšit spolehlivost transformátoru a snížit prostoje.

Proč zvolit olejový transformátor?

Ve srovnání se suchými transformátory nabízejí olejové transformátory:

Olejový transformátor	Transformátor suchého typu
Lepší účinnost chlazení	Nižší účinnost chlazení
Silnější přetížení	Omezený výkon při přetížení
Nižší pořizovací náklady	Vyšší investiční náklady
Delší životnost	Citlivější k životnímu prostředí
Vhodné pro venkovní použití	Převážně vnitřní instalace

FAQ

1. Jaká je hlavní aplikace 630KVA 6KV transformátoru ponořeného do oleje?

Tento transformátor je široce používán v 6KV distribučních systémech středního napětí ke snížení napětí na 400V/415V/433V pro průmyslové závody, komerční budovy, důlní provozy, rozvodny a projekty infrastruktury.

2. Jakou nosnost může unést transformátor 630KVA?

Transformátor o výkonu 630 kVA obvykle podporuje zatížení přibližně 500 kW (na základě účiníku 0,8). Je vhodný pro středně velké továrny, výrobní dílny a regionální rozvody elektřiny.

3. Může transformátor pracovat nepřetržitě při plné zátěži?

Může pracovat při plném zatížení, ale nepřetržité 100% zatížení se nedoporučuje. Optimální provozní rozsah je 70%–85% zatížení, aby byla zajištěna delší životnost a nižší tepelné namáhání.

4. Dokáže transformátor zvládnout přetížení?

Může tolerovat krátkodobá přetížení, ale dlouhodobý provoz s přetížením se nedoporučuje, protože může snížit životnost izolace a zvýšit nárůst teploty.

5.Je vhodný pro projekty obnovitelné energie?

Ano. Je široce používán v:

● Solární elektrárny

● Systémy větrné energie

● Systémy skladování energie (BESS)

● Aplikace pro integraci do sítě

6.Proč jsou olejové transformátory široce používány v průmyslových systémech?

Protože nabízejí:

● Lepší odvod tepla

● Vyšší přetížitelnost

● Nižší počáteční náklady

● Delší provozní životnost

díky tomu jsou ideální pro kontinuální průmyslové rozvodné systémy.
