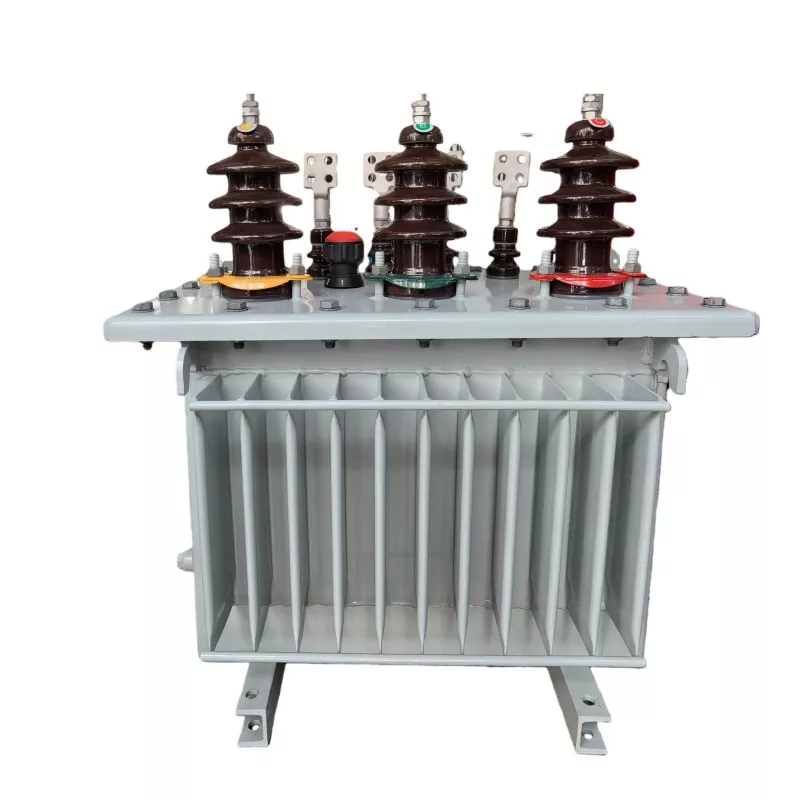

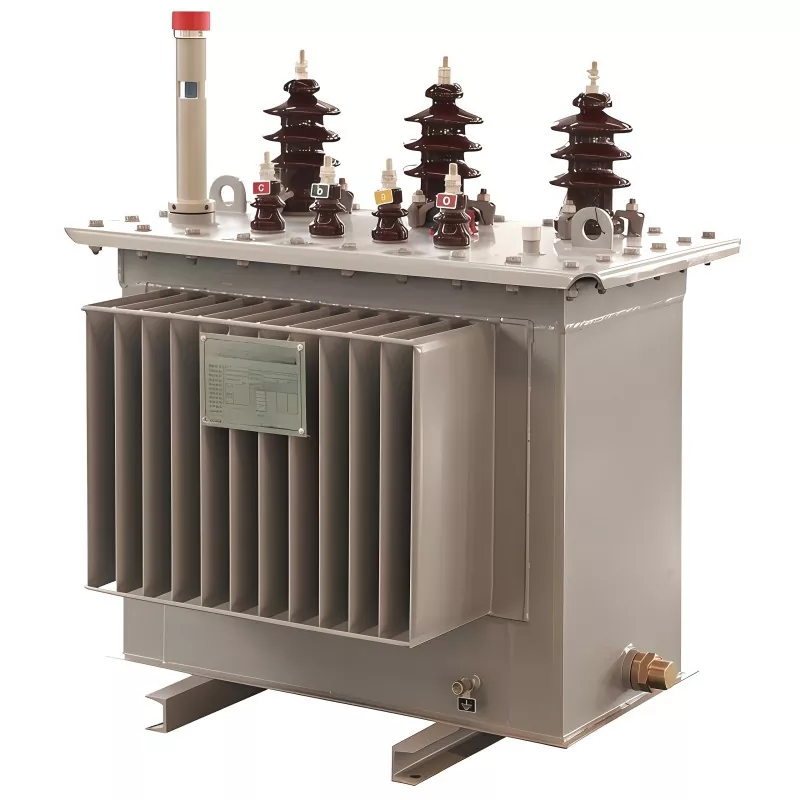

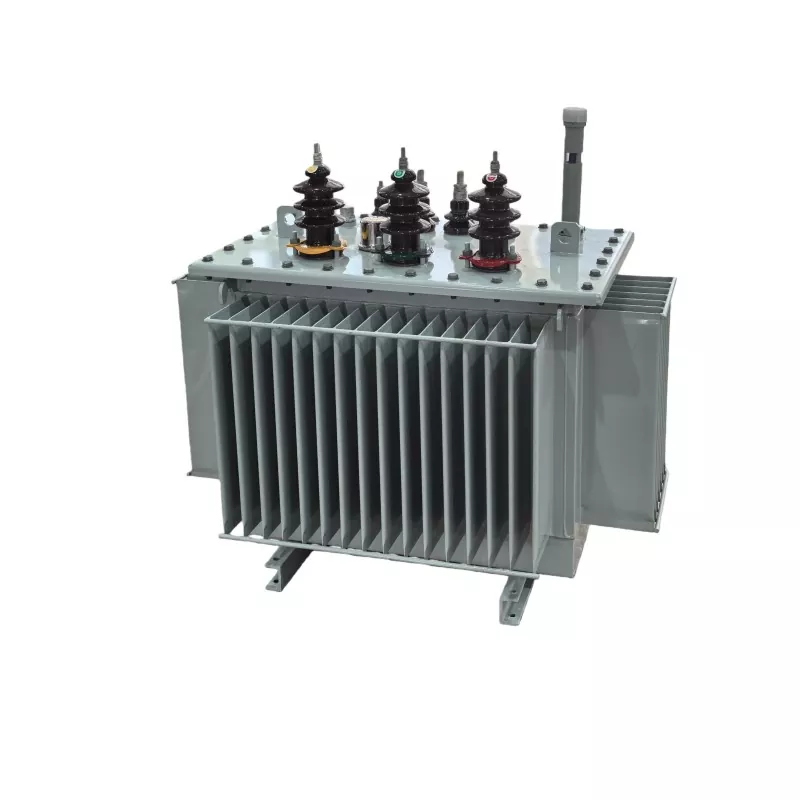

100KVA 11KV transformátor ponořený do oleje

100KVA 11KV olejový ponořený transformátor je středněnapěťový distribuční transformátor navržený pro snížení 11kV primárního napětí na nízkonapěťové úrovně (běžně 400V / 415V / 0,4kV) pro průmyslové, komerční a veřejné rozvodné systémy.

Používá minerální izolační olej jako chladicí i izolační médium, což zajišťuje stabilní tepelný výkon a vysokou dielektrickou pevnost za podmínek trvalého zatížení.

Případ aplikace

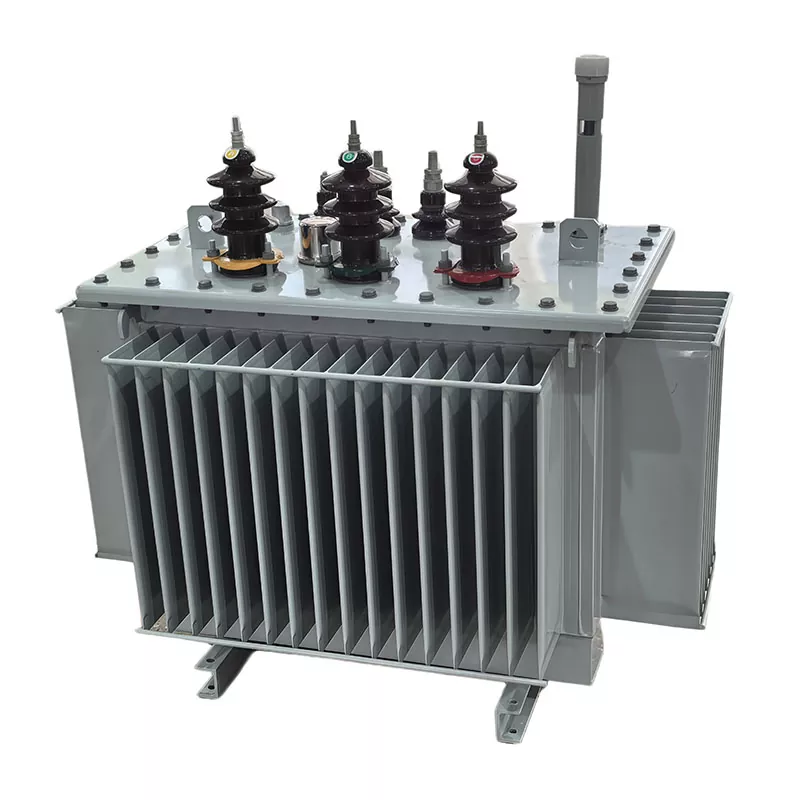

100KVA 11KV olejový ponořený transformátor vyrobený společností GUANGBIAN byl nedávno nasazen africkým zákazníkem, aby nahradil vadný transformátor, který byl poškozen zkratem v místním distribučním systému elektrické energie.

V tomto projektu původní transformátor použil hliníkové vinutí, které bylo vybráno z důvodů úspory nákladů. Kvůli nestabilním podmínkám sítě a častým výkyvům napětí na straně uživatele byl však transformátor opakovaně vystavován přetížení a namáhání nakrátko, což vedlo k nadměrnému zahřívání a případnému selhání vinutí.

Měděné vs hliníkové vinutí pro 100KVA transformátor

Pro 100KVA distribuční transformátor poskytuje GUANGBIAN obojí:

● Možnost měděného vinutí

● Možnost hliníkového vinutí

Zatímco hliníková vinutí nabízejí nižší počáteční náklady, jejich tepelná odolnost a mechanická pevnost jsou relativně nižší ve srovnání s měděnými vinutími.

V prostředích s nestabilním napájením – jako jsou:

● Časté kolísání napětí

● Podmínky vysokého zapínacího proudu

● Opakované zkraty

hliníková vinutí jsou náchylnější k:

● Přehřátí při přetížení

● Degradace izolace

● Snížená životnost v náročných síťových aplikacích

Zvažování nákladů vs. spolehlivost

Ačkoli hliníkové transformátory vinutí mají nižší počáteční pořizovací náklady, reálné aplikace ukazují, že v nestabilním prostředí sítě se celkové náklady životního cyklu mohou zvýšit v důsledku:

● Požadavky na údržbu

● Neočekávané poruchy

● Náklady na výměnu

Výběr materiálu by proto měl být založen na skutečných provozních podmínkách spíše než na samotné počáteční ceně, aby byla zajištěna dlouhodobá stabilita systému a snížení neplánovaných prostojů.

Technický dokument

Provozní prostředí

Teplotní podmínky:

Dlouhodobá provozní okolní teplota: -25℃ ~ +45℃.

Maximální provozní teplota okolí: Nepřesahující +50℃.

Skladovací a přepravní teplota:

-40 ℃ ~ +60 ℃.

Vlhkostní podmínky:

Relativní vlhkost: ≤95 % při 25℃

Požadavky na nadmořskou výšku:

Jmenovitý rozsah přizpůsobení nadmořské výšce: ≤1000 metrů

Technické umístění vs konkurenti

Transformátor ponořený do oleje vs. suchý

Olejové transformátory jsou vhodnější pro náročné venkovní aplikace a aplikace s dlouhou životností.

V porovnání s nižšími standardy (trend řady S9 / S11 / S13)

● S9: Vyšší ztráty, zastaralý standard účinnosti

● S11: Základní moderní účinnost

● S13: Nízkoztrátový, vysoce účinný design (preferovaný na exportních trzích)

100KVA transformátor navržený s technologií jádra S13 může snížit ztráty naprázdno o 15–30 % ve srovnání s S11, čímž se zlepší návratnost investic při dlouhodobém provozu.

Umístění konkurenta na tržní úrovni

Ve srovnání s generickými výrobci:

● Lepší kontrola ztrát (optimalizace bez zátěže + ztráta zátěže)

● Vyšší odolnost proti zkratu

● Vylepšená technologie těsnění (zabránění úniku oleje)

● Lepší dokumentace shody pro exportní trhy

Naše továrna

Plechová dílna

Dílna na navíjení fólie

Navíjecí dílna

Dílna navíjecí pece

Montážní dílna transformátorů

Workshop pro uvedení transformátoru do provozu

FAQ

Q1: Jaká je životnost 100KVA olejového transformátoru?

Obvykle 20–30 let, v závislosti na podmínkách zatížení, údržbě a prostředí instalace.

Q2: Může být použit venku?

Ano. Olejové transformátory jsou speciálně navrženy pro venkovní rozvodny a drsná prostředí.

Q3: Jaká údržba je nutná?

● Pravidelná kontrola hladiny oleje

● Periodické zkoušky dielektrika oleje

● Utažení pouzdra a spoje

● Monitorování teploty

Intervaly údržby jsou obvykle delší než u suchých transformátorů.

Q4: Jaký je rozdíl mezi transformátory 11KV a 10KV?

11KV je vyšší úroveň napětí systému, běžně používaná v mezinárodních distribučních sítích. Principy výkonu zůstávají podobné, ale požadavky na izolaci jsou přísnější.

Q5: Je vhodný pro projekty obnovitelné energie?

Ano. Je široce používán v solárních a větrných distribučních systémech díky své stabilitě a toleranci přetížení.
