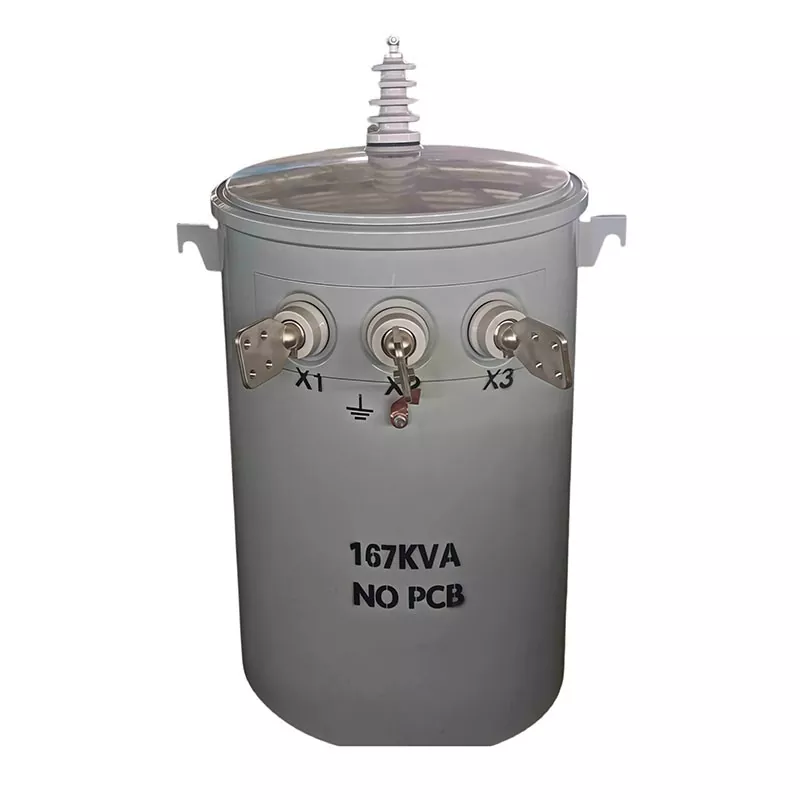

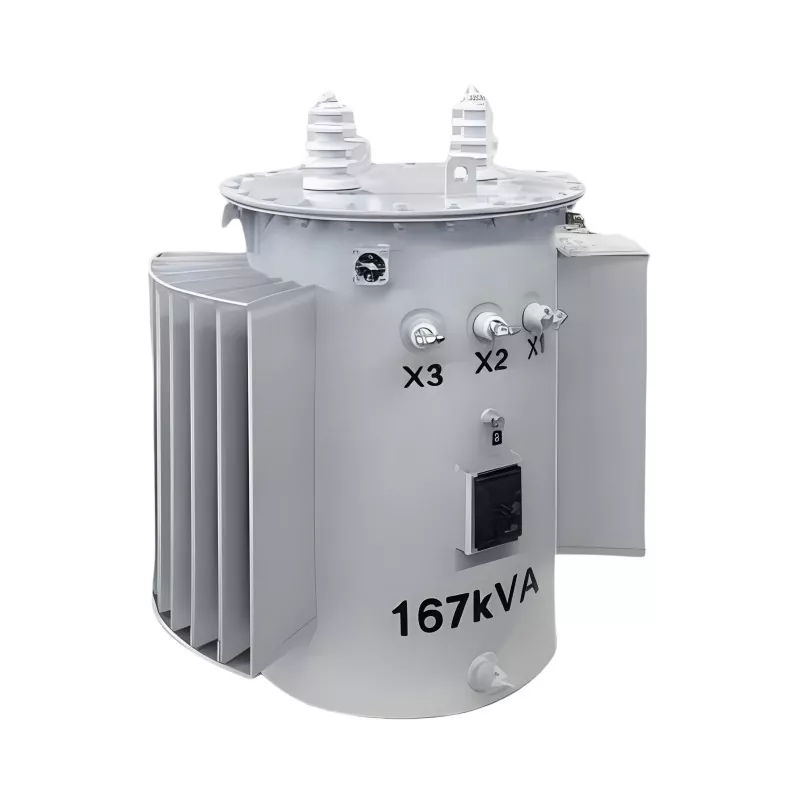

167KVA transformátor montovaný na sloup

167kVA Pole-Mounted Transformer je vysoce výkonný nadzemní distribuční transformátor určený pro spolehlivé venkovní napájení a konverzi napětí ve středněkapacitních elektrických sítích. Tato jednotka, vyrobená společností Guangbian, profesionálním výrobcem a dodavatelem transformátorů v Číně, zajišťuje stabilní distribuci energie, provoz s nízkými ztrátami a dlouhou životnost v náročných užitkových a průmyslových prostředích.

Je široce používán v energetických distribučních systémech, projektech elektrifikace venkova, průmyslových zónách a komerční infrastruktuře, kde je vyžadován stabilní a účinný přenos elektřiny.
Technické specifikace

Pracovní princip

Transformátor 167kVA na tyči pracuje na principu elektromagnetické indukce. Když střídavý proud protéká primárním vinutím, generuje v železném jádru magnetické pole, které indukuje nižší nebo vyšší napětí v sekundárním vinutí v závislosti na požadavcích systému.

To umožňuje bezpečnou a účinnou konverzi napětí pro přenos energie na dlouhé vzdálenosti a místní distribuci, což zajišťuje stabilní dodávky elektřiny koncovým uživatelům.

Klíčové výhody

1. Vysoká energetická účinnost

Optimalizovaná konstrukce jádra výrazně snižuje ztráty naprázdno a zátěže a zlepšuje celkovou energetickou účinnost.

2. Silná venkovní odolnost

Navrženo pro montáž na sloup s vynikající odolností proti povětrnostním vlivům, vlhkosti a korozi.

3. Stabilní distribuce energie

Zajišťuje konzistentní výstupní napětí a spolehlivý výkon při kolísavém zatížení.

4. Nízké náklady na údržbu

Utěsněná konstrukce olejové nádrže snižuje četnost údržby a provozní náklady.

5. Vysoká bezpečnost

Vybaveno pokročilou konstrukcí izolace a ochrany, aby se zabránilo riziku zkratu a přetížení.

6. Dlouhá životnost

Vysoce kvalitní jádro ze silikonové oceli a prémiové materiály vinutí zajišťují prodlouženou provozní životnost.

Jak vybrat správnou kapacitu?

Mnoho lidí si myslí: "Máme 80 domů, takže by to měla zvládnout jednotka o výkonu 80 KVA." Ta matematika nefunguje.

Správný přístup: začněte s nejvyšší poptávkou každé domácnosti. Letní klimatizace běží, zimní topení nastartované – jeden dům může v nejhorším případě odebírat 5–8 kW. Osmdesát domů? To je papírově 400–640 kW.

Ale tady je háček: jednofázový transformátor nedimenzujete pouze na základě špičkové poptávky. Pravděpodobnost, že každý dům dosáhne maximálního zatížení ve stejnou dobu, je téměř nulová. Proto používáme „faktor poptávky“ – typicky 0,4–0,5 pro obytné oblasti.

Proveďte výpočet výkonu transformátoru: 80 domácností × 0,4 až 0,5 faktor spotřeby = 160–320 kW skutečný odběr. Dobře se sem vejde jednotka 167 KVA s vestavěnou světlou výškou.

Plánujete rozšíření později? Zvažte, zda jít předem do většího – výměna jednotky po silnici stojí více než jednorázové zvětšení.

Porovnejte jmenovité napětí

Vaše primární napětí musí odpovídat tomu, co dodává místní síť. Ve velké části Severní Ameriky to znamená 12 470 Grd Y / 7 200 V – 12 470 V mezi fázemi, 7 200 V k neutrálu.

Transformátor 12470 V, který vyrábíme v čínském závodě GUANGBIAN, se dodává s pěti polohami odboček: +2,5 %, 0 %, -2,5 %, -5 %, -7,5 %. Mřížka funguje? Posunutím kohoutku udržíte výstupní napětí tam, kde má být. Před zadáním objednávky však dvakrát zkontrolujte napětí místního systému.

Sekundární strana je přímočará – 120/240 V z této jednotky. Noha na 240V zvládne větší tahy; 120V pokrývá vaše světla a zásuvky.

Faktor v prostředí instalace

Kam umístíte transformátor, změní to, co potřebujete:

Nadmořská výška: Nad 1000 metrů vzduch řídne a ochlazování se zhoršuje. Budete muset snížit výkon jednotky nebo použít speciální design pro vysoké nadmořské výšky.

Teplotní rozsah: Extrémní horko nebo zima? Zkontrolujte rozpětí nárůstu teploty. Tento jednofázový transformátor o výkonu 167 kVA provozuje chlazení ONAN a funguje dobře od -30 °C do 45 °C.

Riziko koroze: Pobřežní oblasti, zasolená půda, chemické zóny – vysoký obsah soli nebo korozivních plynů ve vzduchu vyžaduje lepší ochranu. Porcelánová pouzdra potažená smaltem v těchto prostředích lépe drží.

Montáž: 167KVA je statná jednotka. Typicky jde na platformu se dvěma držáky (591 mm od středu ke středu), nevisí přímo na tyči. Ujistěte se, že to váš web zvládne.

O certifikačních standardech

Mnoho nabídek vyžaduje certifikaci IEEE C57.12 nebo ANSI C57.12.20. Nejedná se o volitelné doplňky – jedná se o prostředky, které narušují nabídky.

Úplné zveřejnění: GUANGBIAN ještě necertifikoval naše transformátory na sloup podle těchto norem. Můžeme však udělat toto – pokud vaše nabídka potřebuje certifikaci, budeme s vámi spolupracovat, abychom ji provedli. Větší zakázky? Poplatky za testování hradíme. Menší množství? Náklady na testování hradí klient. Časová osa a podrobnosti o procesu, stačí oslovit a zeptat se.

Naše specifikace poctivě označujeme. Ztráta naprázdno 375W, ztráta zátěže 1365W, impedance ≤2,5%. Dostanete to, co je v datovém listu. To je náš základní závazek.

Správný výběr vyžaduje trochu přemýšlení, ale není to žádná velká věda. Uveďte kapacitu, napětí, prostředí a certifikaci – velkou čtyřku – a jste v dobré kondici. Otázky na cestě? Kontaktujte GUANGBIAN. Vyrábíme v naší továrně v Číně a nabízíme bezplatnou technickou podporu.

FAQ

Q1: K čemu se používá 167kVA sloupový transformátor?

Používá se pro středokapacitní rozvody energie v nadzemních elektrických sítích.

Q2: Je vhodný pro projekty elektrifikace venkova?

Ano, je široce používán ve venkovských a vzdálených systémech rozšíření sítě.

Q3: Lze napětí přizpůsobit?

Ano, Guangbian poskytuje plné přizpůsobení pro primární i sekundární napětí.

Q4: Jaká je životnost tohoto transformátoru?

Typicky 20–30 let v závislosti na provozních podmínkách a údržbě.

Q5: Podporujete OEM nebo velkoobchodní objednávky?

Ano, Guangbian je tovární dodavatel podporující OEM, ODM a velkoobchodní dodávky.
