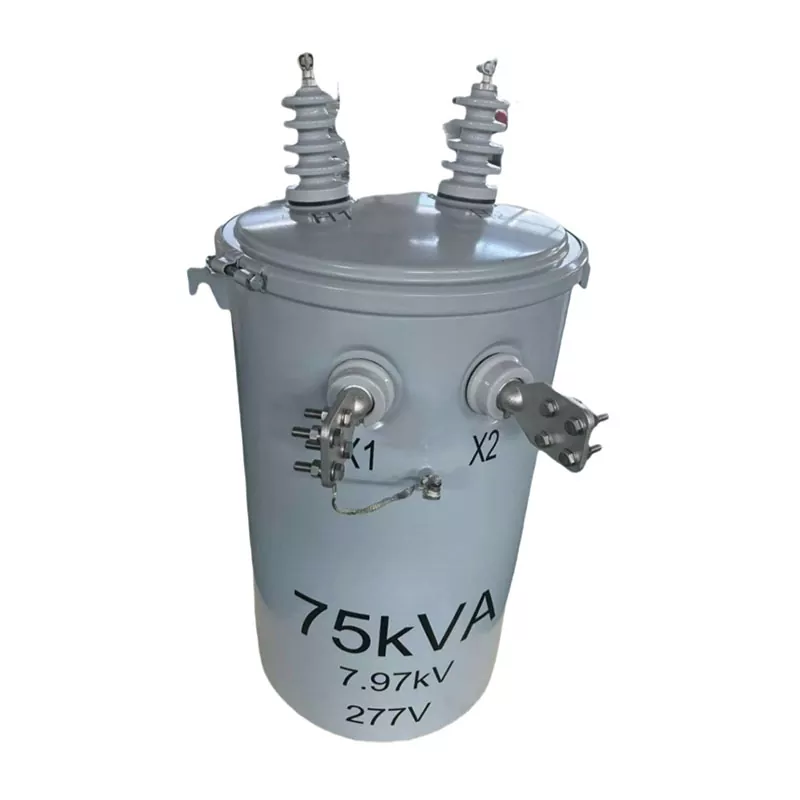

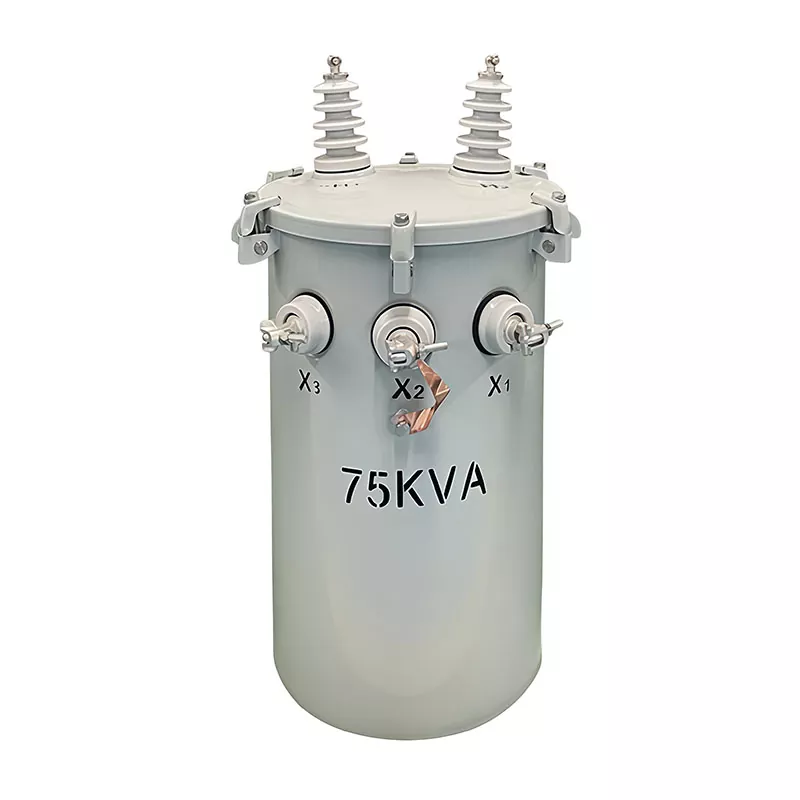

75KVA transformátor montovaný na sloup

75KVA tyčový transformátor od společnosti Guangbian je navržen pro stabilní venkovní distribuci energie v obytných komunitách, projektech elektrifikace venkova, průmyslových parcích, školách, nemocnicích a komerčních zařízeních. Tento transformátor, navržený s pokročilými izolačními systémy a odolnou technologií ponoření do oleje, poskytuje spolehlivou regulaci napětí, nízké ztráty výkonu a dlouhou životnost v různých podmínkách prostředí.

Jako profesionální výrobce transformátorů v Číně s více než 20 lety zkušeností se Guangbian specializuje na výrobu vysoce kvalitních transformátorů na sloup pod 35KV pro zákazníky v Africe, jihovýchodní Asii, Střední Asii, Jižní Americe a na Středním východě.

Co je to 75KVA transformátor montovaný na tyč?

Transformátor montovaný na sloup 75 KVA je kompaktní distribuční transformátor ponořený v oleji, instalovaný přímo na sloupy veřejných služeb, aby redukoval vysokonapěťovou elektřinu na nízkonapěťovou energii vhodnou pro domácnosti, komerční budovy a malé průmyslové aplikace.

Tento typ transformátoru je široce používán, protože nabízí:

● Efektivní distribuce energie

● Snadná instalace a údržba

● Snížení záboru půdy

● Vynikající odolnost proti povětrnostním vlivům

● Stabilní dlouhodobý provoz

Transformátor Guangbian 75KVA se vyrábí podle mezinárodních standardů transformátorů a lze jej přizpůsobit pro různé systémy sítě a požadavky na napětí.

Kapacita a fáze

Začněte s "75 KVA, jednofázové" v horní části datového listu transformátoru. KVA je zkratka pro kilovolt-ampéry – měřítko zdánlivého výkonu. 75 KVA je maximální zatížení, které tato jednotka zvládne. Klíčové slovo: „zvládne“, nikoli „musí běžet“. V praxi udržujte zatížení kolem 80 % jmenovité kapacity. To výrazně prodlužuje životnost transformátoru.

Jednofázový transformátor má jednu vstupní fázi a jednu výstupní fázi. Hodí se pro obytné oblasti, pouliční osvětlení a malé komerční prostory. Třífázové jednotky naproti tomu slouží továrnám a kancelářským budovám, kde je vyžadováno průmyslové napájení 380V.

Parametry napětí

Primární napětí: 4160 Grd Y / 2400V

To vám řekne, k čemu se může vysokonapěťová strana připojit. "Grd Y" znamená uzemněné spojení wye – nulový vodič je spojen se zemí. 4160V je mezifázové napětí, 2400V je mezifázové napětí. Toto je běžné hodnocení v severoamerických distribučních systémech, a proto často uvidíte 4160v transformátor uvedený ve specifikacích pro exportní trhy.

Přepínač odboček má 5 poloh: +2,5 %, 0 %, -2,5 %, -5 %, -7,5 %. Když vstupní napětí kolísá, můžete upravit kohoutek tak, aby byl výstup stabilní. Poloha B nebo 2 označuje jmenovité nastavení.

Sekundární napětí: 120/240V

Toto je nízkonapěťová výstupní strana. Jednofázový transformátor obvykle dodává 120 V nebo 240 V. Výstup 240 V zvládne větší zatížení, jako jsou AC jednotky a ohřívače vody. Strana 120V? To je pro světla a zásuvky. S oběma napětími v jedné jednotce nepotřebujete samostatné nastavení snižování.

Materiály a zpracování

Materiál vinutí: měď

Měď vede lépe než hliník, takže běží chladněji a plýtvá méně energií. Stavíme z mědi v továrně GUANGBIAN v Číně – stojí to předem, ale dlouhodobá spolehlivost za to stojí.

Jádro: Silikonová ocel orientovaná na zrno

Díky křemíkové oceli funguje transformátor magneticky. "Orientovaný na zrno" pouze znamená, že krystaly jsou seřazeny v jednom směru - to snižuje magnetické ztráty. Výsledek? Ztráty naprázdno zůstávají nízké a účinnost stoupá.

Způsob chlazení: ONAN

ONAN = Oil Natural, Air Natural. Olej se pohybuje sám a odebírá teplo z jádra a vinutí. Žádná čerpadla. Žádní fanoušci. Méně věcí k selhání. U jednotky namontované na sloupu uprostřed ničeho se taková jednoduchost počítá.

Metriky účinnosti

Ztráta naprázdno: ≤225W | Ztráta zátěže: ≤750W | Impedance: ≤ 2,5 %

Ztráta naprázdno je to, co transformátor odebírá, když tam sedí, je pod napětím, ale nezatíží. 225 wattů je dost málo. Ke ztrátě zátěže dochází při plné kapacitě – 750 W je pro tuto velikostní třídu normální. Impedance, kolem 2,5 %, ovlivňuje zkratový proud a regulaci napětí.

Budicí proud ≤ 2,5 % vám říká, že kvalita jádra je solidní. K magnetizaci není potřeba moc energie. Toto jsou čísla, která najdete na každém datovém listu transformátoru GUANGBIAN – vyrábíme v Číně a testujeme každou jednotku, než opustí továrnu.

Certifikační standardy

Řada IEEE C57.12, ANSI C57.12.20

IEEE C57 je technický standard transformátoru od Institutu elektrických a elektronických inženýrů. ANSI je americký národní normalizační institut. Když jednotka splňuje obojí, víte, že metody návrhu a testování jsou na mezinárodní úrovni.

Čtení datového listu transformátoru vyžaduje určitou praxi, ale je to základní dovednost pro zadávání zakázek. Máte ještě otázky? Obraťte se na technický tým GUANGBIAN. Vyrábíme v naší továrně v Číně a můžeme vás provést výběrovým procesem jeden na jednoho.

Naše továrna

Plechová dílna

Dílna na navíjení fólie

Navíjecí dílna

Dílna navíjecí pece

Montážní dílna transformátorů

Workshop pro uvedení transformátoru do provozu

Výrobní proces

Výroba každého 75KVA transformátoru montovaného na tyč se řídí přísnými výrobními postupy:

● Řezání a stohování jádra transformátoru

● Výroba vinutí cívek

● Výroba a svařování nádrží

● Proces vakuového sušení

● Sestava transformátoru

● Olejová náplň a těsnění

● Testování elektrického výkonu

● Závěrečná kontrola a balení

Tento integrovaný výrobní systém pomáhá Guangbianu udržovat stálou kvalitu produktů a nákladovou konkurenceschopnost.

Kontaktujte Guangbian

Pokud hledáte profesionálního výrobce a dodavatele transformátorů v Číně, Guangbian může poskytnout přizpůsobená řešení 75KVA tyčového transformátoru podle vašich požadavků na projekt.

Ať už se jedná o váš projekt pro elektrifikaci venkova, průmyslovou distribuci, veřejnou infrastrukturu nebo systémy obnovitelné energie, náš inženýrský tým vám může pomoci spolehlivými transformátorovými produkty a technickými řešeními.

Contact Guangbian today to get:

● Technické konzultace

● Specifikace transformátoru

● Podpora OEM a ODM

● Tovární nabídka

● Řešení mezinárodní přepravy
