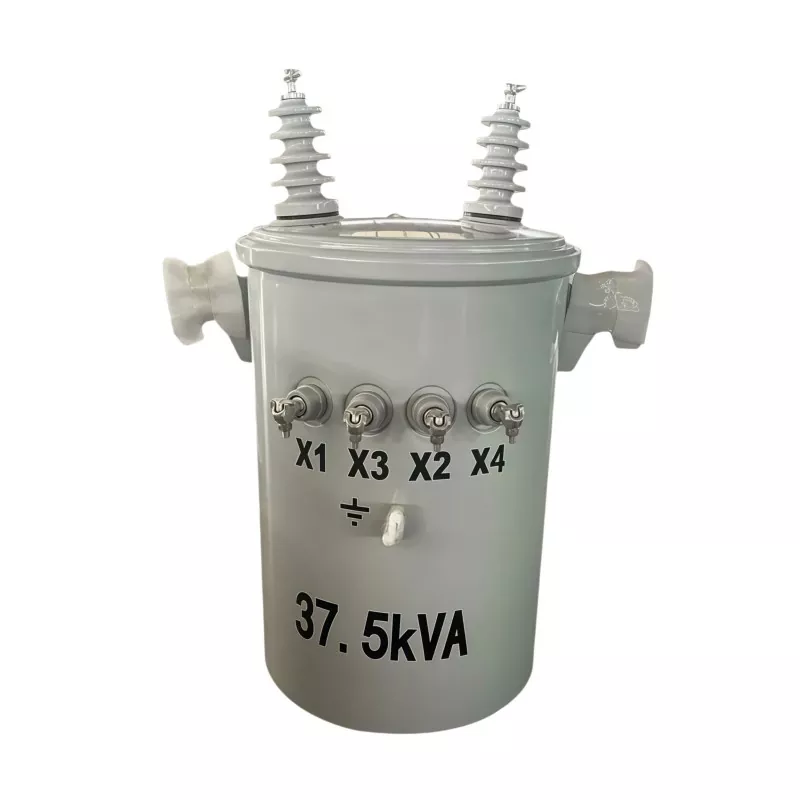

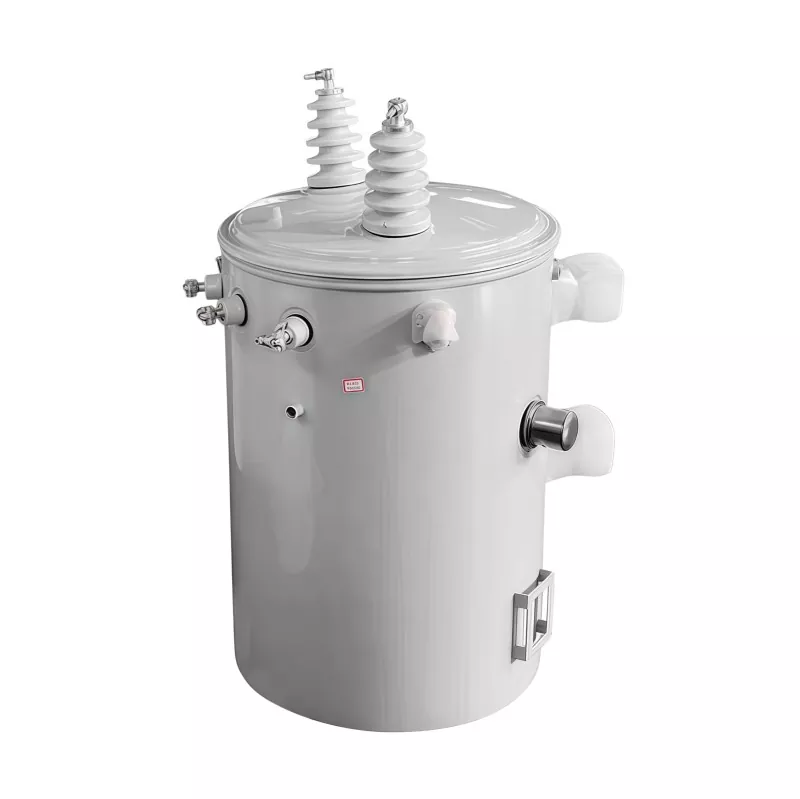

37,5KVA transformátor montovaný na sloup

Transformátor montovaný na sloup 37,5 KVA je elektrický distribuční transformátor instalovaný na stožárech veřejných služeb, aby snížil elektřinu středního napětí z elektrického vedení na nižší použitelné napětí pro obytné, komerční, zemědělské a lehké průmyslové aplikace. Se jmenovitou kapacitou 37,5 kilovoltampérů (KVA) se běžně používá v nadzemních rozvodných systémech k zajištění stabilní, účinné a spolehlivé dodávky elektřiny v městských a venkovských oblastech. Jeho kompaktní konstrukce namontovaná na sloup pomáhá šetřit prostor na zemi, zjednodušuje instalaci a podporuje nákladově efektivní distribuční sítě.

Pracovní princip

Sloupový transformátor pracuje na principu elektromagnetické indukce.

Vstup vysokého napětí

Elektřina středního nebo vysokého napětí je dodávána do primárního vinutí přes nadzemní rozvody.

Generování magnetického pole

Když střídavý proud protéká primárním vinutím, vytváří měnící se magnetické pole uvnitř jádra transformátoru.

Transformace napětí

Toto magnetické pole indukuje napětí v sekundárním vinutí. Na základě poměru závitů mezi vinutími se napětí sníží na nižší použitelnou úroveň.

Stabilní výstupní napájení

Transformovaná nízkonapěťová elektřina je pak dodávána rezidenčním, komerčním nebo průmyslovým uživatelům se stabilním výkonem.

Aplikace

Sloupový transformátor o výkonu 37,5 kVA je navržen pro distribuční soustavy s nízkou až střední zátěží, které účinně snižují elektřinu středního napětí na použitelné nízké napětí pro koncové uživatele. Je široce používán v následujících scénářích:

Bytové rozvody elektřiny

Ideální pro obytné čtvrti, venkovské domy a malé komunity, poskytuje stabilní elektřinu pro osvětlení, domácí spotřebiče a denní spotřebu energie.

Projekty elektrifikace venkova

Běžně se používá ve venkovských systémech rozšiřování sítě a v systémech napájení vzdálených oblastí díky jednoduché instalaci a nízkým nárokům na údržbu.

Zemědělské energetické systémy

Vhodné pro farmy, zavlažovací systémy, zařízení pro chov hospodářských zvířat a skleníky, napájení vodních čerpadel, motorů a zemědělských strojů.

Malé obchodní prostory

Široce se používá v malých kancelářích, maloobchodech, čerpacích stanicích, dílnách a skladovacích zařízeních pro stabilní komerční dodávky elektřiny.

Aplikace lehkého průmyslu

Používá se v malých továrnách, zpracovatelských dílnách a údržbářských zařízeních s mírnou spotřebou energie.

Projekty dočasného napájení

Běžné na staveništích a dočasných venkovních inženýrských projektech vyžadujících flexibilní a spolehlivou distribuci energie.

Pojďme si projít, jak GUANGBIAN vlastně staví jeden.

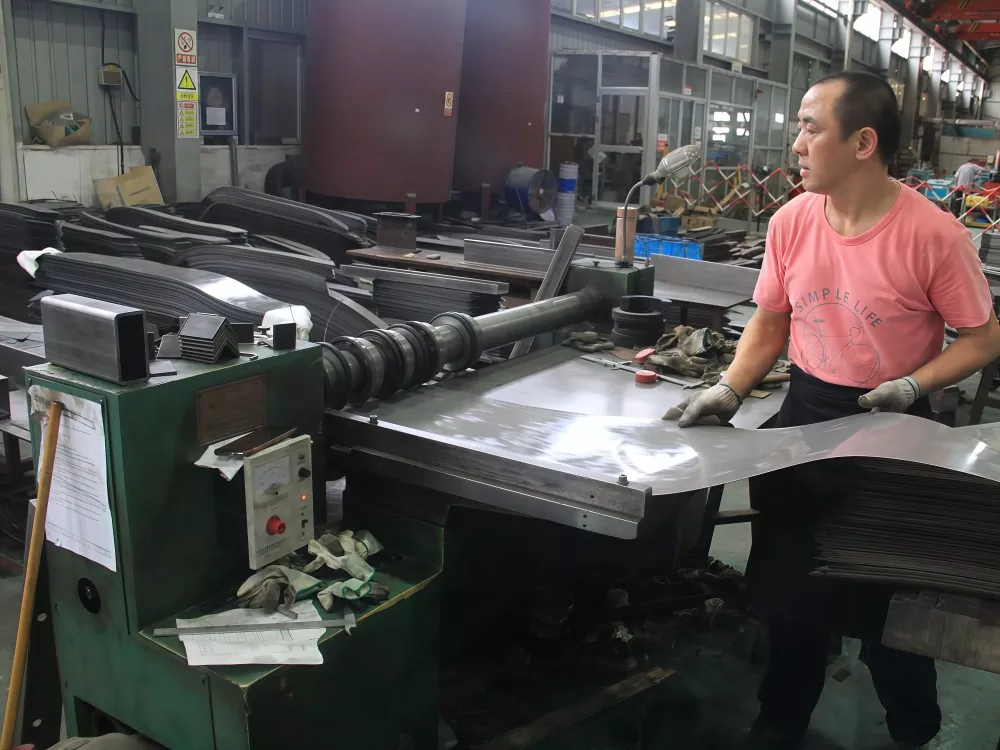

Krok 1: Výroba jádra

Jádro začíná z křemíkové oceli s orientovaným zrnem. Skvělé magnetické vlastnosti, ale je křehký – nemůžete ho vyrazit jako běžnou ocel.

Listy nařežeme na konkrétní rozměry a poté je složíme vrstvu po vrstvě na specializovaném zařízení. Spoje každé vrstvy jsou odsazeny od spoje níže, což udržuje vzduchové mezery v magnetické dráze na minimu. Jakmile dosáhneme cílové tloušťky, celý stoh se pevně sevře a vakuově impregnuje, aby vše uzamkl na místě.

Na tomto kroku závisí proces výroby transformátoru. Faktor stohu, rovinnost povrchu, upínací tlak – kterékoli z nich přehlédnete a ztráty naprázdno překročí specifikaci.

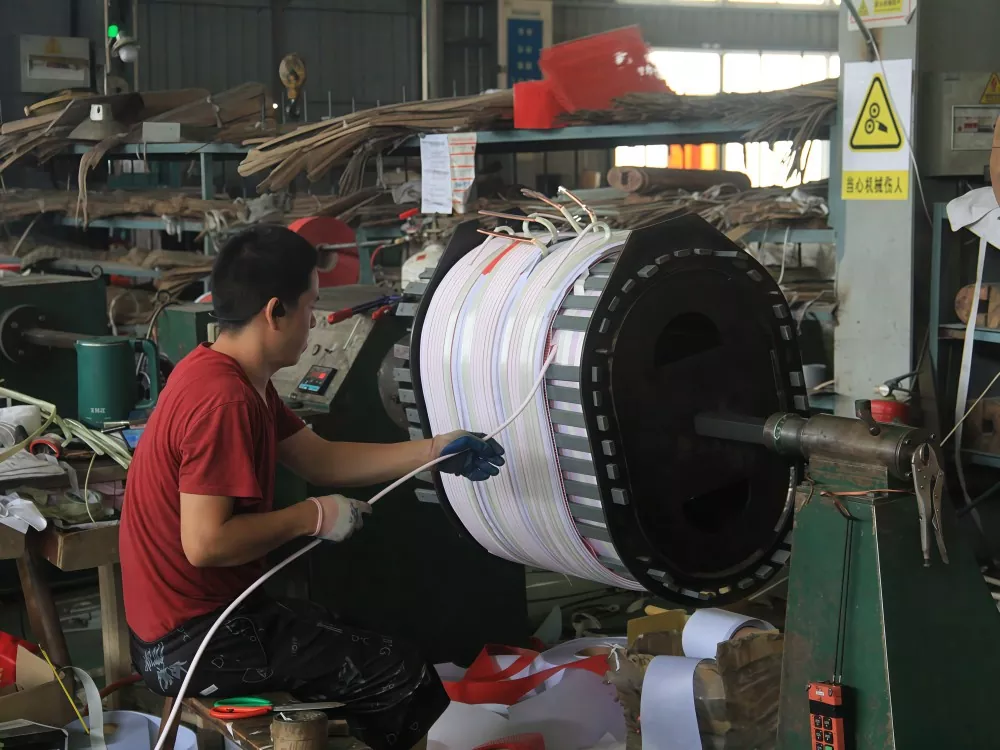

Krok 2: Navíjení

Tady to začíná být kritické. Navíječka běží při kontrolované teplotě a vlhkosti. Operátoři sedí u navíjecích strojů a posouvají měděný drát na formovač cívek, otočení po otočení, aby byl rovný a napnutý.

Transformátor GUANGBIAN 37,5 kva na sloupu používá vinutí z čisté mědi – nikoli hliníku. Vyrábíme je v naší továrně v Číně a záleží na každém detailu: průřez drátu, počet otáček, vzor vrstvení. Vítr je příliš volný, cívka postrádá mechanickou pevnost. Příliš silný vítr, rozdrtíte izolaci.

Po navinutí prochází cívka vakuovou impregnací. Izolační lak prosákne do každé mezery, uzamkne závity na místě a dodá vinutí jak dielektrickou pevnost, tak lepší odvod tepla.

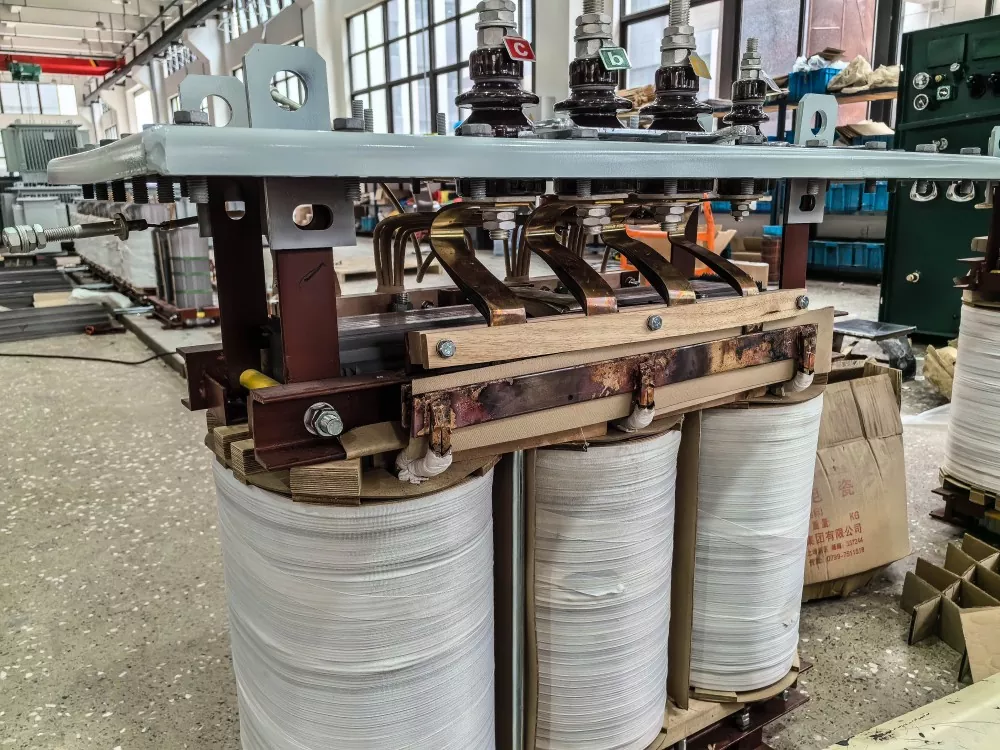

Krok 3: Sestavení jádra a cívky

Navinuté cívky kloužou na nohy jádra. Vloží se izolační distanční vložky, připojí se vodiče a celá aktivní část získá tvar. Vůle mezi vinutími musí splňovat standard – zde žádné zkratky.

Po sestavení projde aktivní část okamžitě továrním testováním transformátoru: test odolnosti proti napětí a měření stejnosměrného odporu. Cokoli, byť jen nepatrně, se v této fázi zachytí.

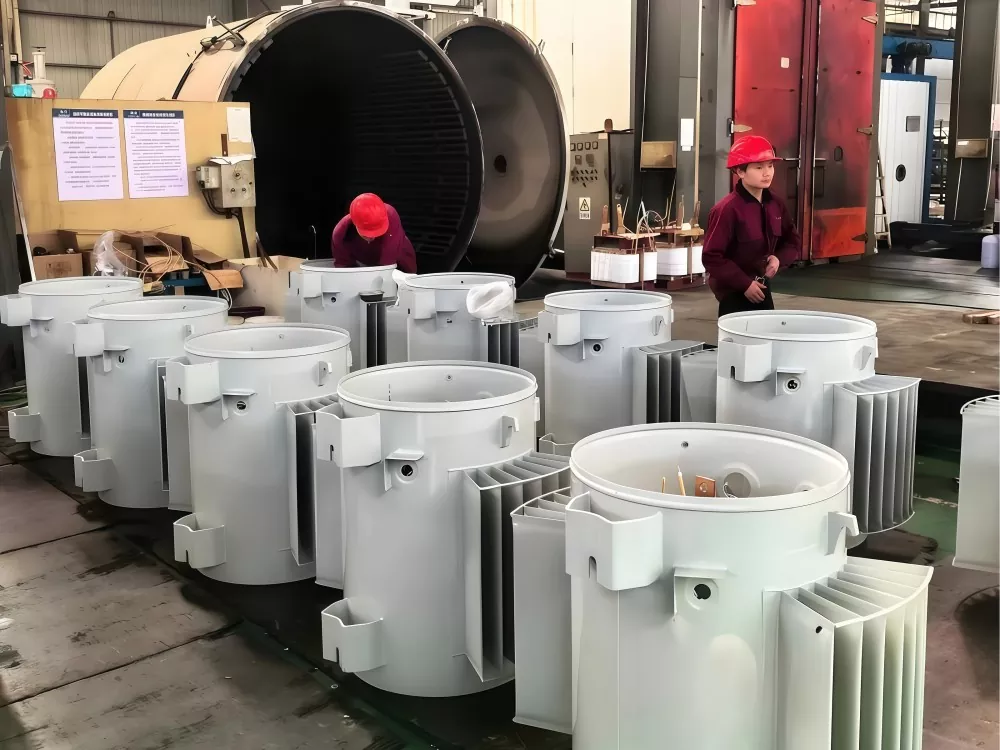

Krok 4: Montáž nádrže

Aktivní část prošla kontrolou? Spustí se do nádrže. Nádrž je plášť transformátoru – naplněný izolačním olejem, který má dvojí funkci: dielektrickou bariéru a chladicí kapalinu.

V GUANGBIAN používáme vysoce kvalitní minerální izolační olej. Před vstupem do nádrže je dehydratovaná a odplyněná. Samotná nádrž má svařovanou konstrukci a každý svar je podroben rentgenové kontrole. Nejsou povoleny žádné úniky.

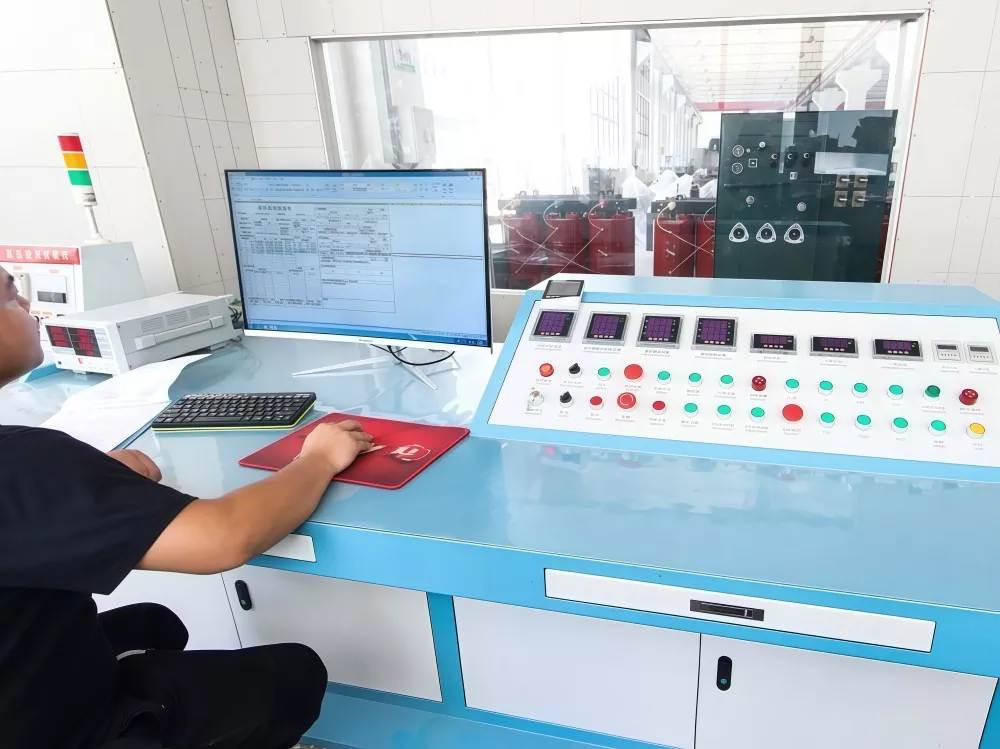

Krok 5: Závěrečné testování

Než jakákoliv jednotka opustí továrnu, projde úplnou testovací rutinou:

Zkouška naprázdno: Zapneme jej, když na sekundární straně není nic připojeno. Údaje o proudu a ztrátách nám říkají, zda se jádro chová. Na pólovém transformátoru 37,5 kva musí být ztráta naprázdno ≤ 113 W nebo nižší.

Zátěžový test: Dejte na něj plnou jmenovitou zátěž a sledujte čísla. Ztráta zátěže zůstává na ≤413W a teplotní stoupání nepřekročí 65°C.

Test odolnosti proti napětí: 21 kV při napájecí frekvenci na vinutí VN po dobu jedné celé minuty. 10kV na straně NN. Pokud izolace drží, jedeme dál.

Test impulsního napětí: 60kV špička zasáhne primární, 30kV zasáhne sekundární. To vám řekne, zda měděný vinutý transformátor zvládne skutečný blesk.

Test izolačního oleje: Průrazné napětí, obsah vlhkosti, faktor rozptylu – každý musí projít.

Každý test jasný? Pak – a teprve potom – získá tovární označení.

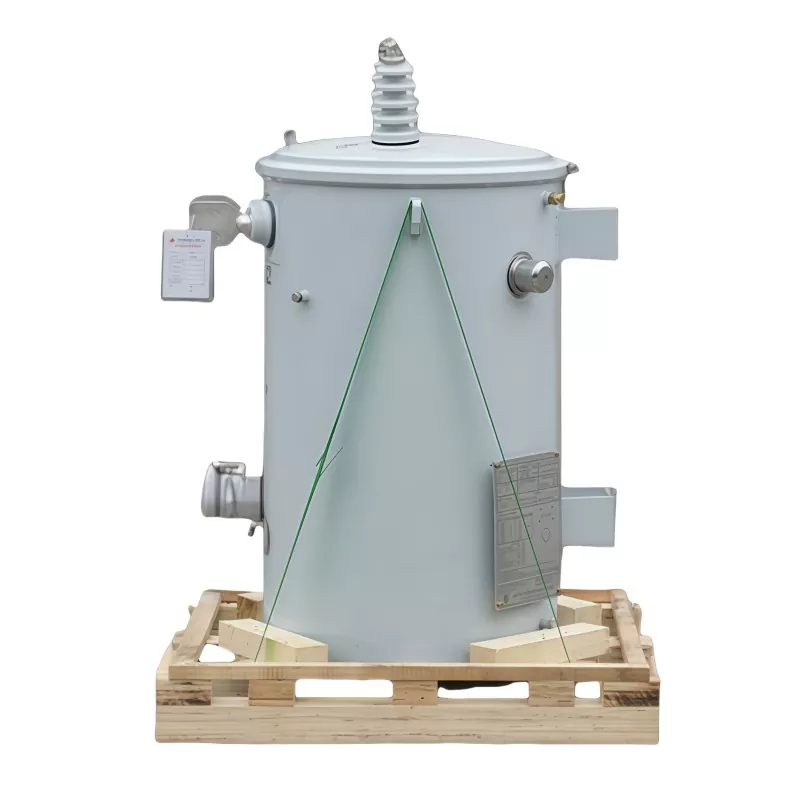

Krok 6: Balení a odeslání

Prošel všemi testy? Transformátor dostane kryt odolný proti vlhkosti, připevní se na dřevěnou paletu a je připraven k odeslání. Každá jednotka GUANGBIAN nese jedinečné sériové číslo – viditelné na typovém štítku a základně. Vysledujte toto číslo a najdete datum výroby, záznamy o zkouškách, dokonce i to, která várka surovin do něj šla.

Nyní máte obrázek. Transformátor montovaný na tyč o výkonu 37,5 kVA není jen kov a drát házený dohromady. Proces výroby transformátoru zahrnuje skutečné řemeslo a skutečné lidi, kteří věnují pozornost na každém kroku. Důležitá je cena, ale důležitější je výrobní kapacita a kontrola kvality.

Proč používat transformátor montovaný na sloup?

Ve srovnání s transformátory namontovanými na zemi nabízejí transformátory na sloupech několik významných výhod:

Prostorově úsporná instalace

Instaluje se na stožáry, což eliminuje potřebu pozemního prostoru nebo vyhrazených transformátorových místností.

Nižší náklady na infrastrukturu

Snižuje náklady na výstavbu tím, že se vyhne potřebě základů, ohrazení nebo dalších stavebních prací.

Efektivní pro distribuci na venkově

Velmi vhodné pro venkovské a odlehlé oblasti, kde se běžně používají nadzemní rozvody.

Snadný přístup k údržbě

Namontováno ve vhodné výšce pro kontrolu, údržbu a výměnu, což snižuje prostoje.

Zvýšená bezpečnost

Zvýšená instalace snižuje riziko náhodného kontaktu, vandalismu a poškození životního prostředí.

Spolehlivý venkovní provoz

Navrženo s vlastnostmi odolnými vůči povětrnostním vlivům a korozi pro dlouhodobý venkovní výkon.

Ideální pro nadzemní energetické sítě

Široce se používá v nadzemních rozvodech jako nákladově efektivní a efektivní řešení napájení.

Chcete to vidět na vlastní oči? GUANGBIAN vyrábí v naší továrně v Číně a vítáme návštěvy továrny. Oslovte a naplánujte si prohlídku.
