Jednopólový montovaný transformátor SWER

Jednopólový montovaný transformátor SWER od společnosti Zhejiang Guangbian Electric Power Technology Co., Ltd je vysoce účinné distribuční řešení navržené pro venkovské a vzdálené energetické systémy s jednovodičovým uzemněním (SWER). Díky více než 20 letům zkušeností s výrobou transformátorů a plné shodě s globálními standardy poskytuje Guangbian stabilní, bezpečnou a nákladově efektivní konverzi napětí pro prostředí mimo síť a prostředí se slabou sítí.

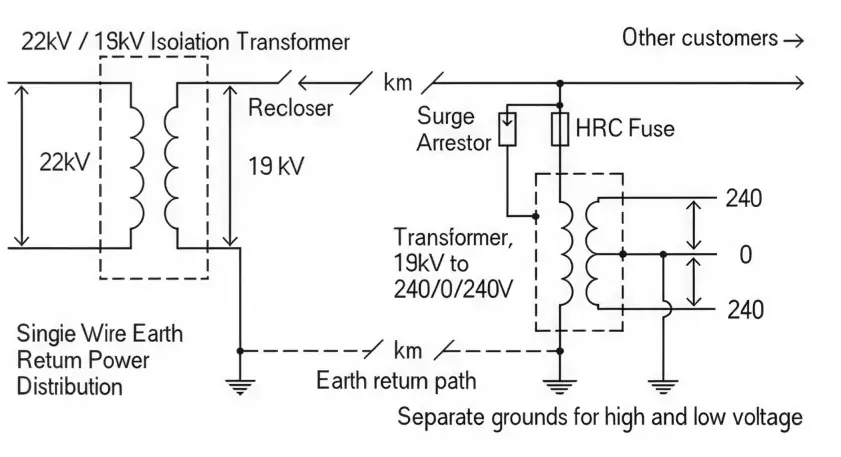

Co je to jednopólový transformátor SWER?

Jednopólový transformátor SWER je specializovaný distribuční transformátor namontovaný na sloupu používaný v jednovodičových systémech zpětného uzemnění, typicky nasazovaný v projektech elektrifikace venkova, kde není k dispozici tradiční třífázová infrastruktura.

Účinně snižuje distribuční výkon středního napětí na použitelné nízké napětí pro obytné, zemědělské a malé průmyslové aplikace.

Je široce používán ve vzdálených sítích díky svým:

● Zjednodušená struktura instalace

● Snížené náklady na infrastrukturu

● Vysoká účinnost v dálkové distribuci

● Silná přizpůsobivost ve venkovském terénu

Čím se tento SWER transformátor liší?

Většina standardních transformátorů není navržena s ohledem na provozní principy SWER. Výsledek? Předčasný rozpad izolace, nestabilita napětí, neúspěšné kontroly a drasticky zkrácená životnost. GUANGBIAN zkonstruoval tuto jednotku speciálně pro požadavky sítí SWER – eliminující tyto bolestivé body od základu.

Čím se tato jednotka odlišuje?

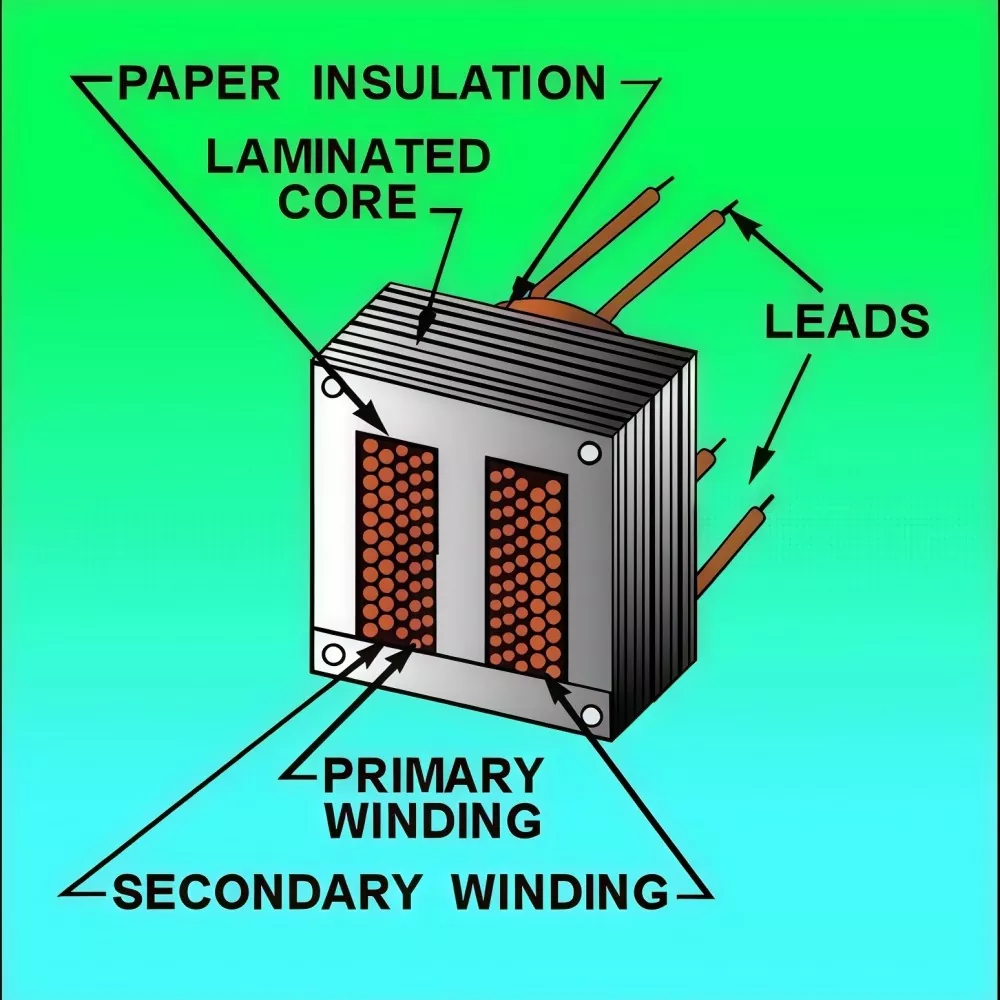

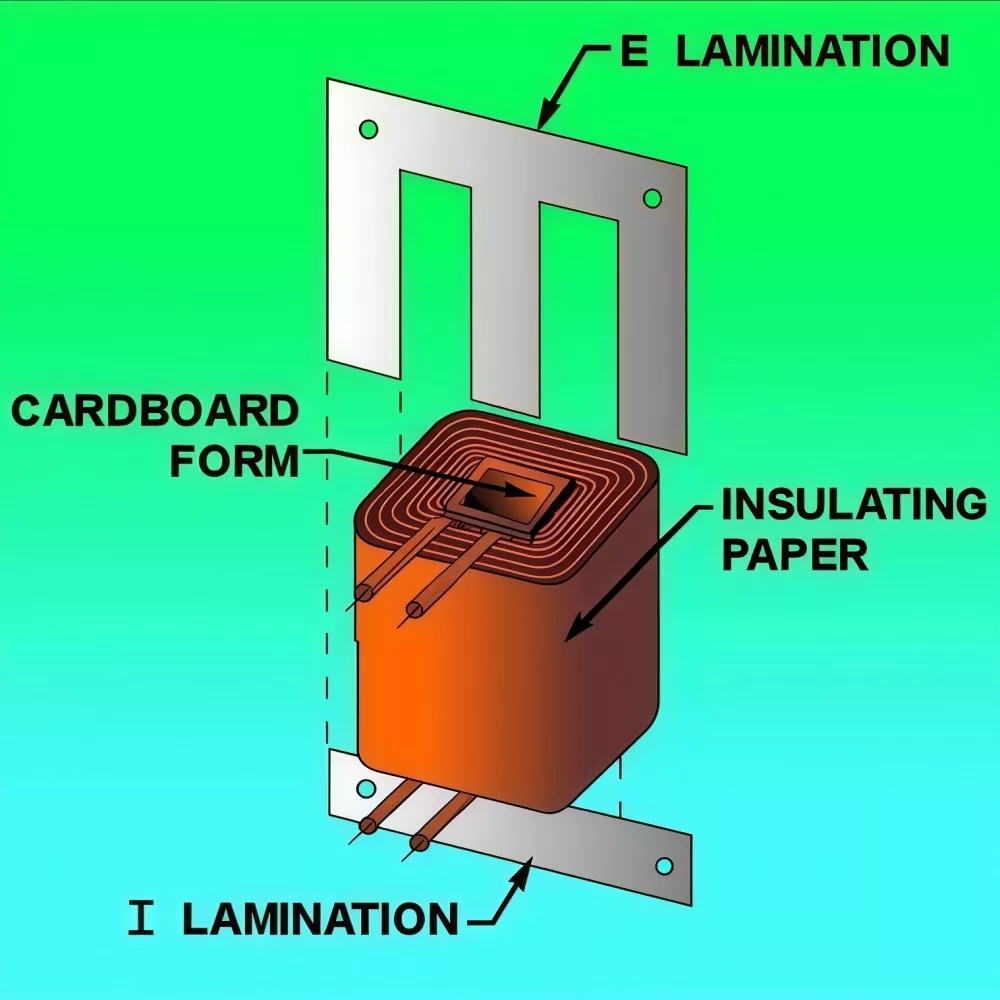

Design vinutí vyladěný pro SWER Duty:

Vinutí jednopólového transformátoru SWER je optimalizováno pro napěťové podmínky specifické pro SWER namísto použití jednotné izolační struktury.

Konstrukce přechodové izolace od svorky A (vedení) po svorku X (zem)

Svorka zesílená pro trvalé namáhání síťového napětí

Progresivní izolace přizpůsobená skutečným úrovním napětí vinutí

Svorka X zesílená pro přímé připojení uzemnění pólu

Na rozdíl od standardních transformátorů navrženo pro podmínky asymetrického napětí SWER

Tato konstrukce zlepšuje spolehlivost a bezpečnost izolace ve venkovských rozvodech SWER.

Tradiční jednofázové transformátory používají jednotnou poloizolaci na obou svorkách. V provozu SWER to znamená, že se izolační napětí v podstatě zdvojnásobí – a selhání se obvykle objeví během 3–5 let. Dedikovaný přístup společnosti GUANGBIAN udržuje izolační napětí v rámci konstrukčních limitů po celou dobu životnosti transformátoru.

Jak nastavení uzemnění udržuje stabilní napětí?

● Předimenzovaný průřez zemnící svorky snižuje odpor zemní cesty a zlepšuje stabilitu zpětného proudu

● Nižší odpor pomáhá předcházet riziku uvolnění spojení a místnímu přehřátí

● Zajišťuje stabilní dráhu proudu SWER s uzavřenou smyčkou s kolísáním výstupního napětí v rozmezí ±2 %

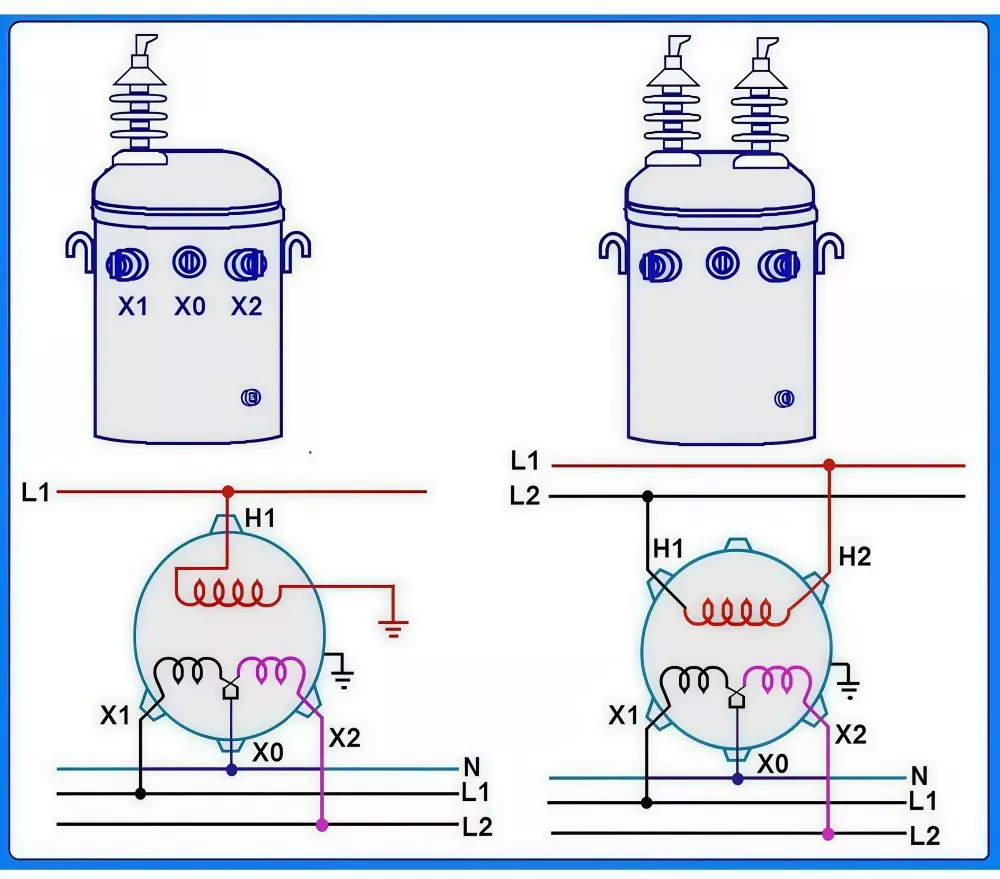

● Vinutí se řídí normami pro označování svorek IEC A/X, zabraňuje chybám v zapojení, jako je obrácená polarita, a zajišťuje správnou instalaci SWER

Regulace napětí na dálku:

● Vybaveno 5polohovým přepínačem odboček naprázdno (rozsah 18kV–20kV)

● Kompenzuje pokles napětí na dlouhých rozvodech SWER

● Udržuje stabilní 240V výstup od začátku do konce linky

● Všechna nastavení kohoutků jsou z výroby kalibrována podle norem přesnosti IEC

To zajišťuje konzistentní výkon a ochranu následného zařízení v dálkových venkovských energetických sítích.

Jak obstojí v náročných podmínkách?

Utěsněné pouzdro ponořené do oleje udržuje vodu a prach mimo, zvládá teplotní výkyvy a chrání před UV zářením. Běží od -40 °C až do +55 °C - vysokohorské náhorní plošiny, otevřené pastviny, zalesněné oblasti a pouštní oblasti spadají do jeho provozního okna bez jakýchkoli zvláštních úprav.

Chlazení ONAN – zkratka pro oil natural air natural – nespoléhá na žádné ventilátory, žádná čerpadla, nic, co se točí nebo se opotřebovává. Po přišroubování k tyči se o sebe v podstatě stará. Pro posádky pracující mimo nejbližší servisní vůz to znamená mnohem nižší náklady na údržbu po dobu životnosti jednotky.

Splňuje mezinárodní standardy

Každá jednotka je navržena, vyrobena a testována podle IEC 60076 – celosvětově uznávané normy pro výkonové transformátory. Papírování a sledovatelnost jsou na místě již od výrobního závodu.

S každým transformátorem jsou dodávány úplné zprávy o továrních testech – užitečné, když podáváte nabídky na projekty nebo potřebujete provést kontrolu.

Systémy SWER vidí jednofázové zemní poruchy jinak než standardní sítě. Tento transformátor je dimenzován tak, aby za těchto poruchových podmínek odebral 20násobek jmenovitého proudu po celé 2 sekundy – když je spárován se standardní ochranou vedení, rychle odstraňuje poruchy a zabraňuje poškození zařízení.

Kde se používá?

Jednopólový montovaný transformátor SWER je ideální pro levné dálkové venkovské a vzdálené napájení:

● Elektrifikace venkova: napájení izolovaných domů s až o ~70 % nižšími náklady na výstavbu vedení ve srovnání s konvenčními systémy

● Vzdálená bezobslužná místa: telekomunikační věže, meteorologické stanice, lesní/požární monitorovací body, hraniční přechody

● Zemědělství: zavlažovací čerpadla, systémy pro chov hospodářských zvířat, skleníky a rozptýlené zemědělské vybavení

● Stavební a těžební tábory: dočasné napájení dálnic, železnic a těžebních operací před rozšířením sítě

● Ostrovy a zařízení mimo síť: malá letoviska, stanice rangerů a vzdálená turistická infrastruktura

Praktické řešení pro oblasti, kde rozšíření konvenčních třífázových sítí není cenově výhodné.

Proč má jednotka GUANGBIAN SWER lepší výkon?

Standardní transformátory často bojují v systémech SWER, což vede k namáhání izolace, nestabilitě napětí a vyšším nárokům na údržbu.

Jednopólový montovaný transformátor GUANGBIAN SWER je navržen speciálně pro provoz SWER:

● Účelová konstrukce vinutí a izolace pro podmínky SWER

● Optimalizovaná struktura uzemnění pro stabilní zpětný proud

● Vylepšená stabilita napětí a spolehlivost systému

● Snížené problémy s údržbou a delší životnost

● Snazší plnění požadavků na kontrolu

● Navrženo pro reálné aplikace SWER, není přizpůsobeno konvenčním modelům transformátorů.

Globální standardy a zajištění kvality

Zhejiang Guangbian Electric Power Technology Co., Ltd si od roku 2004 vybudovala silnou technickou základnu, která se vyvinula z domácího výrobce transformátorů v globálního dodavatele.

Mezi hlavní výhody patří:

● Více než 20 let zkušeností s výrobou transformátorů

● Certifikovaný inženýrský tým s mezinárodní odborností

● Vícedílný výrobní systém zajišťující plnou sledovatelnost procesu

● Neustálé zlepšování designu, účinnosti a dodržování bezpečnostních předpisů

● Nezávislé exportní operace založené v roce 2020

To zajišťuje, že každý jednopólový transformátor SWER splňuje globální očekávání spolehlivosti a bezpečnosti.
