Jak může 150kVA suchý izolační transformátor zlepšit bezpečnou a flexibilní distribuci energie

Shrnutí článku:Správně zvolený transformátor může mít zásadní vliv na bezpečnost distribuce energie, konverzi napětí, kompatibilitu zařízení a spolehlivost místa. The150KVA suchý izolační transformátorzGUANGBIANje určen pro aplikace, které vyžadují elektrickou izolaci a nízkonapěťové rozvody, se vstupem 480V, 400V třífázovým a 230V jednofázovým výstupem, plně měděným vinutím, připojením Delta-Star, krytem z nerezové oceli IP43, automatickým chlazením ventilátorem a ochranou MCCB. Tento článek vysvětluje jeho konfiguraci, pracovní principy, scénáře aplikací, technické úvahy a faktory výběru pro průmyslové a stavební projekty.

Obsah

1. Co je to 150KVA suchý izolační transformátor?
2. Jaké jsou klíčové technické specifikace?
3. Jaké výhody tento transformátor nabízí?
4. Kde jej lze použít?
5. Jak byste měli vybrat správnou konfiguraci?
6. Jak je to v porovnání s jinými možnostmi transformátoru?
7. Jak se vyrábí a testuje?
8. Často kladené otázky
9. Potřebujete přizpůsobené řešení transformátoru?

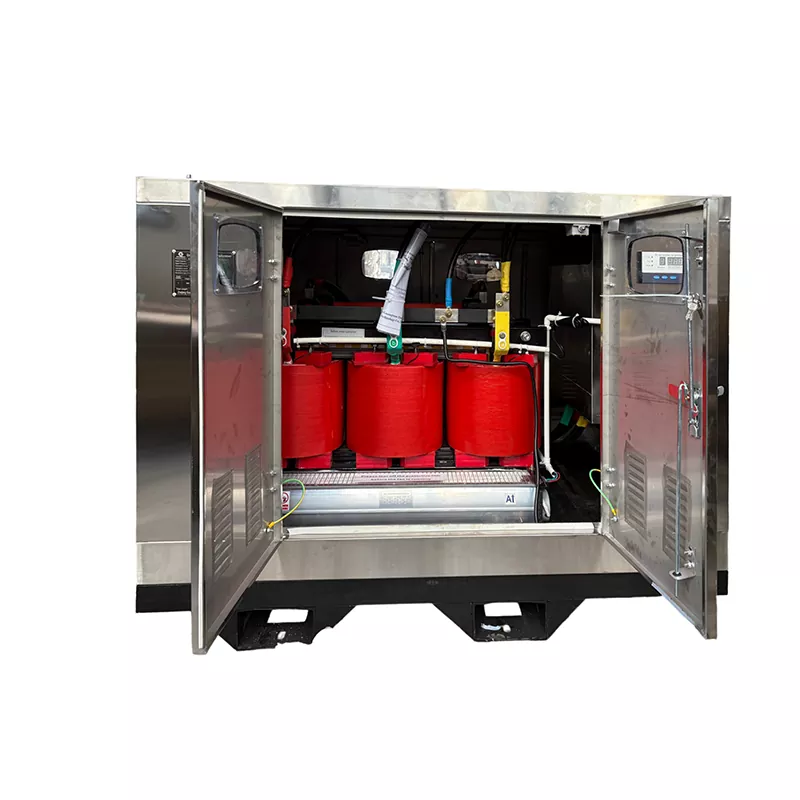

Co je to 150KVA suchý izolační transformátor?

Izolační transformátor suchého typu 150 KVA je třífázový transformátor navržený tak, aby poskytoval elektrickou izolaci při přeměně vstupní energie na požadovanou distribuční úroveň nízkého napětí. Na rozdíl od transformátorů ponořených do oleje používají konstrukce suchého typu spíše pevnou izolaci a chlazení na bázi vzduchu než izolační olej, což je činí zvláště vhodnými pro vnitřní instalace a vybraná průmyslová nebo stavební prostředí.

Konfigurace GUANGBIAN používá aVstup síťového napětí 480Va poskytuje400V třífázový a 230V jednofázový výstup. Jeho zapojení vinutí Delta-Star (Δ-Y) umožňuje sekundární straně poskytnout neutrální bod pro jednofázovou distribuci při podpoře třífázového zatížení.

Se jmenovitou kapacitou 150 kVA může transformátor sloužit směsi strojních zařízení a pomocných elektrických zátěží, pokud byly správně vypočteny skutečné požadavky na místě, startovací proud, účiník, faktor zatížení a současný provoz.

Jaké jsou klíčové technické specifikace?

Pochopení elektrické konfigurace před zakoupením transformátoru je nezbytné, protože napětí, frekvence, uspořádání fází, ochrana krytu, materiál vinutí a způsob chlazení ovlivňují kompatibilitu systému.

Tato konfigurace je zvláště praktická, když jeden zdroj energie potřebuje podporovat jak třífázové stroje, tak jednofázové pomocné zařízení. Kapacita na typovém štítku by však neměla být považována za známku toho, že každé připojené zařízení může současně pracovat na plný jmenovitý výkon.

Jaké výhody tento transformátor nabízí?

Elektrická izolace pro následné zátěže

Izolace odděluje primární a sekundární elektrické obvody pomocí transformátorové vazby. Toto uspořádání může pomoci vytvořit řízený navazující energetický systém a je užitečné v aplikacích, kde je elektrická izolace součástí celkového návrhu rozvodu.

Flexibilní rozvod 400V a 230V

Sekundární konfigurace Delta-Star poskytuje možnosti třífázového i jednofázového rozvodu. Třífázové napájení 400 V může podporovat zařízení, jako jsou čerpadla, jeřáby, svářečky, míchačky betonu a další průmyslové stroje, zatímco napájení 230 V může sloužit osvětlení, kancelářskému vybavení, přenosnému nářadí, klimatizačním jednotkám a pomocným zátěžím.

Plně měděné vinutí

Transformátor používá plné měděné vinutí. Měď má relativně nízký elektrický odpor a správně navržené měděné vodiče mohou pomoci kontrolovat ztráty ve vinutí. Skutečný tepelný výkon stále závisí na dimenzování vodičů, konstrukci transformátoru, okolní teplotě, izolačním systému, ventilaci a podmínkách zatížení.

Automatické řízení chlazení

Teplotní senzory monitorují stav vinutí. Po dosažení přednastavené teploty se začnou automatické ventilátory zvyšovat odvod tepla. Tento přístup je užitečný pro aplikace, kde elektrické zatížení kolísá nebo se provozní teploty mohou zvýšit.

Integrovaná ochrana MCCB

Lisované jističe jsou umístěny na vstupní a výstupní straně. Tyto jističe mohou poskytnout dodatečnou ochranu a izolaci obvodu, přičemž jejich konečné jmenovité hodnoty by měly být vybrány podle velikosti kabelu, připojeného zatížení, očekávaného proudu a požadavků na koordinaci ochrany projektu.

Kde jej lze použít?

Kapacita 150 kVA je vhodná pro mnoho aplikací středního rozsahu elektrických rozvodů, kde vypočtené zatížení spadá do konstrukčních limitů transformátoru.

• Staveniště:Dodává dočasnou energii do jeřábů, mixérů, čerpadel, svařovacího zařízení, osvětlení a kanceláří na místě.
• Průmyslová zařízení:Podporuje výrobní stroje spolu s pomocnými jednofázovými elektrickými zátěžemi.
• Obchodní zázemí:Poskytuje izolovaný nízkonapěťový rozvod tam, kde to vyžaduje elektrická konstrukce.
• Dočasné napájecí systémy:Může být integrován do projektových distribučních systémů.
• Instalace se smíšeným zatížením:Podporuje jak třífázové stroje, tak 230V jednofázová zařízení ze stejného sekundárního systému.

Pro stavební projekty konfigurace projektu Saúdská Arábie dodaná společností GUANGBIAN demonstruje, jak lze integrovat nerezovou skříň, připojení Delta-Star, automatické chlazení ventilátoru, měděné vinutí a další MCCB do návrhu transformátoru specifického pro daný projekt.

Jak byste měli vybrat správnou konfiguraci?

Výběr transformátoru by měl začít spíše elektrickým systémem než pouhým výběrem kVA jmenovité hodnoty. Kompletní technická kontrola by měla zahrnovat následující faktory:

1. Vypočítejte maximální poptávku:Identifikujte skutečné provozní zatížení namísto přidávání pouze jmenovitých hodnot každého připojeného zařízení.
2. Zkontrolujte startovací proud motoru:Motory, kompresory, čerpadla a další indukční zátěže mohou při spouštění vyžadovat výrazně vyšší proud.
3. Potvrďte vstupní napětí:Ověřte, že primární napětí odpovídá dostupnému elektrickému napájení.
4. Potvrďte požadavky na výstup:Určete, zda projekt vyžaduje 400V třífázové, 230V jednofázové nebo jinou kombinaci napětí.
5. Ověřte frekvenci:Potvrďte, zda instalace pracuje při 50 Hz nebo 60 Hz.
6. Zkontrolujte okolní podmínky:Teplota, větrání, prach, vlhkost a místo instalace ovlivňují požadavky na teplo a kryt.
7. Definujte požadavky na ochranu:Jmenovité hodnoty MCCB a následné ochrany by měly být koordinovány s kabely a připojeným zařízením.
8. Potvrďte uspořádání uzemnění:Konfigurace neutrálu a uzemnění by měla odpovídat elektrickému návrhu projektu a platným místním předpisům.

Tyto úvahy jsou zvláště důležité, protože transformátor se může jevit přiměřeně dimenzovaný za normálních provozních podmínek, ale přesto může být vystaven nadměrnému namáhání, pokud se současně spustí více vysokoproudých motorů.

Jak je to v porovnání s jinými možnostmi transformátoru?

Volba mezi suchým typem a technologií ponořenou do oleje by měla vycházet z prostředí instalace, kapacity, požadavků na napětí, platných norem, požadavků na chlazení, dostupného prostoru a celkového návrhu elektrického systému.

Jak se vyrábí a testuje?

U nákupu transformátorů na základě projektu je kvalita výroby pouze jednou částí procesu. Stejně důležitá je přesná interpretace elektrické specifikace zákazníka.

GUANGBIAN vyrábí konfigurace transformátorů podle požadavků projektu. V závislosti na aplikaci lze upravit specifikace, jako je vstupní a výstupní napětí, frekvence, uspořádání vinutí, konstrukce krytu, způsob chlazení a konfigurace ochrany.

Výrobní proces by měl potvrdit klíčové elektrické parametry před zahájením výroby. Tovární testování pak může být provedeno podle dohodnuté technické specifikace a příslušné normy, přičemž jsou k dispozici záznamy o zkouškách a kontrola třetí stranou, pokud to projekt vyžaduje.

Klíčové informace, které je třeba uvést při žádosti o cenovou nabídku

• Požadovaná kapacita kVA
• Primární a sekundární napětí
• Frekvence 50 Hz nebo 60 Hz
• Jednofázové nebo třífázové požadavky
• Preference materiálu vinutí
• Požadovaná konfigurace připojení
• Podmínky instalace uvnitř nebo venku
• Požadavky na ochranu krytu
• Požadavky na chlazení
• MCCB nebo jiné požadavky na ochranu
• Typ zátěže a charakteristiky spouštění motoru
• Platné místní elektrické normy

Poskytnutí těchto podrobností ve fázi nabídky pomáhá výrobci vyvinout konfiguraci transformátoru, která odpovídá skutečnému projektu, spíše než se spoléhat na generický standardní model.

Často kladené otázky

Jaké je výstupní napětí tohoto transformátoru?

Tato konfigurace poskytuje 400V třífázový a 230V jednofázový výstup. Jiné kombinace napětí mohou být vyvinuty podle požadavků projektu.

Mohou zátěže 400V a 230V pracovat ze stejného transformátoru?

Ano. Zapojení Delta-Star poskytuje třífázové sekundární napájení a neutrální bod pro jednofázový rozvod. Připojené zátěže musí být správně vyváženy a musí zůstat v rámci jmenovité kapacity transformátoru.

Jak funguje automatický chladicí ventilátor?

Teplotní senzory monitorují teplotu vinutí. Když je dosaženo přednastavené teploty, řídicí systém aktivuje chladicí ventilátory, aby se zvýšil odvod tepla. Skutečná řídicí teplota by měla odpovídat tepelnému návrhu transformátoru.

Co znamená krytí IP43?

IP43 označuje ochranu proti pevným cizím předmětům větším než 1 mm a ochranu proti stříkající vodě za příslušných testovacích podmínek IPX3. Nemělo by být interpretováno jako zcela prachotěsné nebo vodotěsné.

Stačí 150 kVA na stavbu?

Závisí to na vypočítané spotřebě elektřiny v místě. Před potvrzením požadované kapacity transformátoru je třeba vzít v úvahu startovací proud motoru, svařovací zařízení, současný provoz, dočasné špičkové zatížení, účiník a činitel zatížení.

Lze transformátor přizpůsobit?

Ano. Vstupní a výstupní napětí, frekvence, konfigurace připojení, kryt, způsob chlazení, uspořádání vinutí a konfigurace ochrany mohou být přizpůsobeny podle elektrických požadavků projektu.

Potřebujete přizpůsobené řešení transformátoru?

Výběr správného transformátoru je v konečném důsledku o přizpůsobení elektrické kapacity, přeměny napětí, izolace, ochrany, chlazení a instalačních podmínek skutečnému provoznímu prostředí. S konfigurovatelnými elektrickými specifikacemi a projektově orientovanou výrobou může GUANGBIAN podporovat zákazníky, kteří hledají praktické řešení transformátoru pro průmyslové, stavební a další nízkonapěťové distribuční aplikace. Pokud plánujete nový projekt nebo výměnu stávající jednotky,kontaktujte náss vaším napětím, kapacitou, frekvencí, typem zátěže a požadavky na instalaci, prodiskutujte vhodnou konfiguraci transformátoru a obdržíte cenovou nabídku pro konkrétní projekt.
