2500kVA 35kV olejový distribuční transformátor

2500kVA 35kV olejový distribuční transformátor je olejový distribuční transformátor se jmenovitou kapacitou 2500kVA a vysokonapěťovou stranou 35kV.

Využitím izolačního oleje k současnému zajištění elektrické izolace a odvodu tepla spolehlivě převádí vysokonapěťovou elektrickou energii na energii středního až nízkého napětí a je široce používán v distribučních segmentech energetických systémů.

Klíčové vlastnosti:

Typ: Distribuční transformátor ponořený do oleje

Kapacita: 2500 kVA (střední až velká distribuční kapacita)

Jmenovité napětí: Vstup vysokého napětí 35 kV

Funkce: Transformace napětí + Distribuce energie + Stabilní napájení

Metoda chlazení: Spoléhá na cirkulaci transformátorového oleje pro odvod tepla (typicky ONAN)

Aplikační scénáře: Distribuce elektrické sítě, průmyslové parky, rozvodny, energetické projekty atd.

Požadavky na výběr základního vybavení

V jihovýchodní Asii, na Středním východě, v Africe a Latinské Americe stále roste poptávka po 35kV/0,4kV redukčních transformátorech, tažená průmyslovými parky, projekty modernizace sítě, komerčním rozvojem a integrací obnovitelných zdrojů energie.

Pro většinu kupujících jsou kritéria výběru konzistentní:

● Vysoká energetická účinnost a nízké provozní ztráty

● Dlouhá životnost při nepřetržitém provozu

● Soulad s mezinárodními standardy a certifikacemi

● Stabilní venkovní výkon s minimálními nároky na údržbu

Řada GUANGBIAN S13 (až 2500 kVA) je navržena tak, aby tyto požadavky splnila. Využívá měděnou strukturu vinutí a chladicí systém ONAN, který poskytuje spolehlivý výkon pro 35kV aplikace. Díky shodě IEC60076 a standardní konfiguraci vektorové skupiny Dyn11 je široce používán dodavateli EPC a systémovými integrátory na různých trzích a je běžně zahrnut do výběrových seznamů transformátorů 35kV/0,4kV.

Technické parametry

Transformátor řady S13 2500 kVA — Kompletní technický list:

Níže uvedené klíčové specifikace přímo odpovídají běžným požadavkům na zadávání zakázek a na vyžádání nabízíme také možnosti přizpůsobení specifické pro daný projekt.

Hlavní výhody a technické přednosti

Klíčové výhody

Nižší energetické ztráty

Ve srovnání s tradičními transformátory S9 a S11 řada S13 snižuje ztráty naprázdno až o 30 % a ztráty zatížení přibližně o 15 %, což pomáhá snížit provozní náklady v aplikacích s nepřetržitým provozem.

Nákladově efektivní pro dlouhodobé projekty

U nepřetržitých průmyslových a veřejných provozů mohou úspory energie výrazně snížit náklady životního cyklu a zlepšit návratnost investic v průběhu času.

Vinutí ze 100% bezkyslíkové mědi

Vinutí VN i NN používají vysoce čistou měď pro lepší vodivost, zlepšenou tepelnou stabilitu a vyšší odolnost proti zkratu.

Navrženo pro nepřetržitý provoz při plném zatížení

Transformátor je vhodný do náročného venkovního prostředí a udržuje stabilní výkon při trvalém vysokém zatížení.

Dlouhá životnost

Vyrobeno z odolných izolačních materiálů a robustního konstrukčního provedení, které podporuje spolehlivý provoz po dobu 30 let nebo déle.

Ideální pro nákup průmyslových a užitkových transformátorů

Široce se používá v průmyslových závodech, rozvodných systémech, solárních projektech a infrastrukturních energetických sítích.

Spolehlivé chlazení ONAN pro provoz s nízkými nároky na údržbu

Konstrukce chlazení ONAN (Oil Natural Air Natural) funguje bez pomocných ventilátorů nebo čerpadel, což snižuje body mechanických poruch a požadavky na údržbu. Utěsněná struktura nádrže chrání transformátorový olej před venkovním vzduchem, pomáhá zpomalovat stárnutí oleje a udržuje stabilní výkon v průběhu času. V reálných aplikacích může mnoho jednotek fungovat roky s minimální údržbou, takže se dobře hodí pro vzdálené rozvodny, průmyslové energetické systémy a projekty distribuce veřejných služeb.

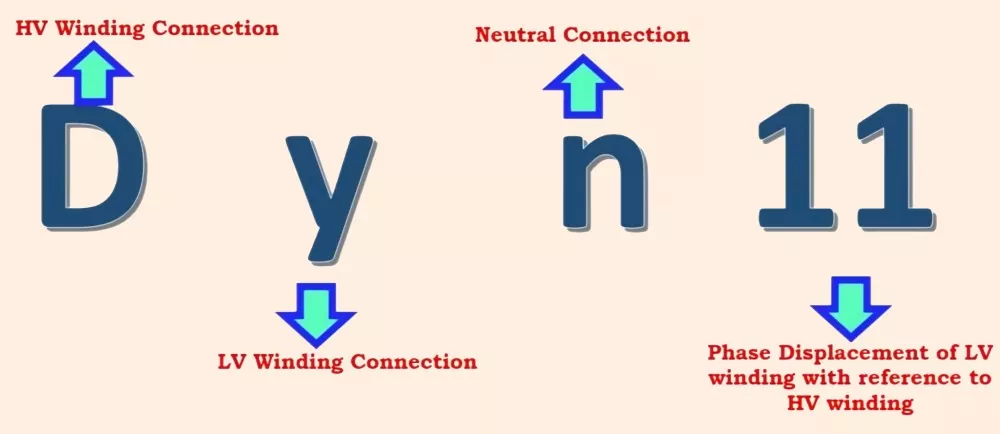

Dyn11 Vector Group - Proč vlastně pomáhá v terénu

Konfigurace Dyn11 potlačuje proudy 3. harmonické a snižuje posun neutrálního bodu – to je druh věcí, které se projevují jako nestabilita při nevyvážených zátěžích v komerčních a průmyslových provozech. Lépe také zvládá jednofázové nakládání, což je skutečný rozdíl, když se potýkáte se smíšeným zatížením. Koordinace ochranného relé je s touto vektorovou skupinou čistší a přidává vrstvu bezpečnosti k celkovému nastavení energetického systému.

Připraveno pro venkovní použití od základu

Nádrž a povlak jsou vyrobeny tak, aby vydržely vysokou teplotu, vlhkost, slaný vzduch a prach, což zajišťuje stabilní provoz v náročných podmínkách. Integrovaná ochrana před bleskem dále zvyšuje provozní bezpečnost.

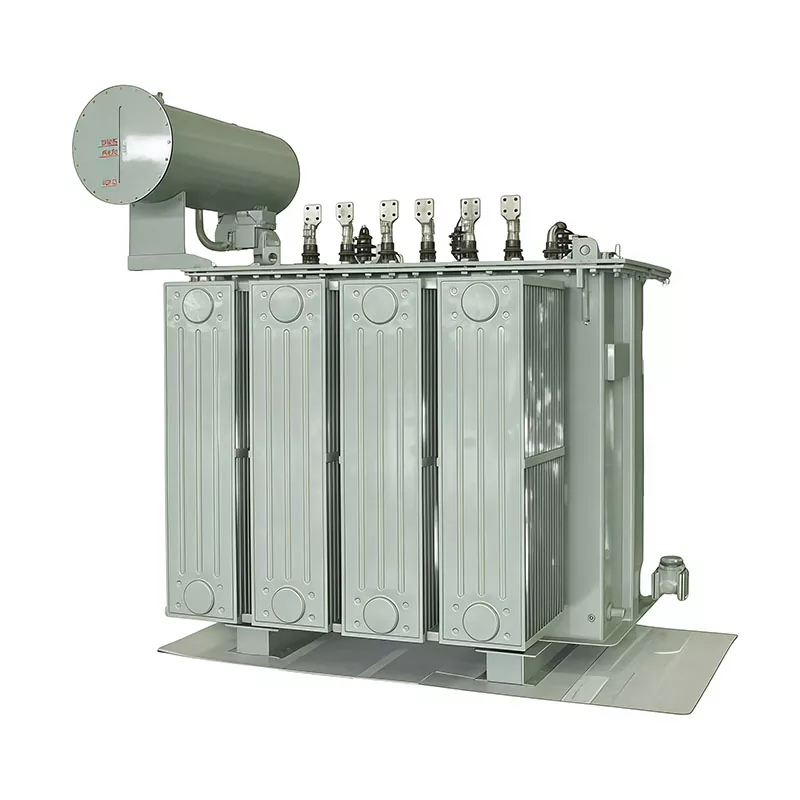

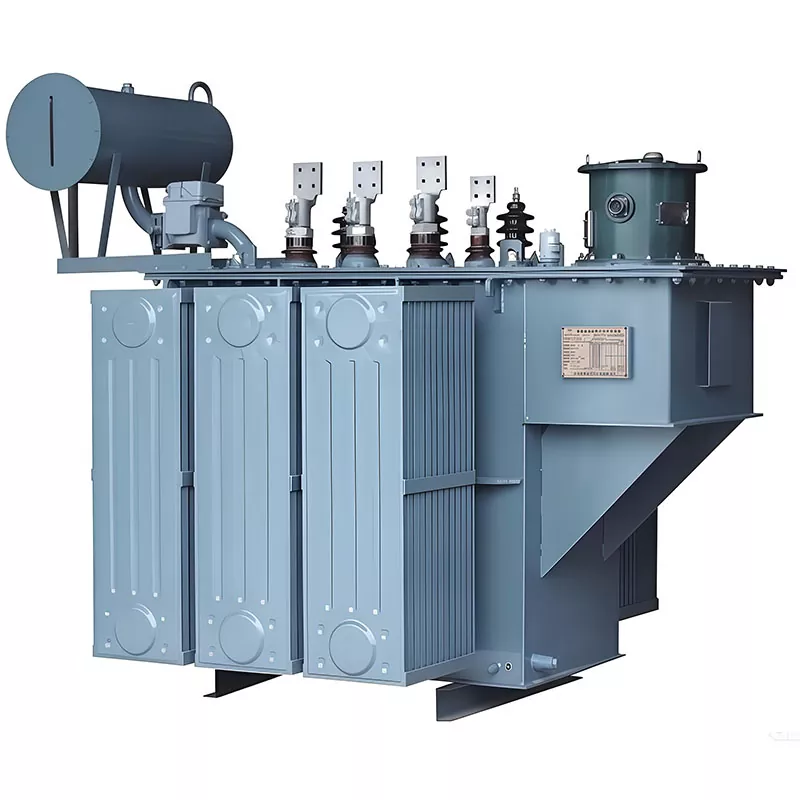

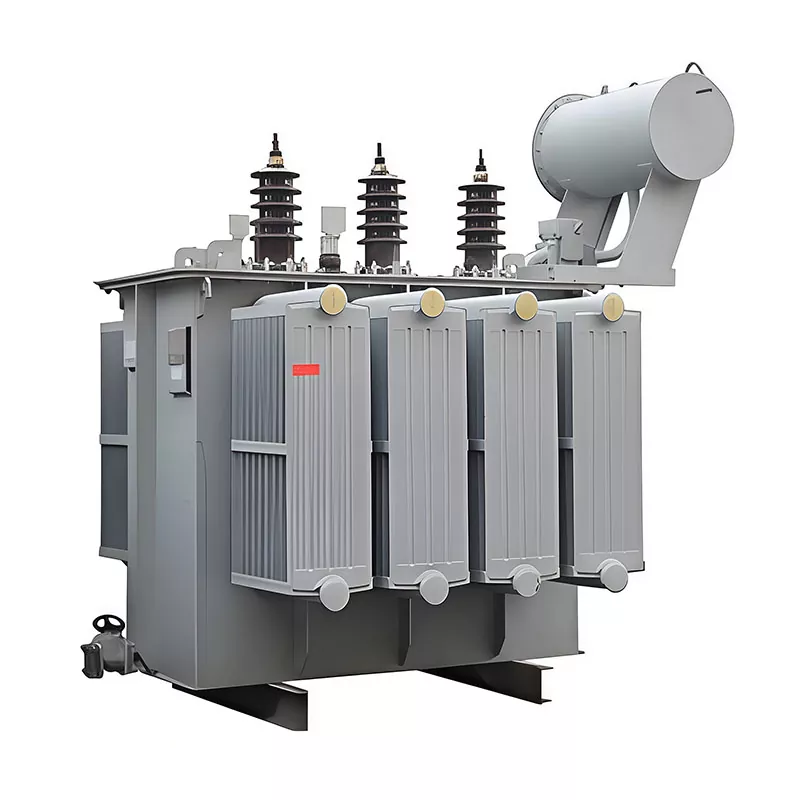

Distribuční transformátor GUANGBIAN S13-M 2500 kVA 35 kV ponořený do oleje, vhodný pro venkovní rozvodny, bezobslužné rozvodny a vzdálené instalace, nevyžaduje žádné další pouzdro nebo stínění, takže je praktickou volbou pro projekty venkovní distribuce energie.

Jako továrna na transformátory se sídlem v Číně a zavedená výroba transformátorů dodává GUANGBIAN jednotky po celé jihovýchodní Asii, na Středním východě, v Africe a Latinské Americe – s vyhovující normou IEC60076 a možnostmi přizpůsobení pro specifické požadavky projektu. Vyžádejte si datové listy nebo technické diskuse.

Naše továrna

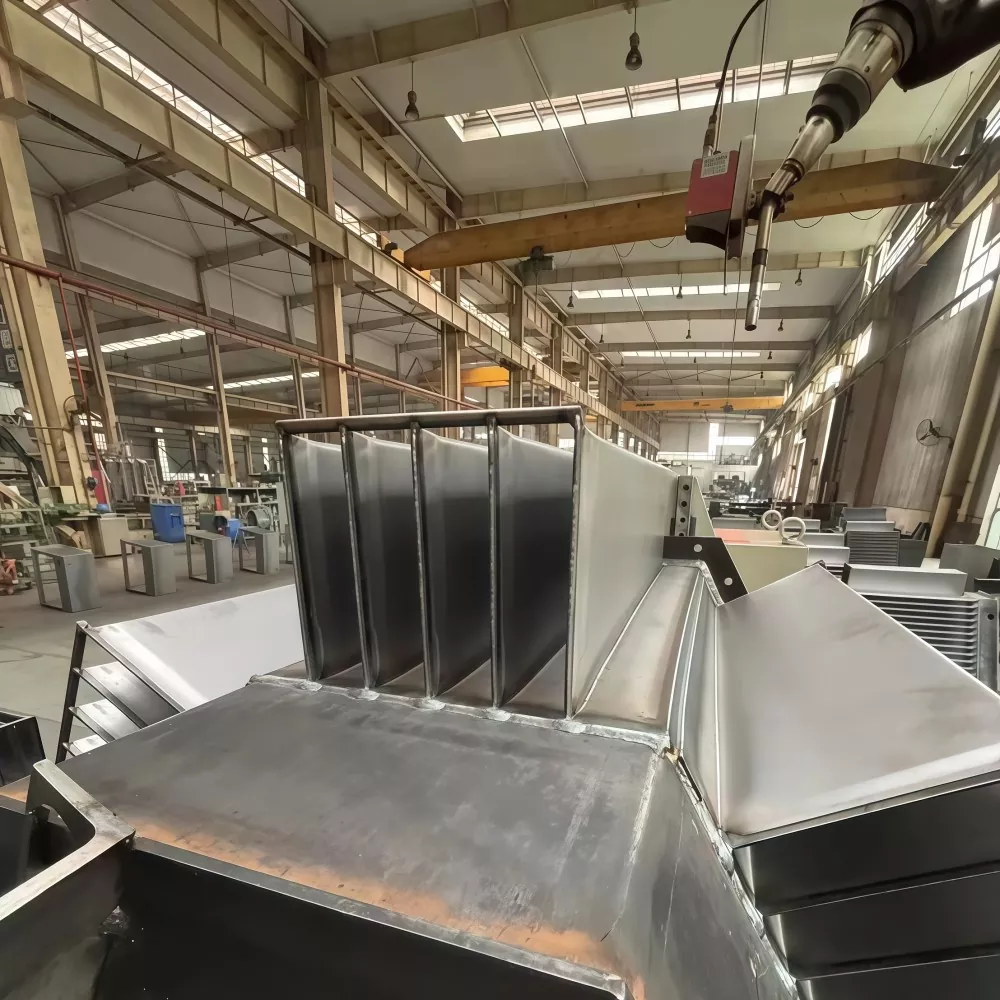

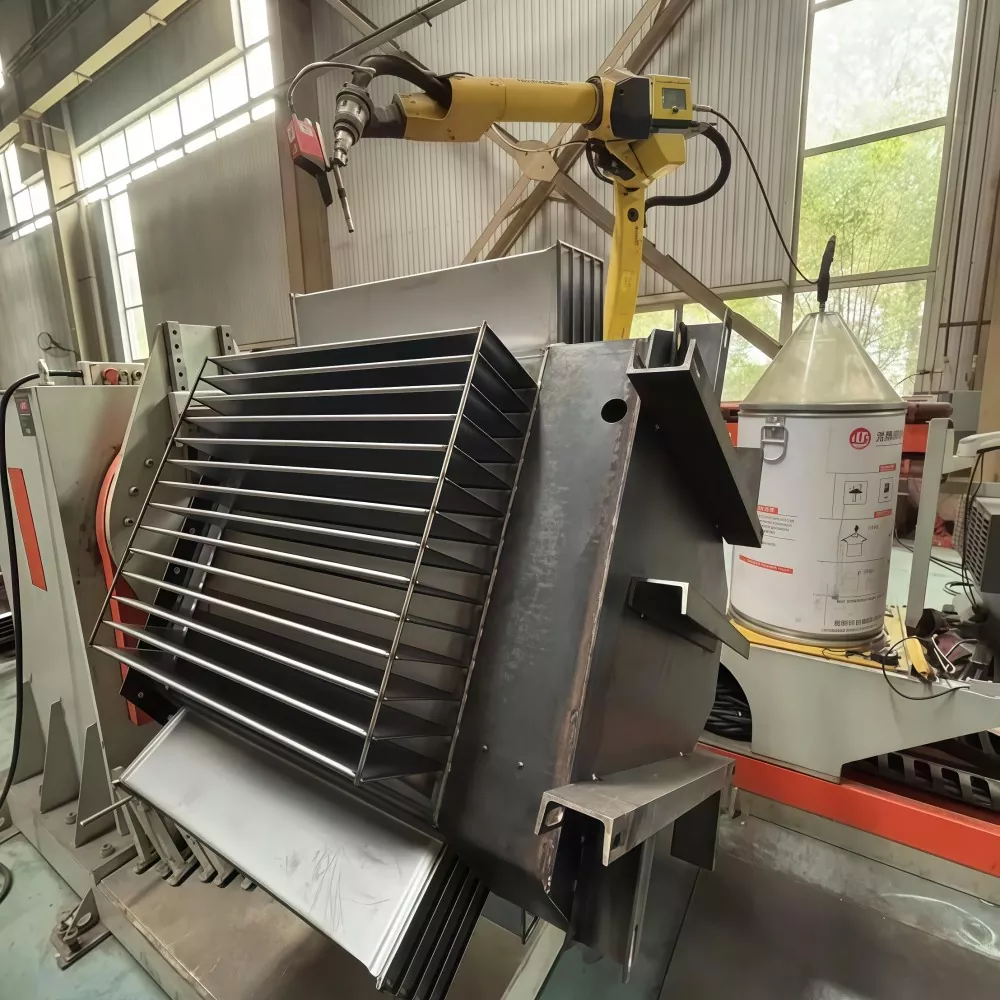

Plechová dílna

Dílna na navíjení fólie

Navíjecí dílna

Dílna navíjecí pece

Montážní dílna transformátorů

Workshop pro uvedení transformátoru do provozu

FAQ

1. K čemu slouží olejový rozvodný transformátor 2500kVA 35kV?

Používá se ke snížení výkonu 35 kV středního a vysokého napětí na nižší distribuční napětí pro průmyslové závody, rozvodny, systémy obnovitelné energie a velké projekty infrastruktury.

2. Co znamená 2500kVA?

2500 kVA označuje jmenovitou kapacitu transformátoru, což znamená, že dokáže zvládnout velké elektrické zátěže vhodné pro průmyslovou a užitkovou distribuci energie.

3. Proč se v tomto typu transformátoru používá olej?

Izolační olej poskytuje jak elektrickou izolaci, tak odvod tepla, pomáhá zlepšovat chladicí výkon a prodlužuje životnost.

4. Jaké jsou výhody jmenovitého napětí 35 kV?

35 kV je běžná úroveň distribučního napětí v sítích středního vysokého napětí, která nabízí efektivní přenos na dlouhé vzdálenosti se sníženou ztrátou výkonu.

5. Jaký způsob chlazení se obvykle používá?

Většina jednotek používá chlazení ONAN (Oil Natural Air Natural), které spoléhá na přirozenou cirkulaci oleje a chlazení vzduchem bez pomocných zařízení.

6. Kde je tento transformátor běžně instalován?

Je široce používán ve venkovních rozvodnách, průmyslových parcích, důlních provozech, solárních a větrných elektrárnách a projektech rozšiřování sítě.

7. Jak dlouhá je životnost?

Při správném návrhu a údržbě fungují distribuční transformátory v olejové lázni obvykle 25–30 let nebo déle.

8. Jaké jsou klíčové požadavky na údržbu?

Rutinní kontrola oleje, monitorování teploty a pravidelné elektrické testování jsou hlavními úkoly údržby, které zajišťují stabilní dlouhodobý provoz.
