Jak může 37,5KVA pólový transformátor zlepšit spolehlivou distribuci energie

Guangbiandodává37,5KVA transformátor montovaný na slouppro nadzemní rozvody sloužící obytným, zemědělským, komerčním a lehkým průmyslovým zátěžím. Tento transformátor, navržený pro praktické venkovní nasazení, kombinuje kompaktní instalaci na sloup, měděné vinutí, olejovou izolaci, řízenou výrobu a tovární testování pro podporu stabilní distribuce středního až nízkého napětí.

Sloupový transformátor o výkonu 37,5 KVA je distribuční transformátor určený ke snížení vysokonapěťové elektřiny z venkovního vedení na nižší napětí vhodné pro koncové uživatele. Jeho jmenovitá kapacita 37,5 KVA je vhodná pro relativně mírné elektrické zátěže, kde je preferována kompaktní, zvýšená instalace transformátoru. Tento článek vysvětluje, jak transformátor funguje, kde se používá, jaké technické faktory ovlivňují výkon, jak se vyrábí a testuje a proč může být instalace na sloup praktická pro moderní nadzemní distribuční sítě.

Obsah

Co je to 37,5KVA transformátor montovaný na sloup?

Jak funguje 37,5KVA transformátor na sloup?

Kde se používá 37,5KVA transformátor na sloup?

Jaké jsou klíčové vlastnosti?

Jak se vyrábí transformátor?

Jaké testování by měli kupující zvážit?

Proč zvolit pólový distribuční transformátor?

Jak by si měli kupující vybrat správný transformátor?

Často kladené otázky

Závěr

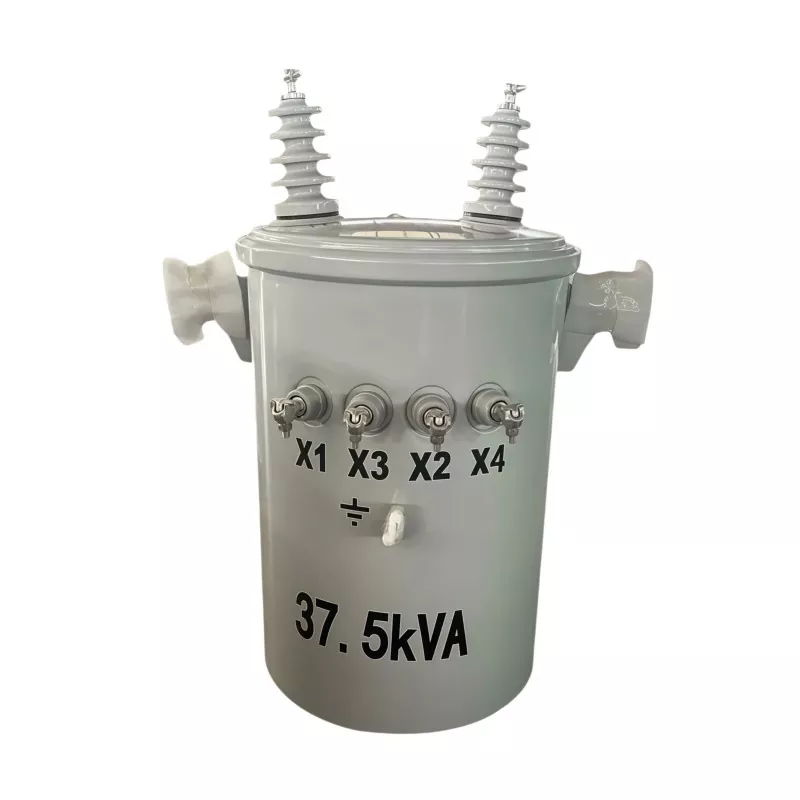

Co je to 37,5KVA transformátor montovaný na sloup?

Sloupový transformátor o výkonu 37,5 KVA je elektrické distribuční zařízení instalované na užitkovém sloupu nebo srovnatelné nadzemní nosné konstrukci. Jeho primární funkcí je snižovat elektřinu středního napětí z nadzemního distribučního vedení na nižší napětí, které mohou využívat domácí, zemědělskí, komerční a lehcí průmysloví spotřebitelé.

Jmenovitý výkon 37,5 kVA představuje zdánlivý výkon transformátoru. V praktickém plánování distribuce může být tato kapacita vhodná pro sítě s mírnou poptávkou, kde by větší transformátor zavedl zbytečnou kapacitu, zatímco menší jednotka by se mohla přetížit.

Konfigurace namontovaná na sloup také poskytuje praktickou alternativu k pozemnímu zařízení. Protože je transformátor vyvýšený, může zůstat k dispozici cenný prostor na zemi pro silnice, budovy, zemědělské provozy nebo jinou infrastrukturu.

Pro kupující, kteří zkoumají různé konfigurace transformátorů, poskytují řešení výkonových transformátorů společnosti Guangbian další informace o možnostech transformátorů ponořených do oleje, suchého typu a na sloupech.

Jak funguje 37,5KVA transformátor na sloup?

Princip činnosti je založen na elektromagnetické indukci. Přestože je zařízení kompaktní, jeho provoz závisí na koordinovaném výkonu mezi magnetickým jádrem, primárním vinutím, sekundárním vinutím, izolačním systémem a chladicím médiem.

1. Vstup středního napětí

Elektrická energie přichází z nadzemní distribuční sítě a vstupuje do primárního vinutí transformátoru. Přesná konfigurace vstupního a výstupního napětí závisí na požadavcích projektu a příslušných normách užitkových služeb.

2. Generování magnetického pole

Střídavý proud protékající primárním vinutím vytváří měnící se magnetické pole v jádru transformátoru. Elektrotechnická ocel s orientovaným zrnem se běžně používá v jádrech distribučních transformátorů, protože její magnetické vlastnosti pomáhají řídit ztráty v jádru.

3. Transformace napětí

Měnící se magnetické pole indukuje napětí v sekundárním vinutí. Poměr závitů mezi primárním a sekundárním vinutím určuje vztah transformace napětí, což umožňuje snížit zdroj středního napětí na použitelné nižší napětí.

4. Nízkonapěťové napájení

Transformovaná elektřina je pak dodávána do připojených spotřebičů prostřednictvím distribuční sítě nízkého napětí. Správné dimenzování transformátoru pomáhá udržovat přijatelné provozní podmínky a zároveň zabraňuje zbytečným ztrátám kapacity a energie.

Kde se používá 37,5KVA transformátor na sloup?

Kapacita 37,5 KVA je zvláště důležitá pro distribuční soustavy s nízkou až střední spotřebou elektrické energie. Mezi typické aplikace patří:

• Rezidenční distribuce:Zásobování domů, seskupení venkovského bydlení a malých komunit.
• Elektrifikace venkova:Podpora rozšiřování sítě v oblastech, kde je široce využívána režijní distribuce.
• Zemědělská zařízení:Poskytování energie pro zavlažovací čerpadla, hospodářské budovy, zařízení pro chov dobytka a vybavení skleníků.
• Malé komerční budovy:Podpora obchodů, kanceláří, dílen, skladů a podobných prostor.
• Lehké průmyslové zátěže:Zásobování menších zpracovatelských zařízení a údržbářských dílen s mírnou poptávkou.
• Dočasné projekty:Zajištění venkovních elektrických rozvodů pro vybrané stavební nebo inženýrské aplikace.

Před specifikací transformátoru by měli inženýři vypočítat skutečnou a očekávanou poptávku po zatížení spíše než vybírat zařízení pouze podle jmenovité kapacity.

Jaké jsou klíčové vlastnosti 37,5KVA transformátoru montovaného na sloup?

Vhodnost stožárového transformátoru pro venkovní distribuční projekt ovlivňuje několik konstrukčních a výkonnostních charakteristik.

Pro nákupní týmy by měly být tyto charakteristiky vyhodnoceny společně s požadovaným poměrem napětí, frekvencí, fázovou konfigurací, úrovní izolace, podmínkami prostředí, použitelnými normami a specifikacemi sítě.

Jak se vyrábí transformátor?

Kvalita výroby má přímý vztah se spolehlivostí transformátoru. U 37,5KVA jednotky namontované na sloupu zahrnuje výrobní proces více řízených fází spíše než prostou montáž nádrže, jádra a vinutí.

Výroba jádra

Jádro je vyrobeno z elektrotechnických ocelových plechů, které jsou nařezány na kontrolované rozměry a sestaveny do magnetického obvodu. Správné stohování, uspořádání spojů, stav povrchu a upínací tlak pomáhají kontrolovat magnetické ztráty a mechanickou stabilitu.

Přesné navíjení

Stupeň vinutí určuje důležité elektrické a mechanické vlastnosti. Informace o produktu společnosti Guangbian specifikují vinutí z čisté mědi pro jednotku 37,5 KVA. Velikost vodiče, počet závitů, napětí vinutí, uspořádání vrstev a izolační systém – to vše je třeba pečlivě kontrolovat.

Po navinutí může vakuová impregnace pomoci izolačnímu materiálu proniknout prostorem uvnitř cívky a zlepšit mechanickou fixaci, dielektrické vlastnosti a přenos tepla.

Sestava jádra a cívky

Hotové cívky jsou sestaveny s jádrem transformátoru, izolačními součástmi a elektrickými spoji. Vhodné vzdálenosti mezi součástmi pod napětím jsou zásadní pro izolační výkon a bezpečný provoz.

Sestavení nádrže

Aktivní část je instalována uvnitř nádrže transformátoru a ponořena do izolačního oleje. Olej slouží jak jako elektrické izolační médium, tak jako chladicí médium. Publikované výrobní informace společnosti Guangbian uvádějí, že minerální izolační olej je před plněním dehydratován a odplyněn, zatímco svary nádrže jsou kontrolovány z hlediska integrity.

Jaké testování by měli kupující zvážit?

Tovární testování je důležitou součástí nákupu transformátoru, protože elektrický výkon nelze spolehlivě vyhodnotit pouze podle vzhledu. Podle zveřejněných informací o produktu Guangbian prochází jeho 37,5KVA jednotka před odesláním několika testy.

• Testování naprázdno:Kontroluje proud a ztráty související s jádrem v podmínkách bez zátěže.
• Testování zátěže:Vyhodnocuje ztráty zatížení a výkon při nárůstu teploty za jmenovitých provozních podmínek.
• Test odolnosti proti napětí:Ověřuje izolační schopnost proti specifikovaným napájecím frekvenčním testovacím napětím.
• Testování impulsního napětí:Pomáhá posoudit schopnost izolačního systému odolávat podmínkám přechodného přepětí.
• Testování izolačního oleje:Hodnotí vlastnosti, jako je průrazné napětí a charakteristiky související s vlhkostí.
• Měření stejnosměrného odporu:Pomáhá identifikovat abnormality v odporu vinutí a elektrických spojeních.

Pro nákup projektu by si kupující měli vyžádat příslušnou zkušební zprávu a potvrdit, že požadavky na zkoušky odpovídají normám cílové země a technickým specifikacím místního dodavatele.

Proč zvolit pólový distribuční transformátor?

Sloupové transformátory jsou praktické zejména tam, kde distribuční síť již spoléhá na venkovní vedení. Jejich zvýšená konfigurace může nabídnout několik inženýrských a infrastrukturních výhod.

• Efektivní využití prostoru:Transformátor nevyžaduje velkou instalační plochu na úrovni země.
• Kompatibilita s nadzemními sítěmi:Konfigurace přirozeně navazuje na nadzemní rozvody.
• Snížené civilní požadavky:Ve srovnání s některými pozemními instalacemi může být zapotřebí méně vyhrazených pozemních konstrukcí.
• Praktické nasazení na venkově:Konfigurace je vhodná pro rozšíření distribučních sítí napříč rozptýlenými komunitami.
• Vhodnost pro venkovní použití:Konstrukce odolná vůči povětrnostním vlivům podporuje exponované provozní podmínky.
• Přístupná údržba:Pracovníci veřejné služby mohou zařízení kontrolovat a provádět na něm údržbu pomocí vhodných bezpečnostních postupů.

Instalace však musí vždy odpovídat místním elektrickým předpisům, požadavkům na zatížení sloupů, vzdálenostem, pravidlům uzemnění, požadavkům na ochranu a postupům veřejných služeb. Výběr transformátoru by proto měl být integrován do celkového návrhu distribuce a neměl by být považován za izolované rozhodnutí o nákupu.

Jak by si měli kupující vybrat správný transformátor?

Výběr transformátoru 37,5 KVA zahrnuje více než jen potvrzení čísla KVA. Inženýři nákupu by měli před zadáním objednávky zkontrolovat kompletní elektrické a ekologické požadavky.

1. Potvrďte zatížení:Vypočítejte současnou poptávku a rozumný budoucí růst.
2. Potvrďte požadavky na napětí:Primární a sekundární napětí specifikujte podle distribuční soustavy.
3. Zkontrolujte konfiguraci fáze:Určete, zda projekt vyžaduje jednofázové nebo třífázové zařízení.
4. Frekvence kontroly:Potvrďte kompatibilitu s frekvencí místní elektrické sítě.
5. Vyhodnoťte podmínky instalace:Zvažte okolní teplotu, nadmořskou výšku, vlhkost, znečištění, vítr a expozici.
6. Ověřte požadavky na ochranu:Koordinujte pojistky, přepěťovou ochranu, uzemnění a další ochranná zařízení.
7. Vyžádejte si technickou dokumentaci:Prohlédněte si výkresy, informace na typovém štítku, zkušební zprávy a příslušné normy.
8. Posoudit schopnosti dodavatele:Zvažte výrobní zkušenosti, kontrolní postupy, sledovatelnost, dodací schopnosti a poprodejní podporu.

Spolehlivý dodavatel transformátorů by měl být schopen prodiskutovat tyto parametry před výrobou, aby konečná konfigurace odpovídala skutečnému projektu, spíše než se spoléhat na obecnou specifikaci.

Často kladené otázky

Co znamená 37,5 KVA na transformátoru?

37,5 KVA je jmenovitý zdánlivý výkon transformátoru. Označuje kapacitu elektrického zatížení za specifikovaných provozních podmínek a měla by být zvažována společně s napětím, účiníkem, okolními podmínkami a příslušnými konstrukčními požadavky.

Kde lze instalovat 37,5KVA sloupový transformátor?

Může být použit ve vhodných nadzemních rozvodech sloužících obytným komunitám, venkovským oblastem, farmám, malým komerčním zařízením, areálům lehkého průmyslu a vybraným dočasným energetickým projektům.

Proč jsou měděná vinutí důležitá?

Měď nabízí vysokou elektrickou vodivost a dobré mechanické vlastnosti pro vinutí transformátoru. Správné dimenzování vodičů a kontrolované napětí vinutí jsou také zásadní, takže materiál vinutí by neměl být hodnocen nezávisle na celkovém návrhu vinutí.

Je transformátor montovaný na sloup vhodný pro každý projekt?

Ne. Vhodnost závisí na požadavcích na zatížení, napěťových úrovních, konfiguraci sítě, instalačním prostředí, normách pro veřejné služby, nosnosti sloupů, bezpečnostních vzdálenostech a místních elektrických předpisech. Konečnou specifikaci by měl potvrdit kvalifikovaný elektrotechnik.

Co bych měl požadovat od výrobce transformátoru?

Kupující by měli zvážit vyžádání technických výkresů, údajů na typovém štítku, dokumentace k rutinním testům, příslušných norem, informací o instalaci, záručních podmínek, podrobností o balení a specifikací dodávky. Při zadávání zakázek na projekty může být cenná také sledovatelnost a dokumentované tovární testování.

Závěr

Transformátor montovaný na sloup o výkonu 37,5 kVA poskytuje praktický způsob, jak snížit vysokonapěťovou elektřinu pro distribuční aplikace se středním zatížením a zároveň efektivně využívat nadzemní infrastrukturu. Jeho výkon závisí na kompletním inženýrském systému, včetně konstrukce jádra, kvality měděného vinutí, izolace, chlazení, integrity nádrže, továrního testování a správné instalace. Guangbian vyrábí transformátory montované na sloup v Číně a podporuje globální odběratele prostřednictvím přímého nákupu a řešení transformátorů. Pokud plánujete projekt elektrifikace venkova, rozvodný systém, zemědělskou energetickou síť nebo komerční aplikace,kontaktujte násprodiskutovat požadované napětí, kapacitu, podmínky instalace, požadavky na testování a přizpůsobené řešení transformátoru pro váš projekt.
