Shrnutí článku:Správně nakonfigurovaný izolační transformátor může zlepšit bezpečnost distribuce energie, přizpůsobení napětí a ochranu zařízení v komerčních a průmyslových elektrických systémech. The50KVA suchý izolační transformátor s MCCBkombinuje izolaci transformátoru, konverzi napětí, integrovanou ochranu vypínače a praktické instalační funkce v jednom kompaktním řešení. S třífázovým vstupem 415V, třífázovým čtyřvodičovým výstupem 220V, měděným vinutím, izolací třídy F, pětipolohovými napěťovými odbočkami, krytím IP23 a integrovanými MCCB je tato konfigurace navržena pro aplikace, kde je důležité spolehlivé napájení a zjednodušená instalace.
Obsah
Proč je suchý izolační transformátor důležitý?
Jak MCCB zlepšuje ochranu transformátoru?
Jaké jsou klíčové specifikace?
Jak pětipolohový přepínač odboček zlepšuje přizpůsobivost napětí?
Jak integrovaný design zjednodušuje instalaci?
Kde lze použít 50KVA izolační transformátor?
Jak se ověřuje kvalita transformátoru před dodáním?
Co by si měli kupující před objednávkou zkontrolovat?
Proč zvolit tuto konfiguraci transformátoru?
Proč je suchý izolační transformátor důležitý?
Elektrická zařízení nefungují vždy za ideálních podmínek napájení. Rozdíly napětí mezi napájecím zdrojem a následným zařízením, elektrické poruchy a potřeba galvanického oddělení, to vše může ovlivnit spolehlivost systému. Izolační transformátor suchého typu poskytuje praktický způsob, jak přizpůsobit napětí a současně vytvořit elektrické oddělení mezi primárním a sekundárním obvodem.

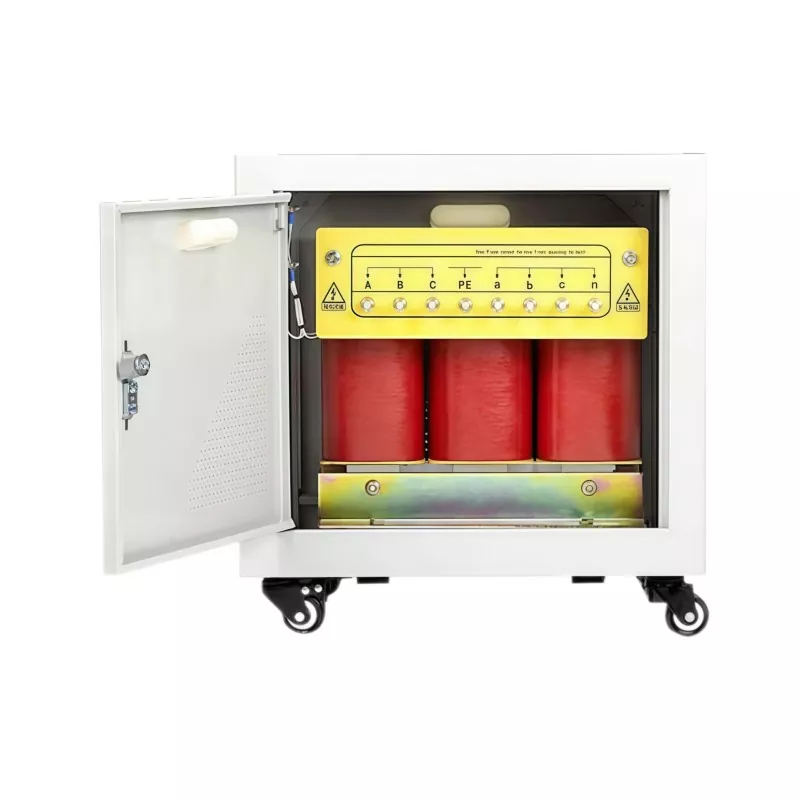

The50KVA suchý izolační transformátor s MCCBzGUANGBIANje navržen kolem třífázového vstupu 415V AC a třífázového čtyřvodičového výstupu 220V. Díky tomu je jednotka vhodná pro aplikace, které vyžadují řízené třífázové napájení 220V z třífázového zdroje s vyšším napětím.
Na rozdíl od transformátorů ponořených do oleje nepoužívají konstrukce suchého typu jako primární chladicí a izolační médium izolační olej. To je může učinit atraktivními pro vnitřní elektrické místnosti, komerční zařízení, výrobní prostředí a další místa, kde je preferována čistá a relativně přímočará instalace.
Jak MCCB zlepšuje ochranu transformátoru?
Jednou z nejpraktičtějších vlastností této konfigurace transformátoru je integrace jističů (MCCB). Namísto toho, aby se s transformátorem a ochranným zařízením zacházelo jako se zcela samostatnými součástmi, návrh zahrnuje ochranná zařízení do skříně transformátoru.
Jednotka používá MCCB na vstupní a výstupní straně. Vstupní jistič je připojen k napájení 415V, zatímco ochrana na výstupní straně je uspořádána pro třífázový čtyřvodičový sekundární obvod.
Tento integrovaný přístup může poskytnout několik praktických výhod:
- Snižuje potřebu dalších externích ochranných zařízení.
- Pomáhá zjednodušit připojení příchozích a odchozích kabelů.
- Poskytuje nadproudovou a zkratovou ochranu pro přidružené obvody.
- Vytváří organizovanější instalaci transformátoru.
- Může snížit kabeláž a instalační práce na místě projektu.
- Umožňuje nakonfigurovat transformátor a ochranná zařízení jako jednu koordinovanou sestavu.
Pro průmyslové zákazníky jsou tyto detaily důležité, protože složitost instalace může ovlivnit dobu projektu, pracovní požadavky a efektivitu uvedení do provozu.
Jaké jsou klíčové specifikace?
Před výběrem transformátoru je nezbytné porozumět elektrické konfiguraci. Následující tabulka shrnuje hlavní specifikace této 50KVA konfigurace.
| Parametr | Specifikace |
|---|---|
| Jmenovitá kapacita | 50 KVA |
| Fáze | 3 fáze |
| Vstupní napětí | 415V AC, 3 fáze |
| Výstupní napětí | 220V, 3 fáze 4 drát |
| Klepněte na Pozice | 380V / 400V / 415V / 430V / 450V |
| Frekvence | 50 Hz |
| Navíjecí materiál | Měď |
| Třída izolace | třída F |
| Nárůst teploty vinutí | ≤ 100 °C |
| Úroveň hluku | <60dB na 1 metr |
| Ochrana krytu | IP23, větrané |
| Materiál pouzdra | Nerez |
| Ochrana | MCCB na vstupní a výstupní straně |
| Sledování | Namontovaný voltmetr |
Kombinace těchto specifikací činí transformátor vhodný pro projekty, kde je třeba přeměnu napětí, elektrickou izolaci a integrovanou ochranu posuzovat společně, spíše než kupovat jako nesouvisející komponenty.
Jak pětipolohový přepínač odboček zlepšuje přizpůsobivost napětí?
Skutečné síťové napětí se může lišit podle umístění a provozních podmínek. Transformátor navržený pouze pro jedno pevné primární napětí může proto vyžadovat další zvážení, pokud je instalován v oblasti, kde se napájecí napětí liší od jmenovité hodnoty.
Tento model poskytuje pět pozic odboček primárního napětí:380V, 400V, 415V, 430V a 450V. Přepínač odboček poskytuje instalačnímu týmu větší flexibilitu při přizpůsobení transformátoru dostupnému napájení.
Například, když se skutečné napájecí podmínky liší od standardního 415V vstupu, lze zvolit vhodnou odbočku, která pomůže udržet zamýšlené sekundární napětí. Tato funkce je zvláště užitečná pro projekty, kde je třeba při výběru transformátoru vzít v úvahu podmínky napájecího napětí.
Přepínač odboček je však typu bez napětí. Před změnou polohy odbočky musí být transformátor zcela vypnutý. Nikdy by se nemělo nastavovat, když je transformátor pod napětím.
Jak integrovaný design zjednodušuje instalaci?
Instalace transformátoru není jen o elektrických specifikacích. Vedení kabelů, ochranná zařízení, dostupnost, konstrukce krytu a uvedení do provozu – to vše může ovlivnit konečný výsledek projektu.
Integrovaná konfigurace MCCB snižuje množství samostatných zařízení, která by jinak mohla být vyžadována kolem transformátoru. Tovární kabeláž mezi transformátorem a jeho ochrannými jističi může také pomoci snížit množství kabeláže v terénu potřebné během instalace.
Pouzdro z nerezové oceli je odvětrávané a má krytí IP23. Jednotka také používá uzamykatelná otočná kolečka s brzdou, která mohou usnadnit polohování a pohyb při instalaci nebo údržbě.
Vpředu namontovaný voltmetr poskytuje přímý způsob sledování napětí v nízkonapěťové komoře. To je užitečné při uvádění do provozu a rutinní kontrole, protože obsluha může kontrolovat indikované napětí bez nutnosti samostatného externího měření.
Kde lze použít 50KVA izolační transformátor?
Kapacita 50 kVA je vhodná pro mnoho středně velkých elektrických aplikací, kde je vyžadováno řízené třífázové napájení. Skutečná vhodnost by měla být vždy potvrzena s ohledem na připojenou zátěž, startovací proud, pracovní cyklus, podmínky prostředí a místní elektrické požadavky.
Typická aplikační prostředí mohou zahrnovat:
- Průmyslová výrobní zařízení
- Komerční budovy
- Tovární elektrické místnosti
- Automatizační a řídicí systémy
- Napájecí zdroje strojů
- Zařízení vyžadující elektrickou izolaci
- Dílny a zpracovatelská zařízení
- Elektrické rozvody vyžadující konverzi 415V na 220V
U projektů s citlivým zařízením by měl být transformátor hodnocen jako součást kompletního systému distribuce energie spíše než jako izolovaná součást.
Jak se ověřuje kvalita transformátoru před dodáním?
Výkon transformátoru silně závisí na kvalitě vinutí, celistvosti izolace, přesnosti elektrického poměru a celkové konzistenci výroby. Z tohoto důvodu by testování mělo být důležitou součástí hodnocení dodavatele.
Podle informací o produktu používá GUANGBIAN před odesláním integrovanou testovací stolici transformátoru. Proces testování zahrnuje kontroly týkající se odporu vinutí, poměru závitů, izolačního odporu, ztrát naprázdno a regulace napětí.
Výrobní proces se také řídí požadavky na testování na základě IEC pro dodávané jednotky. Přístup zdokumentovaného testování poskytuje kupujícím užitečné technické důkazy při kontrole zařízení před instalací.
U zakázkových objednávek mohou kupující také před výrobou projednat požadavky na kontrolu a specifické specifikace projektu s výrobcem. To je zvláště důležité, když transformátor musí vyhovovat konkrétnímu instalačnímu prostředí nebo konfiguraci elektrického systému.
Co by si měli kupující před objednávkou zkontrolovat?
Výběr transformátoru pouze na základě jeho výkonu KVA může vést k nevhodné konfiguraci. Před potvrzením objednávky by týmy nákupu měly zkontrolovat kompletní elektrické a mechanické požadavky.
Mezi klíčové body k ověření patří:
- Primární napětí:Potvrďte dostupné napájecí napětí a konfiguraci fáze.
- Sekundární napětí:Ověřte, že výstupní napětí odpovídá připojenému zařízení.
- Nosnost:Vypočítejte očekávané trvalé a špičkové zatížení spíše než se spoléhat pouze na jmenovité jmenovité hodnoty zařízení.
- Frekvence:Potvrďte, zda projekt vyžaduje 50Hz, 60Hz nebo jinou frekvenci.
- Ochrana:Zkontrolujte specifikace MCCB a určete, zda místní předpisy vyžadují dodatečnou ochranu před nebo po proudu.
- Instalační prostředí:Ověřte, zda je pro zamýšlené umístění dostatečné krytí IP23.
- Nastavení napětí:Zvažte, zda je vícepolohový přepínač odboček výhodný pro místní podmínky sítě.
- Dokumentace:Vyžádejte si technické výkresy, zkušební zprávy, informace o zapojení a další dokumenty potřebné pro schválení projektu.
U mezinárodních projektů je také užitečné si před zahájením výroby ujasnit přepravní rozměry, balení, požadavky na instalaci, platné normy a postupy uvádění do provozu.
Často kladené otázky
Je možné seřídit přepínač odboček, když je transformátor v provozu?
Ne. Přepínač odboček je typu bez napětí a musí být seřízen až po úplném vypnutí transformátoru. Před změnou polohy kohoutku by měly být vždy dodrženy řádné elektrické bezpečnostní postupy.
Obsahuje transformátor MCCB na obou stranách?
Ano. Tato konfigurace integruje MCCB do skříně transformátoru s ochranou na vstupní a výstupní straně. Přesné uspořádání jističe by mělo být před objednáním potvrzeno podle projektových elektrických požadavků.
Je stále potřeba samostatná rozvodná skříň?
V mnoha instalacích mohou integrované MCCB snížit potřebu samostatného ochranného krytu. Místní elektrické předpisy a celkový návrh distribuce však mohou vyžadovat další ochranu nebo spínací zařízení.
Je tento 50KVA transformátor vhodný pro venkovní instalaci?
Kryt má krytí IP23 a je určen pro vnitřní nebo vhodně krytá místa. Pro plně exponovaná venkovní prostředí zahrnující silný déšť, prach nebo jiné nepříznivé podmínky může být vhodnější vyšší úroveň ochrany krytu.
Jaký typ navíjecího materiálu se používá?
Transformátor používá měděné vinutí. Měď je široce používána pro vinutí transformátorů kvůli její elektrické vodivosti a vhodnosti pro spolehlivý přenos energie.
Lze transformátor přizpůsobit?
Ano. Konfigurace transformátoru může být projednána podle požadavků projektu, včetně elektrických parametrů, ochranných opatření, nastavení odboček, požadavků na kryt a dalších aspektů specifických pro aplikaci.
Proč zvolit tuto konfiguraci transformátoru?
Dobře navržený transformátor by měl dělat víc než jen převádět napětí. Mělo by se hodit k elektrickému systému, zjednodušit instalaci, poskytnout odpovídající ochranu a zůstat praktické pro dlouhodobý provoz. The50KVA suchý izolační transformátor s MCCBkombinuje třífázovou kapacitu 50 KVA, konverzi napětí 415 V na 220 V, měděné vinutí, izolaci třídy F, pětipolohové nastavení napětí, integrované jističe, konstrukci krytu z nerezové oceli IP23, monitorování napětí a tovární testování do jednoho navrženého řešení.
Pro kupující, kteří hledají čínského výrobce transformátorů schopného dodávat přizpůsobená řešení suchých izolačních transformátorů, GUANGBIAN poskytuje praktickou možnost pro projekty, které vyžadují integrovanou ochranu a konfigurace specifické pro aplikaci. Pokud hodnotíte specifikace, plánujete novou elektrickou instalaci nebo porovnáváte dodavatele transformátorů, prohlédněte si 50KVA suchý izolační transformátor s MCCB a prodiskutujte své požadavky na projekt přímo s výrobcem. Pro specifikace napětí, konfiguraci MCCB, požadavky na kryt, zkušební dokumenty nebo přizpůsobená řešení transformátorů,kontaktujte nászískáte technické pokyny a řešení přizpůsobené vaší aplikaci.
