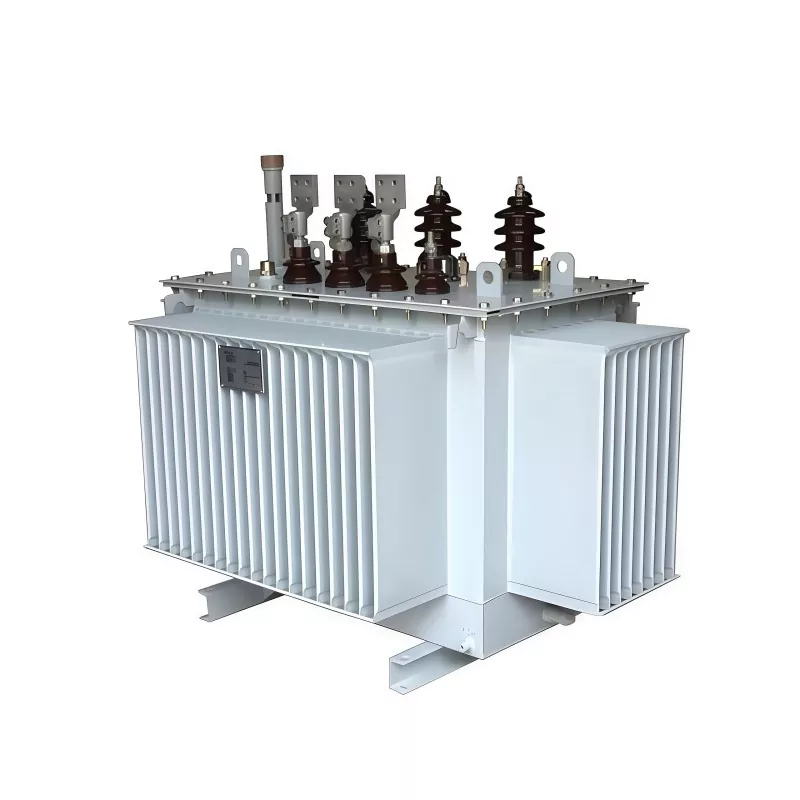

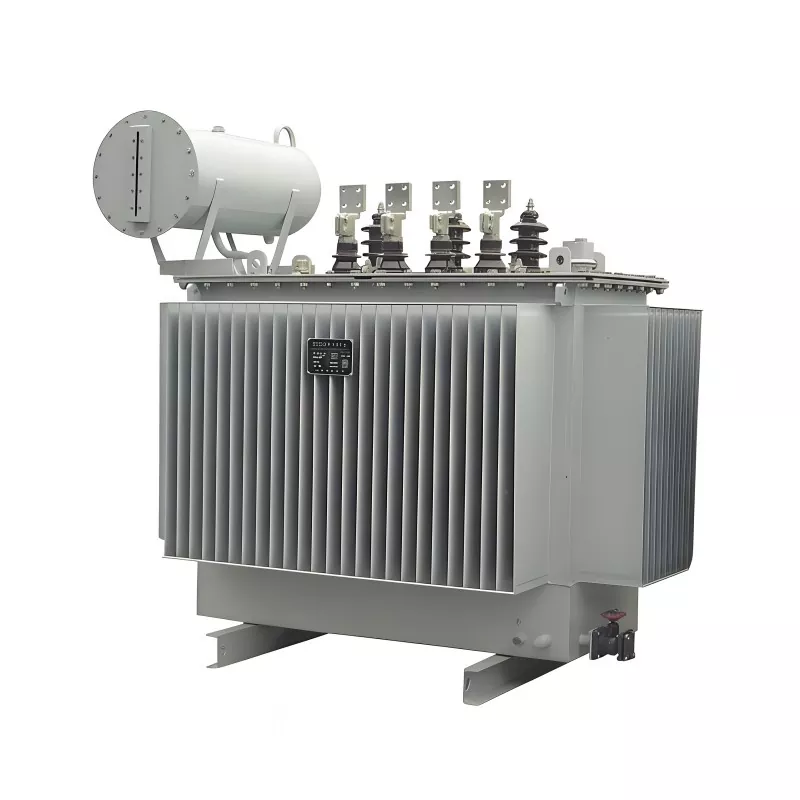

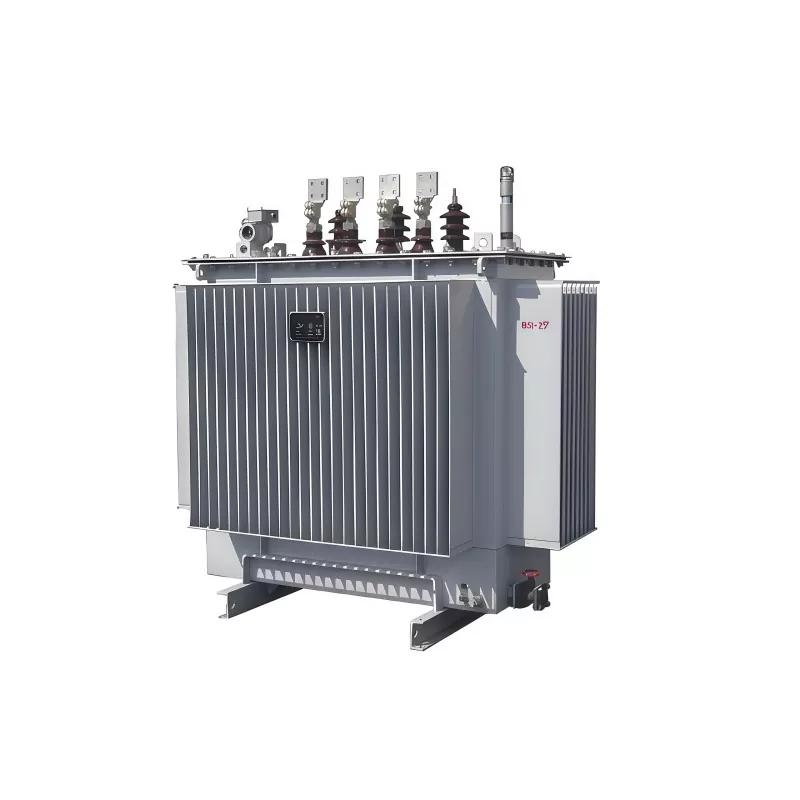

800KVA 15KV transformátor ponořený do oleje

800kVA 15kV olejový ponořený transformátor je třífázový napájecí transformátor určený ke snížení vysokého napětí (15kV třída) na použitelné nízké úrovně napětí pro průmyslové, komerční a užitkové aplikace.

Využívá transformátorový olej (minerální nebo alternativní izolační olej) jako izolační i chladicí médium. Olej přirozeně cirkuluje, aby odváděl teplo generované vinutím, což zajišťuje stabilní výkon při nepřetržitém zatížení.

Mezi klíčové vlastnosti patří:

Jmenovitý výkon: 800 kVA

Primární napětí: třída 15 kV (běžně systémy 13,8 kV / 15 kV)

Způsob chlazení: Samochlazení v olejové lázni (ONAN)

Konstrukce s vysokou účinností a nízkými ztrátami

Silná přetížitelnost a dlouhá životnost

Je široce používán v rozvodných sítích, kde jsou rozhodující spolehlivost, odvod tepla a trvanlivost.

Normy továrního testování

Test odporu vinutí

Každá jednotka je testována pomocí DC testeru odporu a dvouramenného můstku pro kontrolu odporu vinutí. To zajišťuje, že uvnitř 800kVA 15kV olejově ponořeného transformátoru nejsou žádné výrobní vady nebo uvolněné spoje.

Ověření poměru napětí a fázového posunu

Tester převodového poměru transformátoru, průmyslový frekvenční napájecí zdroj a voltmetr se používají k potvrzení, že poměry primárního a sekundárního napětí odpovídají návrhovým hodnotám a že zapojení vektorové skupiny je správné.

Zkratová impedance a test ztráty zátěže

Zkouška nakrátko se provádí pro ověření impedančních charakteristik a ztrát zátěže. To zajišťuje, že výkon transformátoru odpovídá konstrukčním a provozním požadavkům.

Ztráta naprázdno a test proudu naprázdno

S otevřenou sekundární stranou a jmenovitým napětím přivedeným na primární stranu se měří ztráta naprázdno a proud, aby se potvrdila shoda s dohodnutými výkonovými údaji.

Po dokončení všech testů je pro každou jednotku vydán protokol o továrním testu. Jakákoli nevyhovující položka je přepracována a znovu testována.

GUANGBIAN udržuje přísnou kontrolu kvality, aby bylo zajištěno, že každý transformátor opustí továrnu plně otestovaný a připravený na spolehlivý dlouhodobý provoz.

Zkušební zařízení továrny na transformátory GUANGBIAN

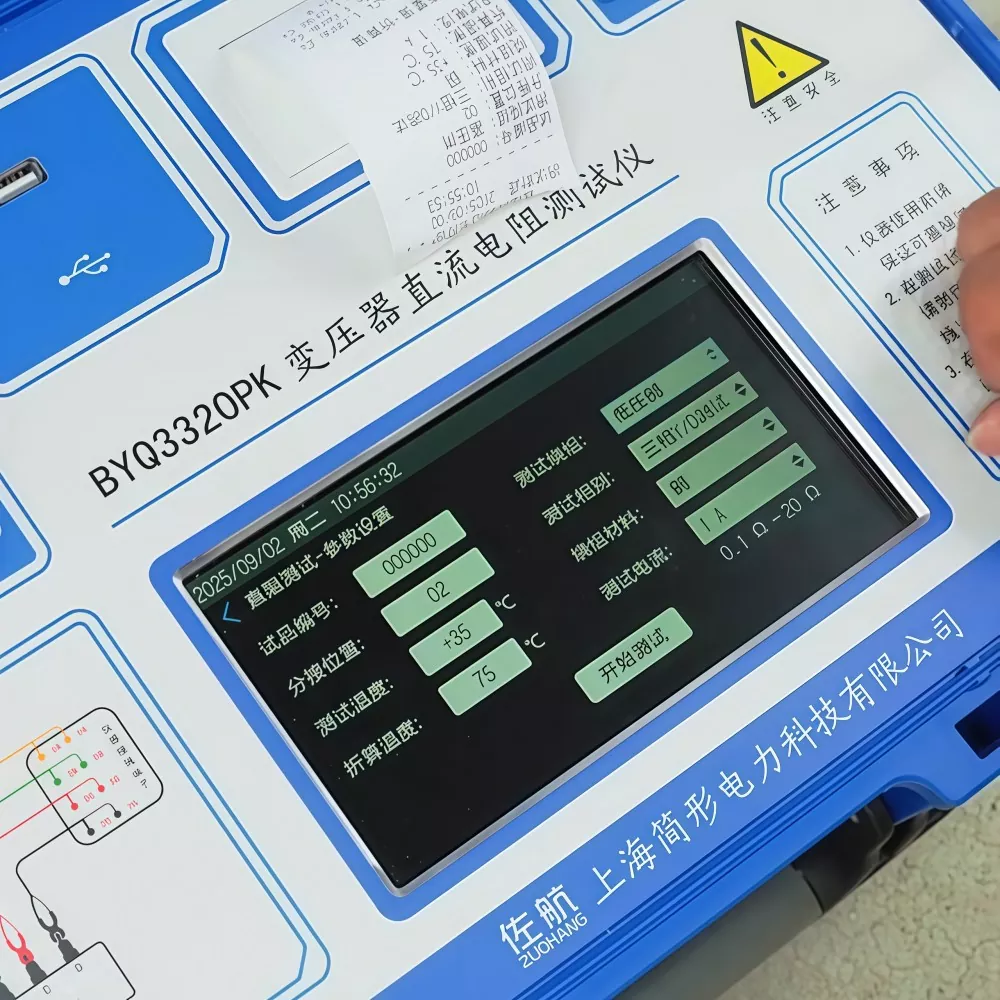

Zkoušečka stejnosměrného odporu

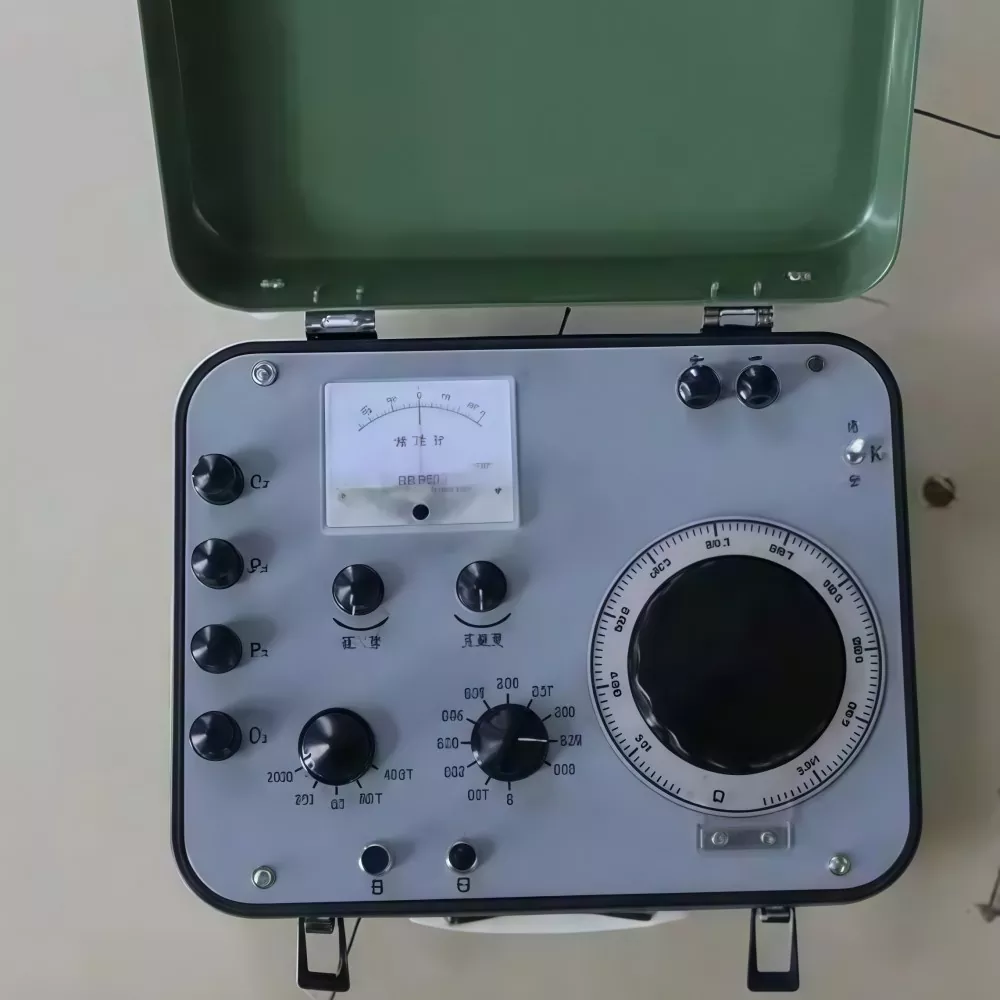

Kelvinův most

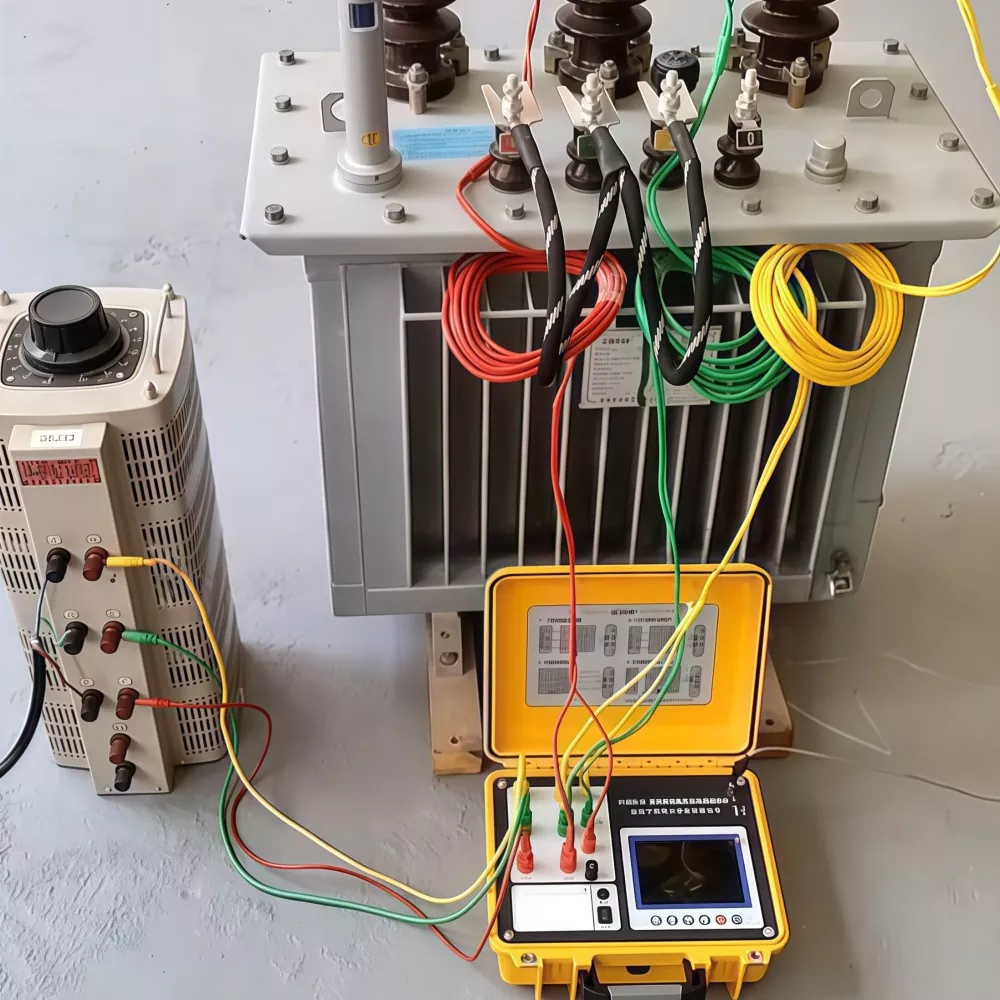

Zkoušečka poměru transformátoru a napájecí zdroj s regulací napětí s nastavitelným napětím

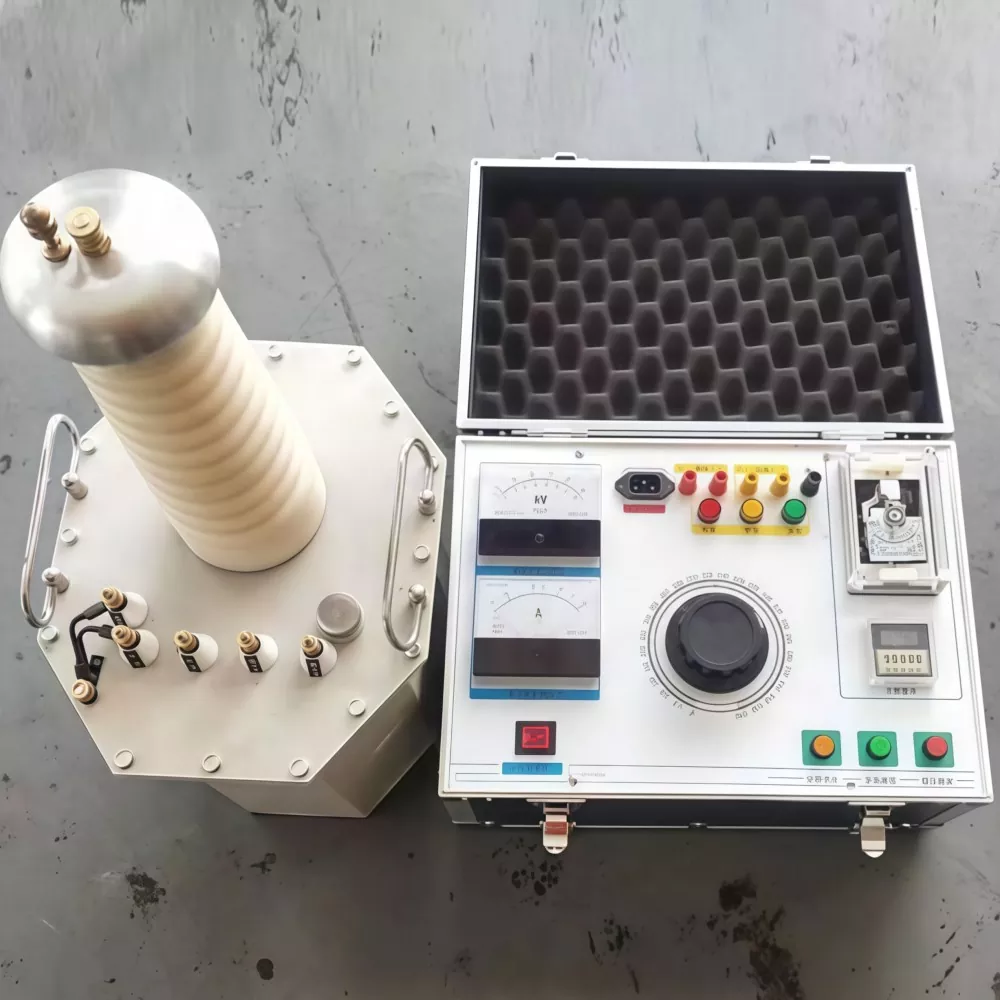

Budicí transformátor a vícefrekvenční generátor energie

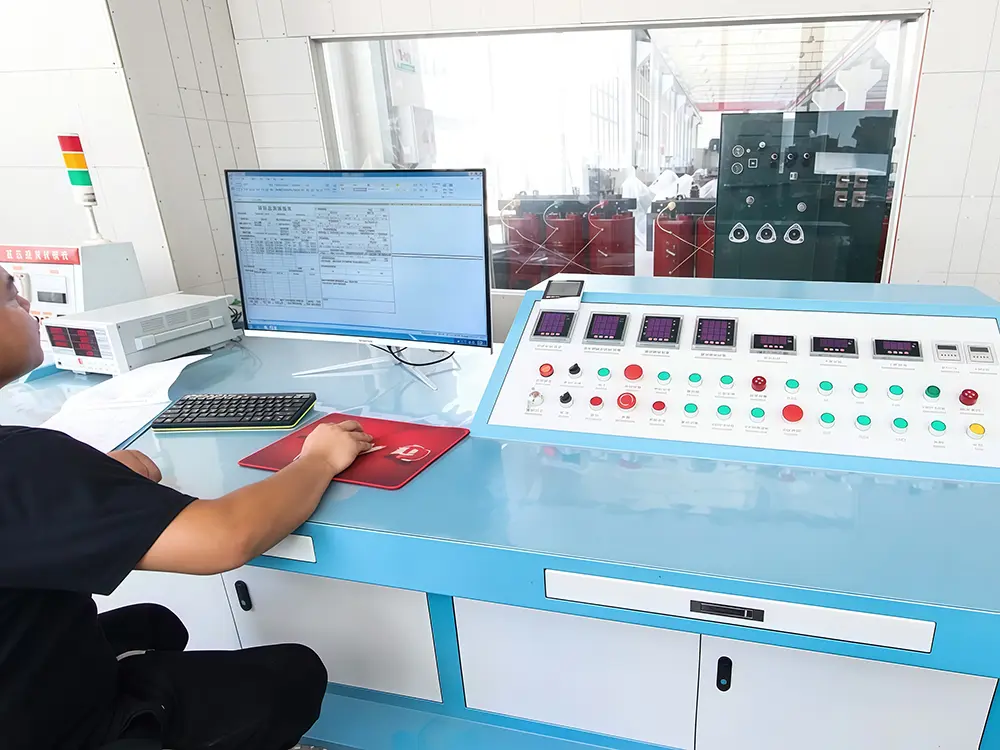

Workshop komplexního testování transformátorů GUANGBIAN

Technický dokument

Naše továrna

Plechová dílna

Dílna na navíjení fólie

Navíjecí dílna

Dílna navíjecí pece

Montážní dílna transformátorů

Workshop pro uvedení transformátoru do provozu

FAQ

Q1: Jaká je hlavní funkce transformátoru 800kVA 15kV?

Snižuje vysokonapěťovou elektřinu (třída 15 kV) na nízkonapěťové úrovně vhodné pro spotřebu koncových uživatelů v průmyslových a komerčních systémech.

Otázka 2: Proč používat transformátor ponořený v oleji místo suchého typu?

Olejové transformátory poskytují:

● Lepší odvod tepla

● Vyšší přetížitelnost

● Delší životnost izolace

● Nižší provozní ztráty při velkém zatížení

Jsou preferovány pro venkovní a vysokokapacitní aplikace.

Q3: Je tento transformátor vhodný pro venkovní instalaci?

Ano. Olejové transformátory jsou určeny pro venkovní použití s ​​uzavřenými nádržemi, ochranou proti korozi a konstrukcí odolnou vůči povětrnostním vlivům.

Q4: Jaká údržba je nutná?

Běžná údržba zahrnuje:

● Kontrola hladiny oleje a kvality oleje

● Testování izolačního odporu

● Monitorování teploty

● Kontrola průchodek a koncovek

Q5: Dokáže zvládnout podmínky přetížení?

Ano, krátkodobá přetížitelnost je podporována v závislosti na konstrukci a podmínkách chlazení, ale nepřetržité přetížení se nedoporučuje.
