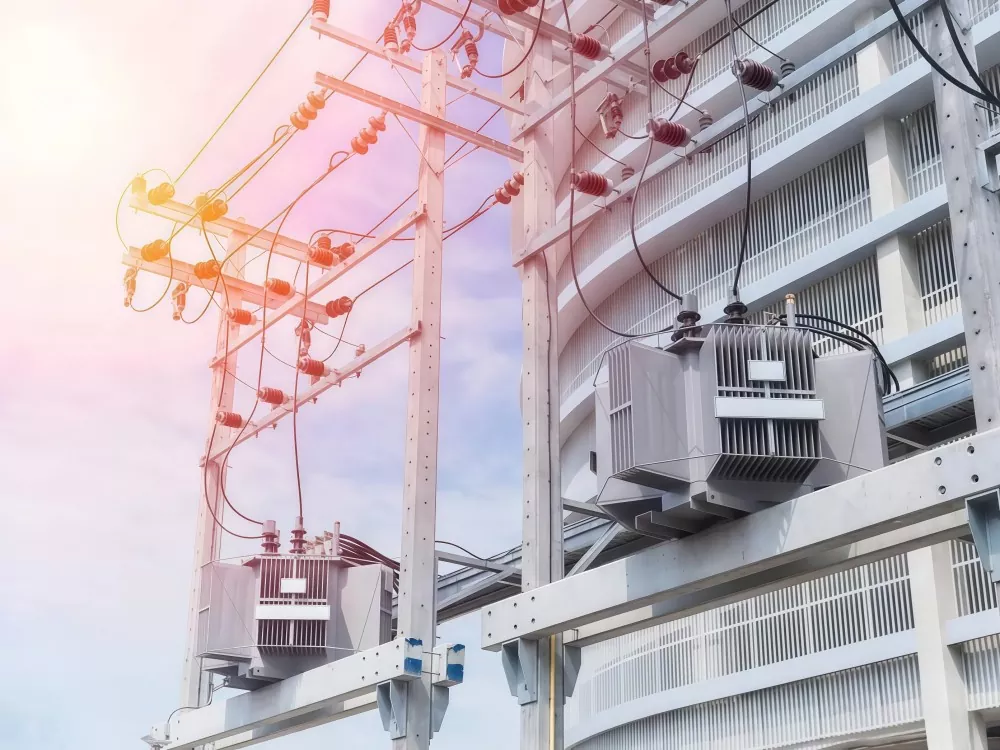

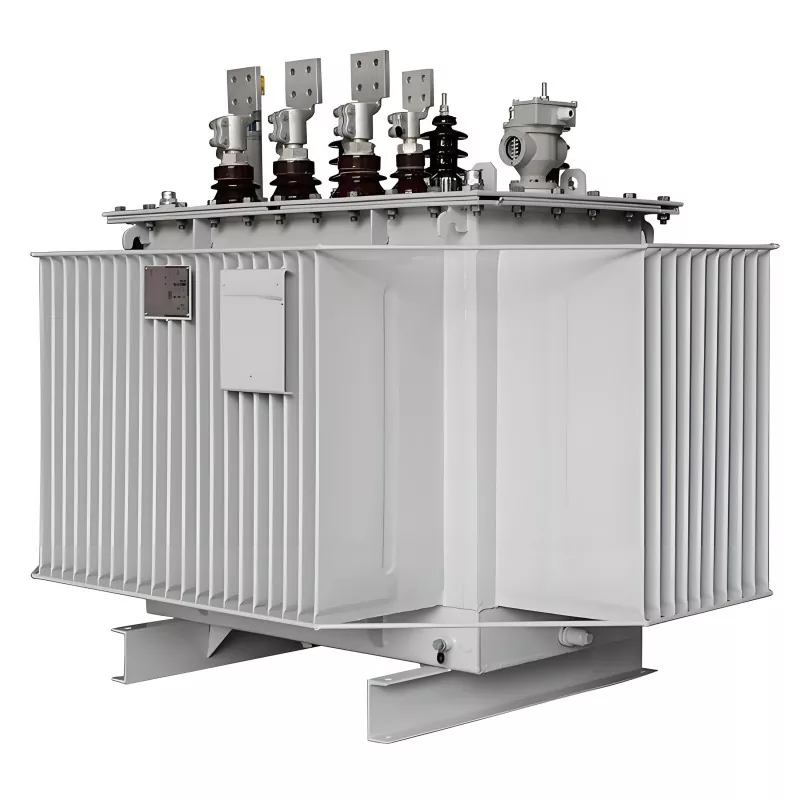

Paralelní provozní transformátor

Paralelní provozní transformátor se týká provozního režimu, ve kterém jsou dva nebo více transformátorů připojeny ke stejné elektrické sběrnici a po splnění specifických elektrických podmínek současně napájejí společnou zátěž.

Hlavní cíle jsou:

Zvyšte kapacitu napájecího zdroje

Zlepšete spolehlivost systému

Zvyšte provozní flexibilitu

Snižte riziko přetížení na jediném transformátoru

Tato konfigurace je široce používána v rozvodnách, průmyslových energetických systémech, datových centrech a velkých výrobních zařízeních.

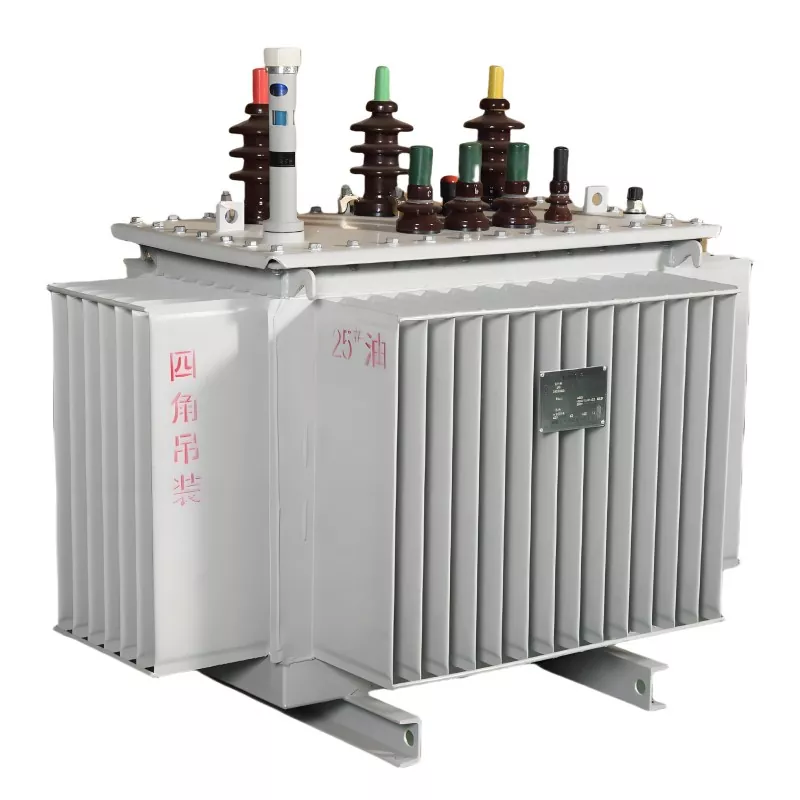

Výhody

(1) Zlepšená spolehlivost napájení

Pokud jeden transformátor selže, ostatní mohou pokračovat v napájení.

(2) Flexibilní rozšíření kapacity

Další transformátory mohou být přidány s rostoucí poptávkou po zátěži.

(3) Vyšší provozní účinnost

Transformátory lze zapínat/vypínat na základě podmínek zatížení, čímž se snižují ztráty naprázdno.

(4) Snadnější údržba

Jednotlivé transformátory lze opravovat bez úplného odstavení systému.

(5) Optimalizace nákladů

Vyhnete se nutnosti investice do jednoho velkokapacitního transformátoru.

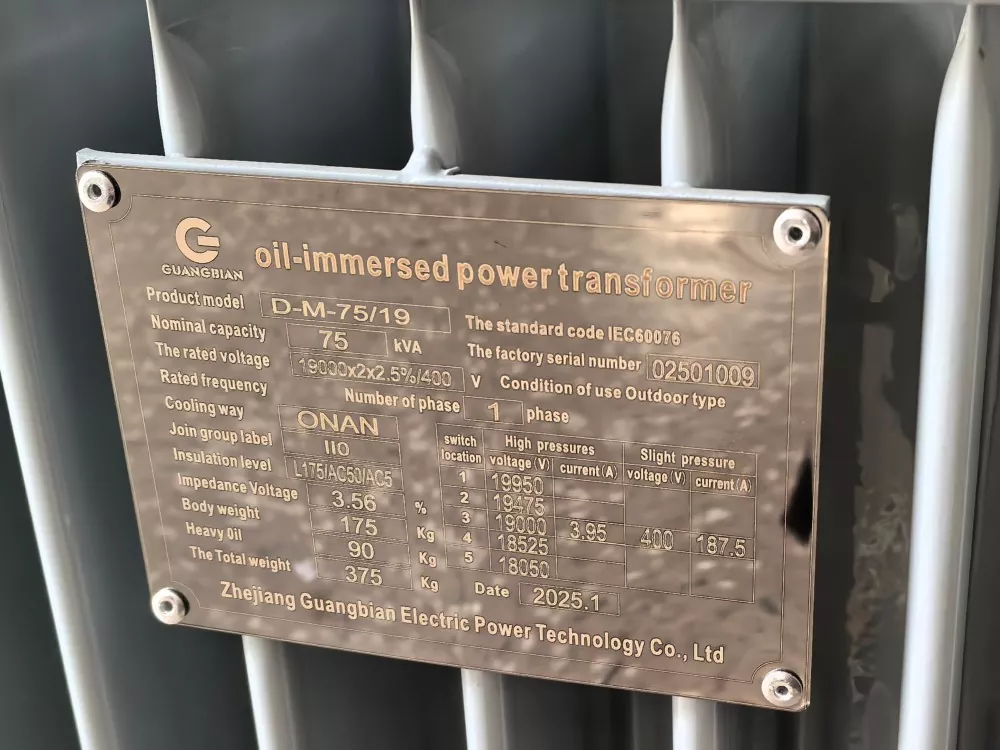

Vector Group Matching

Nejdůležitější pravidlo pro paralelní provoz transformátoru? Spojte své vektorové skupiny.

Vektorové skupiny popisují spojení vinutí pomocí písmen a číslic — například Dyn11, Yyn0. První písmeno: nastavení vysokonapěťového vinutí. Druhé písmeno: strana nízkého napětí. Číslo ukazuje fázový posun v 30stupňových krocích.

Proč na tom záleží?

Zařaďte dva transformátory s různými vektorovými skupinami paralelně a jejich sekundární napětí nebude správně zarovnáno. dokonce 30stupňový fázový posun vytváří cirkulační proudy mezi jednotkami. Tyto proudy protékají vinutím, ale nesou se nulové užitečné zatížení. Výsledek: přehřívání, plýtvání energií.

Tento problém pravidelně zaznamenáváme v naší továrně GUANGBIAN v Číně. Zákazníci předpokládají dva libovolné transformátory mohou běžet společně – není to pravda. Synchronizace transformátoru začíná zde. Přeskočte tuto kontrolu a vaše paralelní připojení transformátorů vytváří více problémů, než řeší.

Příklad: Jednotka Dyn11 nebude fungovat paralelně s transformátorem Yyn0. Fázový rozdíl způsobuje silnou cirkulaci proudy — nelze to obejít.

Praktické rady

Před zakoupením druhého transformátoru pro Parallel Operation Transformer zkontrolujte vektorovou skupinu stávající jednotky. Napište to do specifikací nákupu. Při výběru nového vybavení explicitně určete odpovídající skupinu vektorů. Kompatibilita není volitelná.

V naší továrně GUANGBIAN jsme viděli, že zákazníci v Číně objednávají transformátory, aniž by toto zaškrtli detail. Pak zavolají a přemýšlí, proč se sdílení zátěže transformátoru nezdařilo. Nepřeskakujte základy.

Impedanční přizpůsobení

Transformátory potřebují pro správné rozložení zátěže podobné hodnoty impedance – obvykle v rozmezí 10 % od sebe navzájem. Impedance, zobrazená v procentech, určuje pokles napětí při plné zátěži.

Pokud má jedna jednotka výrazně vyšší impedanci, přenáší méně zátěže. Druhý pracuje tvrději, běží více, rychleji se opotřebovává. Výrobci transformátorů, jako jsme my, vždy při poradenství ověřují kompatibilitu impedance na nastavení provozu s více transformátory.

Jak impedance ovlivňuje sdílení zátěže?

Vezměte dva transformátory s různými hodnotami impedance:

Transformátor	Impedance	Výsledek sdílení zatížení
Jednotka A	6 %	Bere víc, než je jeho podíl
Jednotka B	8 %	Běží pod kapacitu

Transformátor s nižší impedancí přirozeně odebírá více proudu. Je to základní fyzika. Výsledek? Jedna jednotka funguje přesčas, zatímco druhý stěží přispívá – ani jedna situace nefunguje dlouhodobě dobře.

Správná shoda

Pokud je to možné, kupujte transformátory od stejného výrobce určené pro Parallel Operation Transformer. Jednotky ze stejné výrobní šarže mají obvykle přísnější tolerance impedance. Různí výrobci? Upřesněte shoda hodnot impedance jasně ve vašich nákupních dokladech.

Základy sdílení zátěže

Přizpůsobené transformátory rozdělují zátěž v poměru k jejich jmenovitým hodnotám. Jednotka 1000 kVA spárovaná s jednotkou 500 kVA by měla rozdělte zátěž zhruba v poměru 2:1 – tak funguje sdílení zátěže transformátoru, když se zarovnají specifikace.

Pro zákazníky, kteří vytvářejí operační systémy s více transformátory, náš GUANGBIAN továrna v Číně provádí tyto kontroly jako standardní postup. Ověření specifikací před instalací trvá minut. Opravujete paralelní transformátorovou banku, která nevyrovnává? To trvá mnohem déle.

Faktory ovlivňující sdílení zátěže

Hodnoty impedance: Jednotky s nižší impedancí přirozeně odebírají více elektrické zátěže. To je zásadní pro to, jak transformátor sdílení zátěže funguje.
Poloha měniče odboček: Různá nastavení odbočky posouvají poměr napětí, což zase ovlivňuje, jak se proud dělí mezi jednotky.
Kvalita připojení: Špatné kontakty – ať už uvolněné nebo odporové – zkreslují rozložení proudu a vychylují paralelní nastavení.
Vliv teploty: Provozní teplota mírně posouvá impedanci. Důsledné sledování se proto vyplatí.

Monitorování rozložení zátěže

Umístěte proudové senzory na sekundární stranu každého transformátoru, abyste přesně viděli, jakou zátěž každý z nich zvládá. Zkontrolujte odečty pravidelně – obě jednotky musí zůstat v rámci svých jmenovitých limitů. Zde je na co si dát pozor: pokud jedna jednotka stoupá kapacita přes 85 %, zatímco druhá zůstává pod 60 %, něco nefunguje a stojí za to prozkoumat. Konfiguruje se mnoho rostlin alarmy na těchto prahových hodnotách. V GUANGBIAN zákazníkům doporučujeme, aby tento přístup zvolili při paralelním nasazení konfigurace transformátorů - odhalování nepravidelností předem překonává problémy později.

Koordinace systému ochrany

Paralelní provoz transformátorů znamená, že vaše schéma ochrany musí fungovat na dvou úrovních: poruchy jednotlivých jednotek a širší systémové problémy. Výběr výrobce, který to zvládne, je důležitější, než si myslíte. Náš inženýrský tým ve společnosti GUANGBIAN spolupracuje přímo se zákazníky na vytváření ochranných nastavení, která udrží jejich transformátorové banky spolehlivé – ať už se jedná o novou instalaci nebo dovybavení staršího zařízení.

Základní ochranná zařízení

Diferenciální ochrana: Zachycuje vnitřní poruchy, které vznikají uvnitř vinutí transformátoru nebo jádra.

Ochrana proti nadproudu: Vaše první linka proti zkratům ve směru proudu a zátěži, která je příliš vysoká a příliš dlouho.

Zemní ochrana: V okamžiku, kdy proud opustí zamýšlenou trasu a zamíří k zemi, se tato ochrana aktivuje.
Ochrana proti selhání jističe: Záložní opatření, na kterých záleží – pokud by hlavní ochrana zmeškala hovor, tato sekundární vrstva zachytí vůli a izoluje závadu.

Koordinační výzvy

Provoz paralelních transformátorů znamená, že jediná chyba by neměla zničit celé nastavení. Logika ochrany musí vybrat špatného herce a nechat na sobě dobrého vojáka jednotky. To vyžaduje koordinaci: jistič nejblíže k problém musí jednat dříve, než se do toho zapojí cokoli proti proudu.

Úpravy nastavení

Nastavení ochrany musí zohledňovat normální cirkulační proud během provozu. Nastavte je příliš citlivé a budete čelit nepříjemným výletům. Nastavte je příliš vysoko a skutečné poruchy by mohly proklouznout bez spuštění ochrany. Dosáhnout správné rovnováhy vyžaduje zkušenosti – na čem pracuje náš inženýrský tým v továrně GUANGBIAN v Číně denně se zákazníky.

Běžné problémy a řešení

Cirkulující proud

Problém: Transformátory si mezi sebou vyměňují proud i bez připojené externí zátěže.
Řešení: Zkontrolujte, zda jsou konfigurace skupin vektorů v souladu a hodnoty impedance odpovídají. Počítejte na základě skutečné jmenovité hodnoty vašich transformátorů – cirkulační proud, který překročí 5–10 % jmenovité hodnoty znamená něco v nastavení není v pořádku.

Nevyváženost zatížení

Problém: Jeden transformátor pravidelně zatěžuje více, než by měl.
Řešení: Podívejte se na párování impedance, nastavení kohoutku a na to, jak pevná jsou připojení. Instalace sériových reaktorů může posuňte rozdělení zpět k sudému.

Nepříjemné zakopnutí

Problém: K výpadkům dochází při každodenním provozu, zejména při posunu nákladu.
Řešení: Znovu zkontrolujte, zda je schéma ochrany nastaveno pro správnou koordinaci. Nezapomeňte na energizaci náběh — tato krátká špička může zasáhnout 8-12x normální proud.

Doporučené postupy instalace

Při sestavování systému dodržujte tyto kroky:
Slaďte délku kabelu a specifikace ve všech paralelních vedeních
Utáhněte každé připojení podle specifikace – nehádejte
Před připojením napájení otestujte konfiguraci vektorové skupiny
Spusťte monitorovaný test sdílení zátěže před úplným předáním
Uchovejte si písemný záznam nastavení a testovacích dat pro pozdější použití

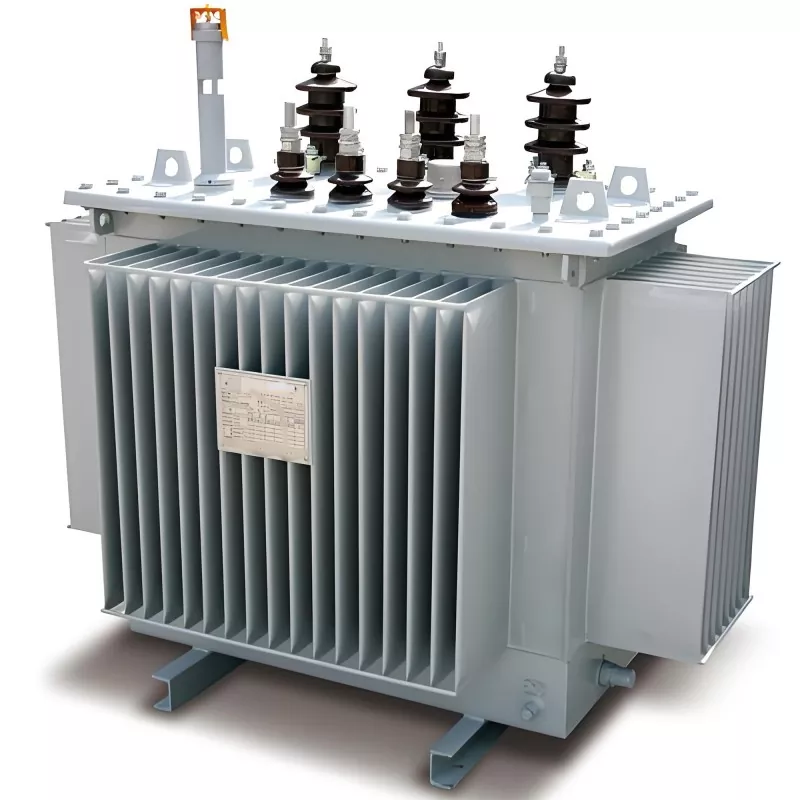

Naše továrna

FAQ

Q1: Musí být paralelní transformátory stejného modelu?

Ne nutně, ale musí se shodovat v poměru napětí, impedanci a vektorové skupině.

Q2: Mohou transformátory s různými kapacitami pracovat paralelně?

Ano, ale poměr kapacity by obecně neměl překročit 3:1, aby bylo zajištěno vyvážené sdílení zátěže.

Q3: Zvyšuje paralelní provoz ztráty?

Může zvýšit ztráty naprázdno za podmínek nízkého zatížení, ale celková účinnost se zlepší díky flexibilnímu provozu.

Q4: Jaký je nejčastější problém v paralelním provozu?

Cirkulující proudy, nerovnoměrné rozložení zátěže a nesoulad fází.

Parallel Operation Transformer funguje dobře jako strategie rozšiřování kapacity – když je technickým požadavkům věnována pozornost, kterou si zaslouží. Zarovnání skupin vektorů, přizpůsobení hodnot impedance, plánované rozložení zátěže a koordinace schémat ochrany – tyto části dohromady tvoří solidní instalaci. Inženýři, kteří rozumí těmto požadavkům, mohou s jistotou specifikovat, instalovat a provozovat paralelní transformátorové banky pro roky spolehlivé služby. GUANGBIAN, výrobce s praktickým know-how z našeho výrobního závodu v Číně, je připraven jako partner, který rozumí tomu, co je potřeba k vybudování systémů, které jdou daleko.
