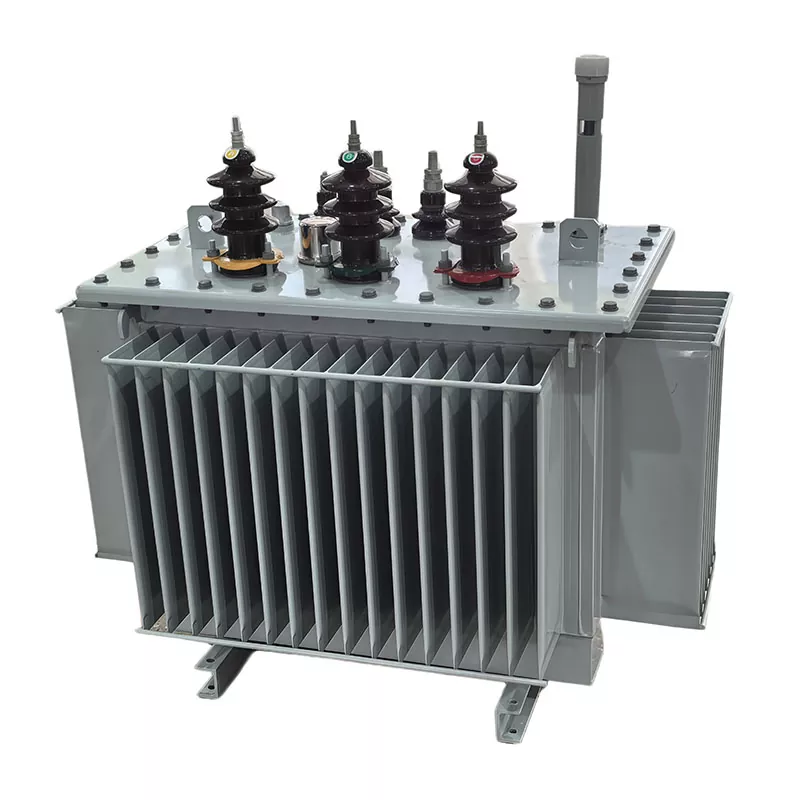

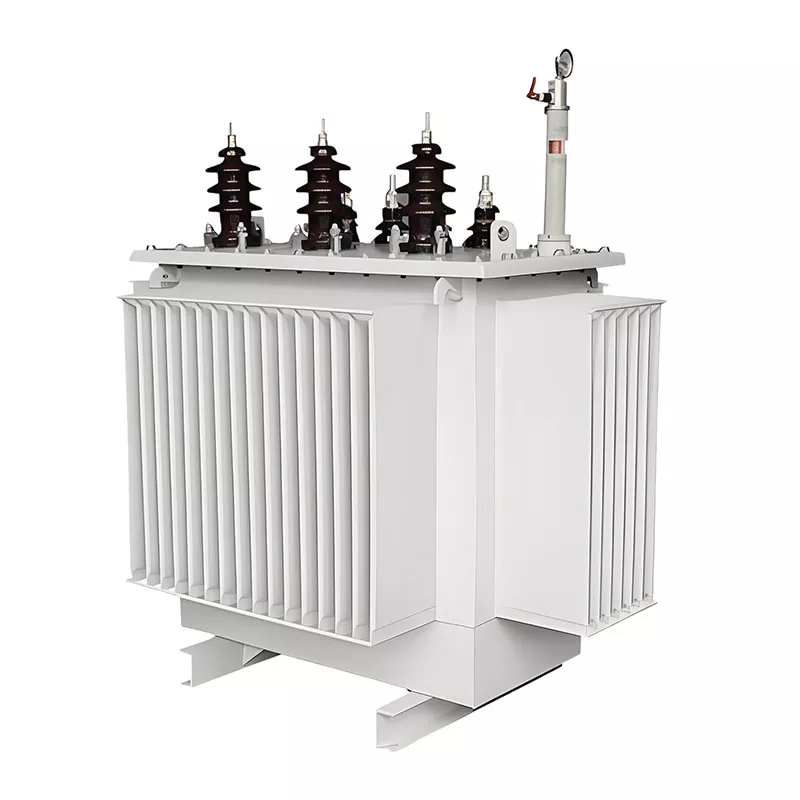

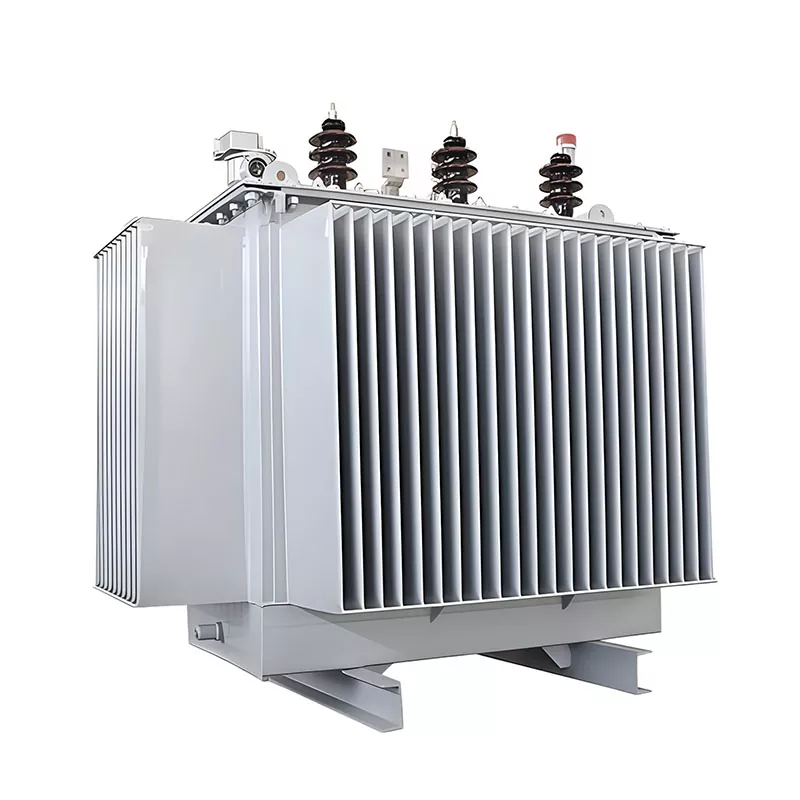

Náhradní transformátor ponořený do oleje

Náhradní transformátor ponořený do oleje je typ výkonového transformátoru plněného olejem, který je speciálně navržen k nahrazení stávajícího transformátoru v provozním distribučním systému, typicky kvůli stárnutí zařízení, poruchám, kapacitním omezením nebo požadavkům na zvýšení účinnosti.

Na rozdíl od transformátorů používaných v nových instalacích je náhradní transformátor navržen se silným zaměřením na kompatibilitu systému, fyzickou zaměnitelnost a bezproblémovou integraci se stávající elektrickou infrastrukturou.

Technická definice

Z pohledu elektrotechniky lze náhradní transformátor ponořený do oleje definovat jako:

Výkonový transformátor navržený nebo optimalizovaný podle stávajících podmínek sítě – jako je úroveň napětí, vektorová skupina, instalační rozměry a profil zatížení – tak, aby mohl přímo nahradit provozní transformátor ponořený v oleji bez větších úprav původního systému.

Klíčové technické vlastnosti

Typický náhradní transformátor ponořený do oleje je definován následujícími technickými požadavky:

Kompatibilita napětí:Odpovídá stávajícím úrovním systému, jako je 6kV/0,4kV, 10kV/0,4kV atd.

Zaměnitelnost instalace:Navrženo tak, aby vyhovovalo stávajícím základům, vstupním bodům kabelů a uspořádání rozvodny

Párování vektorové skupiny:Běžně Dyn11 nebo identické s původní konfigurací transformátoru

Koordinace impedance zkratu:Typicky navrženo v rozsahu 5–8 %, aby byla zajištěna stabilita systému

Optimalizace výkonu:Může zlepšit účinnost, snížit ztráty nebo zlepšit tepelný výkon ve srovnání s vyměněnou jednotkou

Nejprve zjistěte správnou velikost

Zde je příklad: vaše aktuální zatížení je 800 kVA a přidáváte 400 kVA nové poptávky. Zohledněte určitou růstovou marži a 1250-1600 kVA dává smysl. Nedívejte se jen na dnešní čísla – ponechat si určitou rezervu je vždy sázka na jistotu.

Při výpočtu kapacity transformátoru mějte na paměti tyto parametry: úroveň napětí by měla odpovídat vašemu stávajícímu systému (např. 10 kV/0,4 kV), vektorová skupina Dyn11 funguje pro většinu komerčních aplikací a impedance 5-8 % je standardní. Pokud si nejste jisti, tovární tým GUANGBIAN v Číně může zkontrolovat vaše nastavení a potvrdit specifikace před výrobou.

Co si připravit před výměnou?

Tři věci ke kontrole:

1. Elektrické posouzení — Zvládnou vaše přípojnice a kabely vyšší proud? Potřebuje systém ochrany úpravy?

2.Kontrola konstrukce — Velikost základu, přístupová cesta pro nastěhování jednotky, podmínky větrání.

3. Koordinace nástrojů — Zvýšení kapacity může vyžadovat změny vašeho příchozího zdroje. Vyřiďte povolení k odstavení napájení co nejdříve.

Pokud plánujete projekt výměny transformátoru, technický tým GUANGBIAN z naší čínské továrny vám může pomoci zkontrolovat tyto položky. V našem výrobním závodě jsme řešili podobné případy a víme, jaké detaily jsou často přehlíženy.

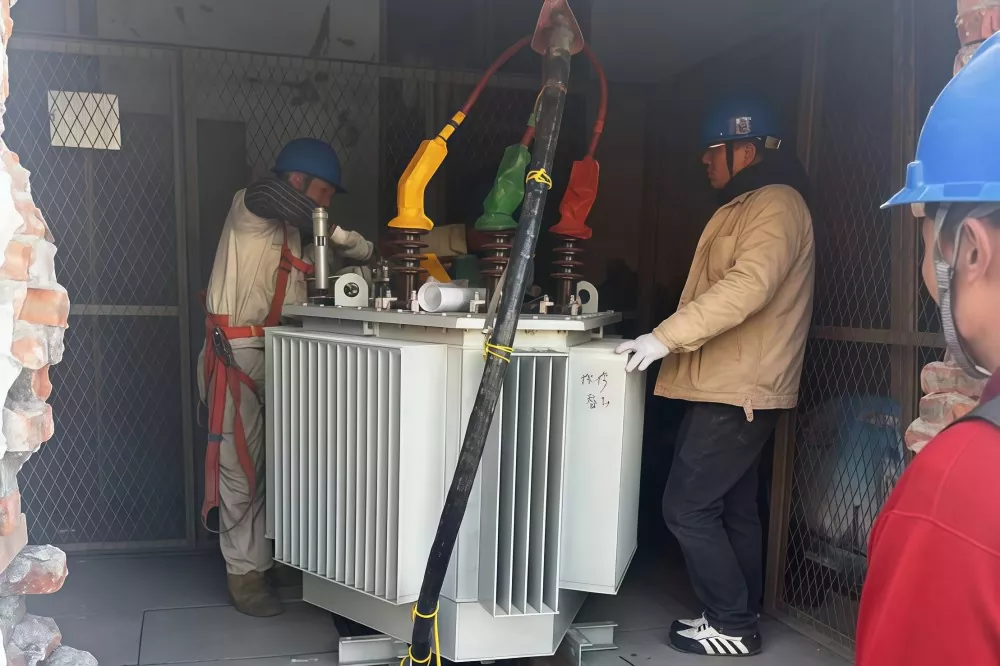

Instalace a uvedení do provozu

Vypnout → Odpojit → Vyjmout starou jednotku → Umístěte nový transformátor → Zapojení → Testování → Zapnout

Nepřeskakujte testovací krok: test poměru otáček, izolačního odporu, ověření vektorové skupiny, měření odporu. Všechno musí projít, než přehodíte spínač. Během prvních týdnů sledujte teplotu, poslouchejte neobvyklé zvuky, kontrolujte vibrace.

kolik to stojí?

U jednotky 1250 kVA samotný transformátor stojí 25 000–45 000 $. S instalací a úpravami se celkové náklady projektu pohybují kolem 35 000–75 000 USD. Pokud vaše stávající jednotka běží téměř 20 let, její výměna za novou dává větší smysl než přidání paralelní jednotky – méně starostí s údržbou, lepší účinnost.

Po instalaci uschovejte zkušební protokoly a výkresy skutečného stavu v evidenci. Čtvrtletně kontrolujte teploty, jednou ročně provádějte analýzu oleje (u typů s olejovou náplní). Při správné péči by toto zařízení mělo bez problémů fungovat 20–30 let.

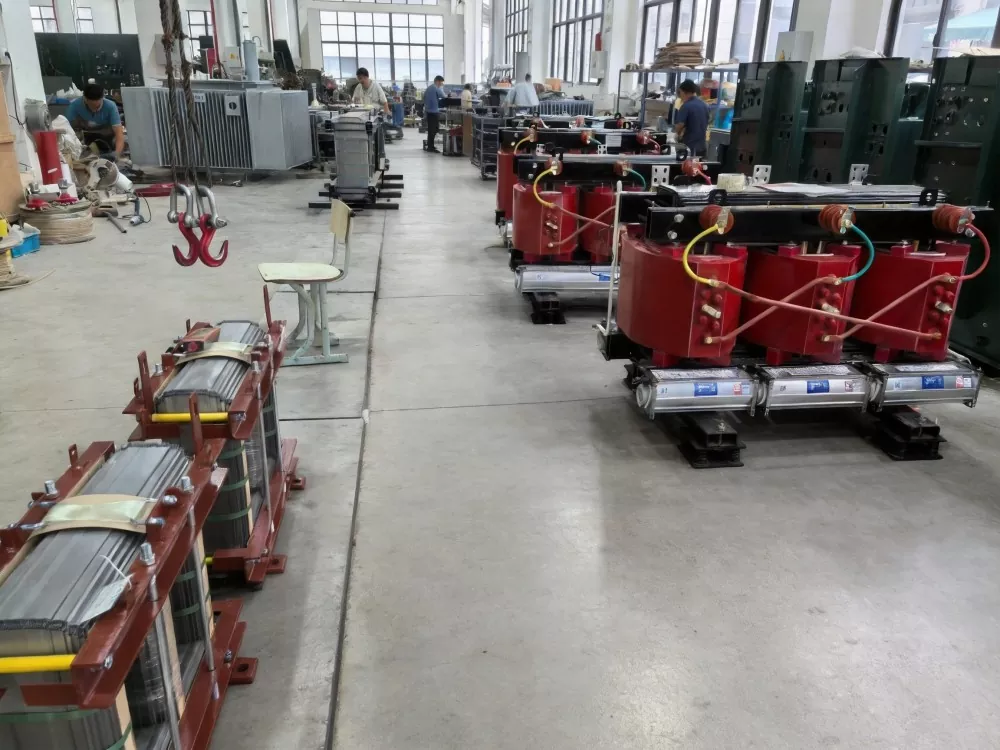

V čínské továrně GUANGBIAN vyrábíme transformátory, které jsou stavěny na dlouhou trať. Ať už jste ve fázi výběru transformátoru nebo potřebujete zkontrolovat specifikace, náš tým vám může pomoci.

Rozdíl od standardních nových instalačních transformátorů

FAQ

1. Co je to náhradní transformátor ponořený do oleje?

Jedná se o olejový transformátor určený k nahrazení stávajícího transformátoru v provozním energetickém systému. Je vyroben tak, aby odpovídal původním elektrickým podmínkám, takže systém může pokračovat v provozu s minimálními úpravami.

2. Kdy je třeba vyměnit transformátor?

Výměna je nutná, když je transformátor starý (obvykle 15–25+ let), často selhává, nemůže pokrýt aktuální požadavky na zatížení nebo má vysoké náklady na údržbu

3. Jak zvolím správnou kapacitu pro výměnu?

Kapacita se vybírá na základě aktuálního zatížení, budoucího rozšíření (obvykle 15–25% rezerva) a systémových podmínek, jako je úroveň napětí a omezení instalace.

4. Může náhradní transformátor zvýšit kapacitu?

Ano. Náhradní jednotku lze upgradovat na vyšší kapacitu, ale stávající kabely, rozvaděče a ochranný systém musí být zkontrolovány z hlediska kompatibility.

5. Co se musí shodovat při výměně transformátoru?

Mezi klíčové parametry patří poměr napětí, vektorová skupina (běžně Dyn11), impedance (asi 5–8 %) a fyzické instalační rozměry.

6. Jak dlouho trvá proces výměny?

Instalace a výměna obvykle trvá 1–3 dny, v závislosti na podmínkách na místě, plus další čas na testování a uvedení do provozu.
