Jak 75kVA pólový transformátor zlepšuje distribuci energie?

Shrnutí článku

Výběr správného distribučního transformátoru zahrnuje mnohem více než výběr čísla, jako je 75 KVA. Transformátor musí odpovídat primárnímu napětí, sekundárnímu napětí, konfiguraci fáze, očekávanému zatížení, podmínkám prostředí, požadavkům na ochranu, struktuře instalace a platným elektrickým normám. Správně vybraný 75kVA transformátor montovaný na sloup může poskytnout účinné a praktické řešení tam, kde je potřeba transformovat elektrickou energii v blízkosti místa spotřeby.

V tomto článku zkoumáme, jak jednotka 75KVA funguje, proč je její kompaktní konfigurace na sloupu užitečná, jak její jádro a materiály vinutí ovlivňují výkon, co znamenají specifikace účinnosti a jak se projektanti mohou vyhnout běžným chybám při dimenzování a instalaci. Vysvětlíme také, jak Guangbian přistupuje k výrobě a přizpůsobení pro různé distribuční sítě.

Obsah

1. Pochopení 75KVA transformátoru montovaného na sloup
2. Jak funguje 75kVA transformátor montovaný na sloup
3. Konfigurace kapacity a fáze
4. Volba primárního a sekundárního napětí
5. Jádro, vinutí, izolace a chlazení
6. Důležité parametry výkonu
7. Kde se používá transformátor 75KVA na sloupu
8. Jak vybrat správný transformátor
9. Pokyny k instalaci a údržbě
10. Jak Guangbian podporuje projekty Transformer
11. Často kladené otázky
12. Závěr

Přehled článku

• Definujte účel a strukturu distribučního transformátoru 75KVA.
• Vysvětlete základní proces elektromagnetické transformace.
• Diskutujte o kapacitě, fázi a kompatibilitě napětí.
• Prozkoumejte materiály a způsob chlazení, které ovlivňují provozní spolehlivost.
• Vysvětlete ztrátu naprázdno, ztrátu zátěže, impedanci a budící proud.
• Identifikujte vhodné aplikace a běžné požadavky projektu.
• Poskytněte praktický kontrolní seznam pro výběr a údržbu.
• Odpovězte na běžné otázky týkající se nákupu a inženýrství.

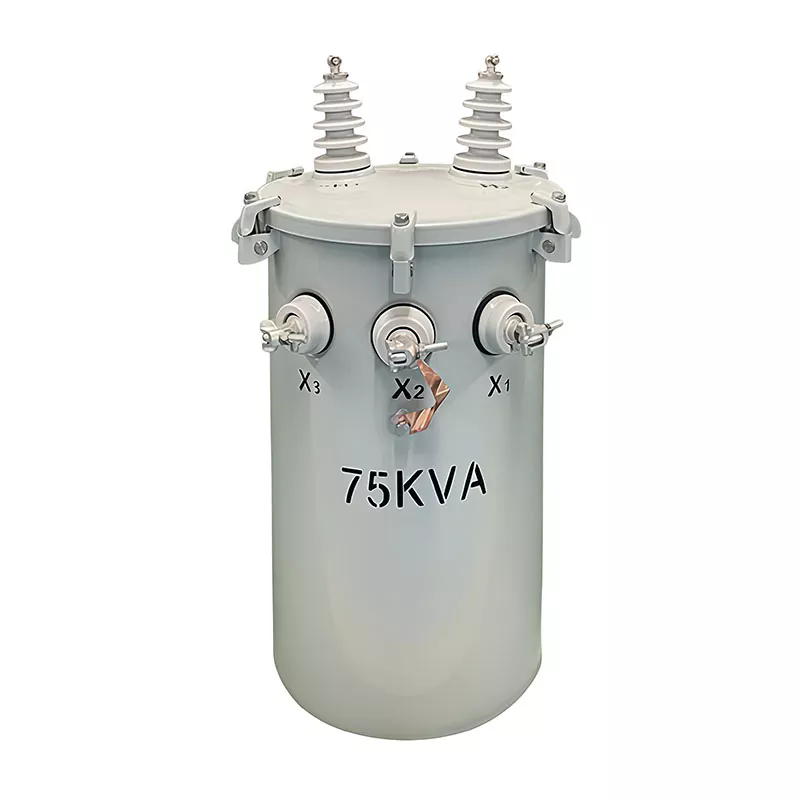

Pochopení 75KVA transformátoru montovaného na sloup

Transformátor 75KVA na sloupu je distribuční transformátor určený ke snížení elektřiny středního napětí na nižší napětí vhodné pro koncové uživatele. Na rozdíl od velkého transformátoru trafostanice instalovaného na základu je jednotka montovaná na sloup umístěna na stožáru nebo vhodné konstrukci nadzemního rozvodu. Toto uspořádání umístí transformátor do blízkosti elektrické zátěže a zároveň minimalizuje požadavky na pozemek.

Termín75 kVApopisuje zdánlivý výkon transformátoru. KVA, neboli kilovoltampéry, představuje kombinaci napětí a proudu, pro kterou je transformátor navržen. Nemělo by to být interpretováno jako doporučení provozovat jednotku nepřetržitě na maximální výkon za všech podmínek.

Při praktickém plánování distribuce technici obvykle zvažují očekávanou poptávku, různorodost zátěže, budoucí expanzi, okolní teplotu, harmonické a provozní podmínky, než určí, zda 75 kVA poskytuje dostatečnou kapacitu. Správné posouzení zátěže je zásadní, protože jak trvalé přetěžování, tak zbytečné předimenzování mohou zvýšit náklady životního cyklu.

Guangbian vyrábí řešení 75KVA pólového transformátoru pro různé distribuční požadavky, včetně přizpůsobených konfigurací napětí pro mezinárodní trhy. Výrobek je určen pro venkovní rozvod elektrické energie a lze jej přizpůsobit podle specifikace elektrického systému a projektu.

Jak funguje 75kVA transformátor montovaný na sloup

Princip činnosti je založen na elektromagnetické indukci. Elektrická energie vstupuje do primárního vinutí transformátoru při vyšším distribučním napětí. Střídavý proud vytváří měnící se magnetický tok uvnitř jádra transformátoru. Tento magnetický tok indukuje napětí v sekundárním vinutí.

Poměr mezi primárním a sekundárním vinutím určuje poměr transformace napětí. Pokud je primární napětí výrazně vyšší než sekundární napětí, transformátor sníží napětí a zároveň zvýší dostupný proud podle výkonového vztahu a normálních ztrát transformátoru.

Zjednodušenou provozní sekvenci lze chápat takto:

1. Do primárního vinutí vstupuje elektřina středního napětí.
2. Střídavý proud vytváří magnetický tok v jádře.
3. Magnetický tok indukuje napětí v sekundárním vinutí.
4. Sekundární vinutí dodává elektrickou energii s nižším napětím.
5. Transformátorový olej odvádí teplo od aktivních složek.
6. Ochranné a monitorovací komponenty pomáhají podporovat bezpečný provoz.

Protože je transformátor instalován venku, jeho kryt, izolační systém, těsnění, odolnost proti korozi a ochrana proti povětrnostním vlivům jsou důležité součásti dlouhodobého výkonu. Technicky správný elektrický návrh stále vyžaduje vhodnou mechanickou ochranu a ochranu životního prostředí.

Konfigurace kapacity a fáze

Kapacita je jednou z prvních specifikací, které by si kupující měli ověřit, ale vždy by měla být hodnocena společně s konfigurací fáze. Jednofázový transformátor 75 KVA je vhodný pro určité obytné, osvětlovací a malé komerční distribuční systémy, zatímco třífázové zařízení se běžně volí, když síť vyžaduje třífázové zátěže nebo průmyslovou energii.

Jednou z důležitých chyb je předpoklad, že každý 75KVA transformátor má stejné elektrické vlastnosti. Hodnocení KVA pouze určuje kapacitu. Musí být také specifikováno napětí, fáze, frekvence, konfigurace připojení, impedance, úroveň izolace a příslušné normy.

Volba primárního a sekundárního napětí

Při nákupu transformátoru montovaného na sloup je kritická kompatibilita napětí. Například konfiguraci navrženou pro jedno síťové napětí nelze jednoduše připojit k jiné síti, aniž by bylo potvrzeno, že její izolační systém, uspořádání vinutí, příslušenství a jmenovité hodnoty jsou vhodné.

Reprezentativní konfigurace Guangbian 75KVA používá uspořádání primárního napětí 4160 Grd Y / 2400V a sekundární výstup 120/240V. Tyto hodnoty jsou specifické pro aplikaci a neměly by být považovány za univerzální specifikace pro každý transformátor 75 KVA.

Polohy odboček mohou být také důležité, když se mění vstupní napětí. Správně zvolená konfigurace odboček umožňuje inženýrům kompenzovat určité podmínky napájecího napětí při zachování vhodného sekundárního napětí. Přesný rozsah závitníku by měl být vždy před objednávkou potvrzen podle projektové specifikace.

Jádro, vinutí, izolace a chlazení

Účinnost a životnost transformátoru do značné míry závisí na aktivních materiálech a kvalitě výroby. Jádro zajišťuje magnetickou dráhu, zatímco vinutí přenáší elektrickou energii mezi vysokonapěťovou a nízkonapěťovou stranou.

Zmíněná konfigurace 75 KVA Guangbian používá měděné vinutí a křemíkovou ocel s orientovaným zrnem pro jádro. Měď má vysokou elektrickou vodivost a je široce používána tam, kde je důležitý účinný přenos proudu a tepelný výkon. Elektrotechnická ocel s orientovaným zrnem pomáhá při správném zpracování a montáži snižovat magnetické ztráty.

Jednotka používá konstrukci ponořenou do oleje s chlazením ONAN, což znamená Oil Natural, Air Natural. Transformátorový olej přirozeně cirkuluje, protože absorbuje teplo z jádra a vinutí. Teplo se pak přes povrch nádrže přenáší do okolního vzduchu. Absence nucených čerpadel nebo ventilátorů může zjednodušit chladicí systém a snížit počet pomocných komponent.

Zařízení ponořená do oleje však vyžaduje pečlivou pozornost k celistvosti nádrže, těsnění, pouzder, stavu oleje a ochraně životního prostředí. Pravidelná kontrola pomáhá identifikovat úniky, korozi, přehřívání nebo zhoršující se spoje dříve, než se tyto problémy stanou závažnými poruchami.

Důležité parametry výkonu

Datasheet transformátoru obsahuje několik hodnot, které přímo ovlivňují provozní výkon. Pochopení těchto čísel pomáhá nákupním týmům porovnávat produkty přesněji, místo aby se zaměřovaly pouze na nákupní cenu.

Nižší ztráty mohou přispět k lepší účinnosti životního cyklu, zejména u transformátorů, které zůstávají pod napětím po dlouhou dobu. Proto si ztráta naprázdno zaslouží pozornost, i když se připojená zátěž během dne výrazně mění.

Impedance je stejně důležitá pro návrh systému. Ovlivňuje pokles napětí při zátěži a proud dostupný při poruchách. Ochranní inženýři by proto měli používat hodnotu impedance ověřenou výrobcem při koordinaci předřazeného a následného ochranného zařízení.

Kde se používá transformátor 75KVA na sloupu

Kapacita 75 kVA pokryje širokou škálu menších distribučních požadavků. Díky kompaktní instalaci nad hlavou je zvláště užitečný tam, kde jsou důležitými faktory dostupnost pozemku, náklady na instalaci a blízkost nákladu.

• Obytné komunity:dodávky elektřiny nižšího napětí do skupin domů, kde je vypočtená poptávka vhodná.
• Elektrifikace venkova:podpora přístupu k elektřině v oblastech, kde je stále praktická režijní distribuce.
• Pouliční a plošné osvětlení:zajištění místních slaboproudých rozvodů pro osvětlovací sítě.
• Malé obchodní prostory:obsluhující obchody, kanceláře, servisní budovy a jiné středně velké elektrické zátěže.
• Školy a veřejná zařízení:zajištění lokalizované distribuce, kde profil zatížení odpovídá kapacitě transformátoru.
• Malé průmyslové aplikace:podpora vhodných pomocných nebo nenáročných průmyslových zátěží.
• Infrastrukturní projekty:zajištění lokalizované transformace energie pro vybrané veřejné a energetické projekty.

Nejvhodnější aplikace závisí na výpočtu skutečného zatížení. Transformátor by neměl být vybrán jednoduše proto, že 75 KVA se zdá být blízko očekávané spotřeby. Měly by se vzít v úvahu startovací proudy, zatížení motoru, sezónní potřeba, účiník, budoucí rozšíření a různorodost zatížení.

Jak vybrat správný transformátor

Výběr správného 75KVA transformátoru montovaného na sloup začíná definováním kompletního elektrického prostředí. Následující kontrolní seznam může kupujícím pomoci vyhnout se nákladným neshodám ve specifikacích.

1. Vypočítejte očekávané zatížení.Určete normální poptávku, špičkovou poptávku, požadavky na spouštění motoru a potenciální budoucí expanzi.
2. Potvrďte primární napětí.Přizpůsobte transformátor k inženýrské distribuční síti.
3. Potvrďte sekundární napětí.Ujistěte se, že výstup odpovídá připojenému zařízení a místnímu elektrickému systému.
4. Zvolte správnou konfiguraci fáze.Jednofázové a třífázové systémy mají různé aplikační požadavky.
5. Zkontrolujte frekvenci.Ověřte, zda je transformátor navržen pro síťovou frekvenci.
6. Zkontrolujte impedanci.Ověřte kompatibilitu s výpočty poruchového proudu a koordinací ochrany.
7. Zkontrolujte požadavky na izolaci.Zvažte napětí systému a podmínky prostředí.
8. Zvažte prostředí instalace.Požadavky na konstrukci mohou ovlivnit teplota, vlhkost, nadmořská výška, vítr, působení soli, prach a koroze.
9. Zkontrolujte platné normy.Zajistěte, aby dokumentace a testování transformátoru splňovaly požadavky cílového trhu.
10. Prodiskutujte přizpůsobení před výrobou.Výrobce by měl spíše potvrdit technické parametry, než se spoléhat na domněnky.

Pokyny k instalaci a údržbě

Pro spolehlivý provoz transformátoru je nezbytná správná instalace. Zařízení namontované na sloupu musí být podepřeno vhodnou konstrukcí schopnou zvládnout mechanickou hmotnost a síly prostředí. Elektrické vzdálenosti, uzemnění, připojení vodičů, ochranná zařízení a přístup pro údržbu musí být také zohledněny v souladu s platnými místními požadavky.

Před zapnutím napájení by technici měli ověřit informace na typovém štítku, připojení, uzemnění, izolační stav, mechanické upevňovací prvky, průchodky a ochranné součásti. Zkušební postupy by se měly řídit specifikací projektu a platnými normami.

Po uvedení do provozu mohou rutinní kontroly pomoci odhalit vznikající problémy. Personál údržby by měl věnovat zvláštní pozornost:

• Únik oleje nebo neobvyklé změny hladiny oleje
• Koroze na nádrži, armaturách nebo montážním materiálu
• Poškozené nebo znečištěné průchodky
• Uvolněné elektrické spoje
• Abnormální nárůst teploty
• Neobvyklý hluk nebo vibrace
• Známky přehřátí nebo změny barvy
• Stav zemnících spojů
• Poškození způsobené nepříznivým počasím nebo vnějšími vlivy

Olejové transformátory vyžadují zvláštní pozornost při kontrole úniku. Malá netěsnost by neměla být jednoduše ignorována, protože může znamenat poškození těsnění, pouzdra, svaru, těsnění nebo součásti nádrže. Včasné prošetření může snížit riziko poškození zařízení, přerušení provozu a problémů s prostředím.

Jak Guangbian podporuje projekty Transformer

Důslednost výroby je zvláště důležitá pro distribuční transformátory, protože malé odchylky ve vinutí, montáži jádra, izolaci, těsnění nebo testování mohou ovlivnit dlouhodobý výkon v terénu. Guangbian dodržuje vícestupňový výrobní proces pro své 75kVA řešení pólového transformátoru.

Výrobní pracovní postup zahrnuje zpracování jádra, výrobu vinutí, výrobu a svařování nádrží, vakuové sušení, montáž, plnění olejem a těsnění, elektrické testování, výstupní kontrolu a balení. Každý stupeň řeší jiný aspekt spolehlivosti transformátoru.

Guangbian také poskytuje přizpůsobená řešení transformátorů pro různé trhy a distribuční systémy. U projektů vyžadujících specifické konfigurace napětí, uspořádání fází, normy, příslušenství nebo dokumentaci by měly být technické požadavky potvrzeny před zahájením výroby.

Často kladené otázky

Co znamená 75KVA na transformátoru?

75 KVA je zdánlivý výkon transformátoru. Popisuje spíše elektrickou kapacitu transformátoru než množství energie, kterou vždy spotřebuje. Skutečné provozní zatížení závisí na připojeném zařízení, účiníku, profilu zatížení a podmínkách systému.

Je transformátor 75KVA vhodný pro bytové rozvody elektřiny?

Může být vhodný pro obytnou distribuci, pokud je vypočtená spotřeba kompatibilní s kapacitou a elektrickou konfigurací transformátoru. Inženýři by měli zvážit počet spotřebitelů, špičkovou poptávku, rozmanitost, zatížení motorů, topná a chladicí zařízení a potenciální budoucí růst.

Jaké sekundární napětí může poskytnout transformátor 75KVA na sloupu?

Sekundární napětí není určeno pouze jmenovitým výkonem 75 kVA. Musí být specifikováno podle cílového elektrického systému. Reprezentativní konfigurace Guangbian poskytuje sekundární výstup 120/240 V, ale pro různé trhy mohou být vyžadovány jiné konfigurace napětí.

Proč se měď používá pro vinutí transformátoru?

Měď poskytuje vysokou elektrickou vodivost a dobrý tepelný výkon. Tyto vlastnosti z něj dělají široce používaný materiál vinutí pro distribuční transformátory, kde je důležitý spolehlivý přenos proudu a efektivní provoz.

Co je chlazení ONAN?

ONAN znamená Oil Natural, Air Natural. Transformátorový olej přirozeně cirkuluje, protože absorbuje teplo z jádra a vinutí, zatímco teplo je přenášeno z nádrže transformátoru do okolního vzduchu bez nucených čerpadel nebo ventilátorů.

Co je třeba zkontrolovat před zakoupením transformátoru 75KVA?

Kupující by měli potvrdit jmenovitou kapacitu, fázi, primární napětí, sekundární napětí, frekvenci, impedanci, požadavky na izolaci, způsob chlazení, prostředí instalace, příslušné normy, příslušenství, požadavky na testování a dodací dokumentaci.

Může Guangbian přizpůsobit 75KVA tyčový transformátor?

Guangbian může poskytnout přizpůsobená řešení transformátorů na základě požadavků projektu. Zákazníci by měli poskytnout podrobné elektrické specifikace a požadavky cílového trhu, aby technický tým mohl určit vhodnou konfiguraci.

Jak lze zlepšit životnost transformátoru montovaného na sloup?

Vhodné dimenzování, správná instalace, vhodná ochrana, správné zatížení, pravidelná kontrola, účinné uzemnění a okamžitá pozornost věnovaná abnormální teplotě, hluku, úniku oleje nebo elektrickým podmínkám, to vše může přispět ke spolehlivému dlouhodobému provozu.

Závěr

Transformátor 75KVA montovaný na sloup může být efektivním řešením pro lokalizovanou distribuci středního až nízkého napětí, pokud jsou jeho elektrické a mechanické specifikace správně přizpůsobeny projektu. Jeho horní instalace může snížit požadavky na půdu, zatímco chladicí systém ONAN ponořený do oleje poskytuje přímý přístup k řízení tepla pro venkovní aplikace.

Samotná kapacita by však nikdy neměla určovat rozhodnutí o nákupu. Primární a sekundární napětí, konfigurace fází, frekvence, impedance, ztráty, izolace, podmínky prostředí, struktura instalace, ochrana a příslušné normy ovlivňují to, zda bude transformátor spolehlivě fungovat v terénu.

Guangbiankombinuje zkušenosti s výrobou transformátorů s přizpůsobenými produktovými řešeními pro různé distribuční sítě a mezinárodní aplikace. Od výroby jádra a vinutí až po výrobu nádrží, sušení, plnění oleje, elektrické testování a závěrečnou kontrolu, každá fáze přispívá ke spolehlivosti hotového transformátoru.
